Собираем рабочую станцию для видеомонтажа в 2021 году (весна-лето-зима). Это продолжение цикла статей: раз, два, три, четыре, пять, шесть, семь и восемь.
Эта статья приурочена к выходу: новых продуктов (процессоров Ryzen 5000 и видеокарт RX 6000) компании AMD, выходу новых процессоров Intel (Core 11-го поколения) и новых видеокарт от NVIDIA (Ampere) и здесь будут рассмотрены различные аспекты (в том числе и изменившиеся требования к выбору комплектющих), для сборки рабочей станции для программ компании Adobe: Adobe Premiere Pro CC 2021, Adobe After Effects CC 2021, Adobe Media Encoder CC 2021, Adobe Audition CC 2021 (и ниже) и т.д.
Ряд актуальных моментов были рассмотрены в предыдущих частях цикла статей по сборке рабочих станций, поэтому в этой части они затрагиваться не будут.

...........................

LGA1200.
Вся информация об этом сокете есть в предыдущей части статьи (там рассматривались процессоры Intel Core 10-го поколения). Ниже, идёт информация, только о процессорах 11-го поколения Intel Rocket Lake-S.
!Сразу на заметку, интегрированная графика Intel пока единственная на рынке может аппаратно декодировать 10-битное H.265 (HEVC) видео с цветовой субдискретизацией 4:2:2. Но, также нужна поддержка и со стороны софта, а не только реализация в железе.
Запись 10-битного HEVC 422 видео поддерживают следующие камеры: Panasonic LUMIX DC-BGH1, Canon EOS R3/R5/R6, Canon XF605/XF705, Canon EOS C70, Sony a7S III, Sony FX3 (XAVC HS).
*Камера a7S III пишет в формате записи XAVC HS, который использует кодирование HEVC/H.265, глубину цвета 10 бит, цветовую выборку 4:2:2 и Long GOP.

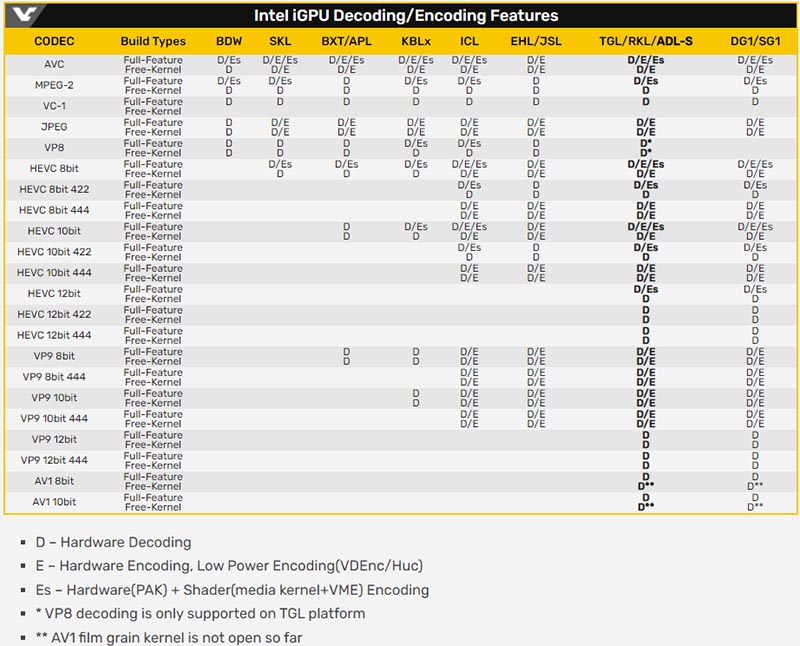

8-ое поколение Intel Quick Sync Video (Tiger Lake, Rocket Lake): добавляет VP9 аппаратное декодирование 12-бит и 12-бит 4:4:4 и аппаратное декодирование HEVC 12-бит 4:2:0, 4:2:2 и 4:4:4. Gen12 Xe также поддерживает нативное декодирование AV1, которое включает 10-битные кадры 4:2:0 16K и 10-битные 4:2:0 (8K, 4K и 2K) видео.


Tiger Lake & Rocket Lake (Gen12) & Intel DG1

*В обновлении DaVinci Resolve Studio 17.1 включена поддержка кодирования и декодирования 10-битных форматов 4:2:2 и 4:4:4 в H.265/HEVC с аппаратным ускорением на поддерживаемых платформах Intel.


Tiger Lake & Rocket Lake (Gen12) & Intel DG1

*В приложениях Adobe аппаратная поддержка декодирования 10-битного HEVC видео с цветовой выборкой 4:2:2 добавлена впервые в бета версиях программ: Adobe Premiere Pro Beta v22.0.0.105, Adobe After Effects Beta v22.0.0.87 и Adobe Media Encoder Beta v22.0.0.72. Подробнее читаем здесь.
Процессоры: 8-ядерные Intel Core i9-11900K, Intel Core i9-11900, Intel Core i7-11700K, Intel Core i7-11700, 6-ядерные Intel Core i5-11600K, Intel Core i5-11600, Intel Core i5-11500, Intel Core i5-11400.
Процессоры без интегрированной графики (iGPU): Intel Core i9-11900KF, Intel Core i9-11900F, Intel Core i7-11700KF, Intel Core i7-11700F, Intel Core i5-11600KF, Intel Core i5-11400F.
Энергоэффектиные 35Вт модели процессоров: Intel Core i9-11900T, Intel Core i7-11700T.
Для сокета LGA1200 доступны следующие чипсеты: топовый Intel Z590 Express, Intel Q570 Express, Intel H570 Express, Intel B560 Express и Intel H510 Express (про чипсеты 400-ой серии читаем в предыдущей части статьи).
Ключевая особенность это шина DMI 3 использующая х8 линий (а не х4) у чипсетов Z590 и H570. А также чипсеты H570 и B560 теперь не поддерживают только разгон процессоров, но позволяют осуществлять разгон оперативной памяти.

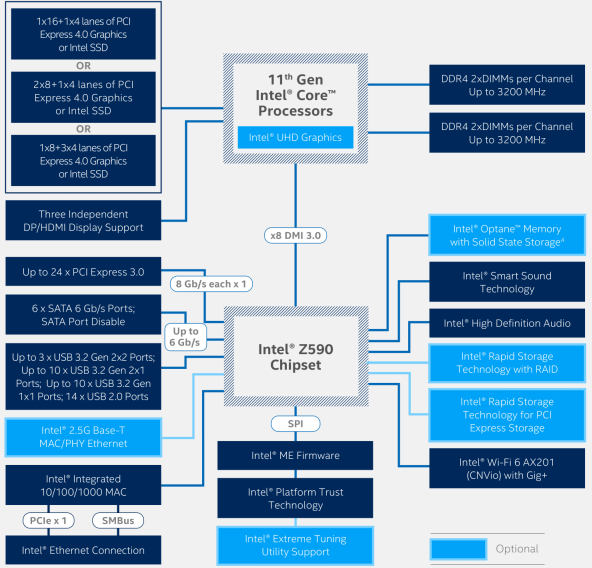

Intel Z590 Express

Процессоры серии Intel Xeon W-1300 для рабочих станций: 8-ядерные Intel Xeon W-1390P, Intel Xeon W-1390, Intel Xeon W-1370P, Intel Xeon W-1370, 6-ядерные Intel Xeon W-1350P, Intel Xeon W-1350.
- Для использования процессоров серии Intel Xeon W-1300 понадобится материнская плата построенная на чипсете Intel W580.
- Поддержка аналогов технологии AMD Smart Access Memory: Clever Access Memory (ASRock), Resizable/Re-size BAR (ASUS, MSI, BIOSTAR, EVGA). Также рекомендуется активировать в BIOS функцию: Above 4G Decoding.
NVIDIA объявила о развертывании своей реализации функции PCI-SIG resizable base-address register (BAR) для продуктов GeForce. Эта функция позволяет вашему процессору видеть всю видеопамять вашей видеокарты как один адресуемый блок, а не через апертуры 256 МБ. Это должно улучшить некоторые виды рабочих нагрузок 3D-рендеринга, а игровые движки, оптимизированные для его использования, должны получить ощутимый прирост производительности. AMD ранее представила точно такую же функцию под своим маркетинговым названием "Smart Access Memory" со своей серией видеокарт Radeon RX 6000.
NVIDIA объявила, что поддержка изменяемых размеров будет доступна для настольных видеокарт GeForce RTX 30-серии "Ampere", ноутбуков с мобильными графическими процессорами RTX 30-серии "Ampere" и будущих продуктов. Для поддержки требуется не только совместимая видеокарта, но и материнская плата, поддерживающая эту функцию. Большинство ведущих производителей материнских плат и OEM-настольных компьютеров начали внедрять поддержку изменяемых размеров панели с помощью обновлений прошивки UEFI. Использование этой функции требует, чтобы вы запускали свою машину в собственном режиме UEFI (с отключенным CSM).
*Первая игровая видеокарта Nvidia которая поддержала функцию Resizable BAR "из коробки" это NVIDIA GeForce RTX 3060 (так же эту функцию поддерживает профессиональная видеокарта NVIDIA RTX A6000), остальные чипсеты Nvidia RTX 30-серии получат поддержку, после обновления vBIOS в конце марта 2021 года.
Также необходимо использовать следующие чипсеты: AMD 400/500 (с процессорами AMD Ryzen 5xxx), AMD 500, Intel Z490/H470/B460/H410 и Z590/H570/B560/H510 (с процессорами Intel Core 10-го и 11-го поколений).


Resizable BAR

- Новый контроллер памяти с поддержкой базовых модулей памяти DDR4-3200.
- Компания Intel утверждает, что ее грядущие настольные процессоры 11-го поколения Intel Rocket Lake-S предлагают до 11% более высокую производительность хранения данных, чем конкурирующие процессоры AMD Ryzen 5000, при использовании подключенного к процессору слота M.2 NVMe. Слайд производительности, выпущенный компанией Intel, показывает производительность SSD Samsung 980 PRO 1 TB PCI-Express 4.0 x4 M.2 NVMe на графической станции, работающей на процессоре Core i9-11900K, по сравнению с машиной, работающей на AMD Ryzen 9 5950X. PCMark 10 Quick System Drive Benchmark используется для оценки производительности хранения данных на обеих машинах. На обеих машинах отдельный диск используется в качестве загрузочного (системного) диска, а Samsung 980 PRO используется в качестве тест-драйва, свободного от какой-либо роли операционной системы.


Intel Rocket Lake-S

- Новая тенденция 2021 года, это три M.2 NVMe слота с поддержкой интерфейса PCIe 4.0. Изначально такая схема была реализована на чипсете AMD B550 в материнских платах: MSI MEG B550 Unify и Unify-X. Механизм реализации следующий: первый слот M.2 (обозначенный как M2_1) подключен к процессору и поддерживает пропускную способность PCIe 4.0 x4. Второй (M2_2) и третий слот (M2_3) могут подключаться к процессору или чипсету, в зависимости от конфигурации. Четвертый слот (M2_4) от чипсета и поддерживает до PCIe 3.0 x4, так как чипсет B550 поддерживает только PCIe 3.0 линии.
Режим процессора и режим чипсета для слотов M2_2 и M2_3. MSI предлагает два варианта пропускной способности для слотов M2_2 и M2_3: режим процессора и режим чипсета. Стоковая настройка - "режим чипсета", что означает, что они используют полосы PCIe 3.0 от чипсета B550. Вы можете переключиться в режим "CPU", чтобы подключить эти два слота к процессору и извлечь выгоду из пропускной способности PCIe 4.0 x4.
При установке M.2 накопителей в слотах M2_2 и M2_3 и использовании линий процессора, они будут работать в режиме PCIe 4.0 x4, а для видеокарты останутся x8 линий PCIe 4.0.
PCI_E1 слот должен быть настроен на "x8+x4+x4", чтобы переключиться в режим процессора. MSI BIOS автоматически выполнит эту настройку, когда будет включен режим процессора.
При режиме использования линий чипсета - M2_2, и M2_3 подключены к чипсету B550 и поддерживают только PCIe 3.0 x2. Это означает, что ваш твердотельный накопитель PCIe 4.0 будет ограничен полосой пропускания PCIe 3.0 x2.

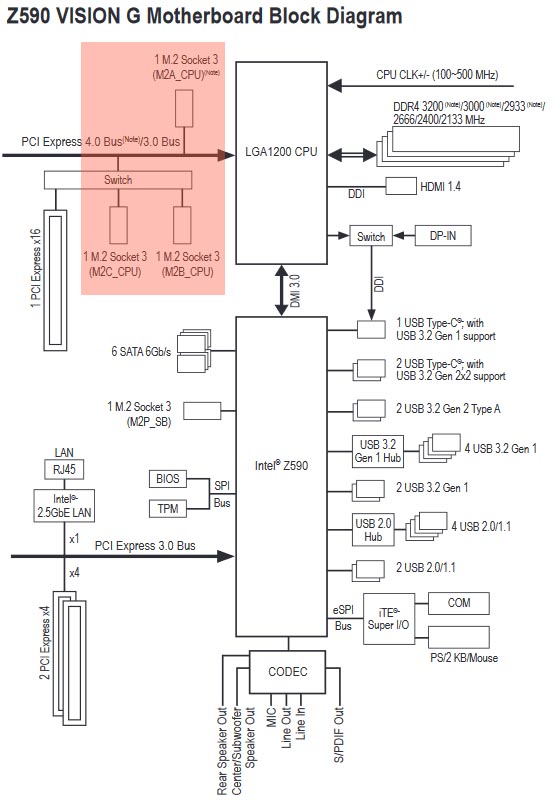

На материнских платах построенных на чипсете Intel Z590 Express, также реализована похожая схема. Например в системной плате Gigabyte Z590 VISION G в наличие 4х разъёма M.2 (Socket 3, M key, типоразмер 2260/2280/22110). Один из них использует выделенные линии процессора (M2A_CPU), два других (M2B_CPU и M2C_CPU) забирают х8 линий PCIe 4.0 у слота для видеокарты. И последний использует PCIe 3.0 x4 линии чипсета и поддерживает также установку SATA накопителя (M2P_SB).


Gigabyte Z590 VISION G

- Платы со встроенным Thunderbolt 4 контроллером: Gigabyte Z590 VISION D.
Помимо встроенных контроллеров на материнских платах, тайваньская компания Gigabyte выпустила карту расширения GC-MAPLE RIDGE (rev. 1.0) с подержкой двух внешних портов Thunderbolt 4 (используется контроллер Intel JHL8540). Заявлена совместимость со следующими фирменными системными платами: Z590 AORUS TACHYON, Z590 AORUS MASTER, Z590 AORUS ULTRA, Z590 AORUS PRO AX, Z590 AORUS ELITE AX, Z590 AORUS ELITE, Z590 VISION G, Z590 GAMING X, Z590M GAMING X, Z590 UD AC, Z590 UD, Z590 D, Z590M, B560 AORUS PRO AX, B560M AORUS PRO AX, B560M AORUS PRO, B560M AORUS ELITE, B560 HD3, B560M D3H.


GIGABYTE GC-MAPLE RIDGE (rev. 1.0)

Тайваньская компания ASUS представила карту расширения ThunderboltEX 4 с поддержкой интерфейса Thunderbolt 4/USB4.
Для установки вам понадобится материнская плата ASUS с разъёмом Thunderbolt (который обеспечивает синхронизацию и другие низкоуровневые системные команды для карты).
Карта имеет хост-интерфейс PCI-Express 3.0 x4 и может быть установлена на любой слот PCIe, x4 или больше. Также необходим 6-контактный разъём питания PCIe, так как USB 4 способен выдавать мощность до 100Вт на порт, что позволяет использовать однокабельные RAID-корпуса и мониторы.
Карта ASUS ThunderboltEX 4 выводит два порта Thunderbolt 4 в физическом формате USB Type-C, каждый из которых имеет двунаправленную полосу пропускания 40 Гбит/с. Карта обеспечивает сквозную передачу DisplayPort для каждого порта. Вы подключаете свою видеокарту к ThunderboltEX 4 с помощью прилагаемых кабелей DisplayPort to mini-DisplayPort. Карта поддерживает сквозную передачу DisplayPort 1.4, поэтому вы можете масштабировать ее до разрешения 8K на подключенных мониторах, если ваша видеокарта является игровой.
Карта расширения ThunderboltEX 4 построена на контроллере Intel JHL8540 "Maple Ridge" Thunderbolt 4.


ASUS ThunderboltEX 4

Для работы с картой расширения ASUS ThunderboltEX 4 требуется 14-1-контактный разъём Thunderbolt, на материнских платах построенных на чипсетах 500 серии. Платы построенные Intel Z590/H570/B560 Express: ROG STRIX Z590-E GAMING WIFI, TUF GAMING H570-PRO WIFI, ROG STRIX Z590-F GAMING WIFI, TUF GAMING H570-PRO, ROG STRIX Z590-A GAMING WIFI, PRIME H570-PLUS, TUF GAMING Z590-PLUS WIFI, PRIME H570M-PLUS, TUF GAMING Z590-PLUS ROG STRIX B560-F GAMING WIFI, PRIME Z590-A, ROG STRIX B560-A GAMING WIFI, PRIME Z590-P WIFI, ROG STRIX B560-G GAMING WIFI, PRIME Z590-P, TUF GAMING B560-PLUS WIFI, PRIME Z590-V, TUF GAMING B560M-PLUS WIFI, PRIME Z590M-PLUS, TUF GAMING B560M-PLUS, PRIME B560-PLUS.
*Лучше для ASUS ThunderboltEX 4 использовать платы построенные на чипсетах Z590 и H570, так как они используют шину DMI x8, в то время как чипсет B560 использует шину DMI x4.
Платы построенные на чипсете AMD B550: ROG STRIX B550-XE GAMING WIFI, TUF GAMING B550-PRO, ROG STRIX B550-E GAMING, TUF GAMING B550-PLUS (WI-FI), ROG STRIX B550-F GAMING (WI-FI), TUF GAMING B550-PLUS, ROG STRIX B550-F GAMING, PRIME B550-PLUS, ROG STRIX B550-A GAMING, Pro B550M-C/CSM.
- Список материнских плат ASUS с чипсетами Intel 400 Series с поддержкой процессоров Intel Rocket Lake-S & PCIe 4.0 для PCIex16_1 (слот для видеокарты), после обновления BIOS-а: ROG MAXIMUS XII EXTREME, ROG MAXIMUS XII FORMULA, ROG MAXIMUS XII APEX, ROG MAXIMUS XII HERO (WI-FI), ROG STRIX Z490-E GAMING, ROG STRIX Z490-F GAMING, ROG STRIX Z490-A GAMING, ROG STRIX Z490-H GAMING, ProArt Z490-CREATOR 10G, PRIME Z490-A, ROG MAXIMUS XII EXTREME GUNDAM, TUF GAMING Z490-PLUS (WI-FI), TUF GAMING Z490-PLUS, Z490-GUNDAM (WI-FI), TUF GAMING H470-PRO (WI-FI), TUF GAMING H470-PRO, ROG STRIX H470-I GAMING.
- Intel официально подтвердила, что существующие материнские платы начального уровня H410 и среднего класса B460 не будут совместимы с процессорами Intel Rocket Lake (Intel Core 11-го поколения).
Можно ли это изменить CPU_ID (с помощью него чипсет определяет поддерживается ли процессор или нет)? В BIOS для процессоров Intel, есть ещё CMC (CPU Micro Code CPU micro code), также называемая MC microcode, эта вещь также непосредственно определяет, какой процессор может использовать ваша материнская плата.

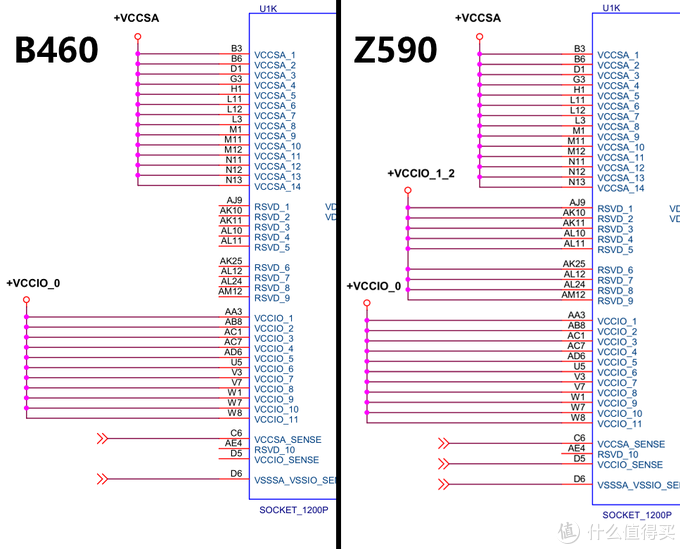

Также есть отличия по питанию (смотрим скрин выше). Используются: Vcore, Vgt, VCCSA, VCCIO, VCCM, VCCST и VCCST_PLL. Для питания процессоров 11-го поколения изменения коснулись: VCCSA и VCCIO.


Intel B460 Express vs Intel Z590 Express

Если проблему с VCCSA можно решить с помощью BIOS, то несовместимость с VCCIO, может привести к проблемам совместимости памяти или PCIe этого высокоскоростного высокочастотного оборудования.
- Компания MSI обновила BIOS для слудующих материнских плат построенных на чипсете Intel Z490 Express: MEG Z490 GODLIKE, MEG Z490 ACE, MEG Z490 UNIFY, MEG Z490i UNIFY, MPG Z490 GAMING CARBON WIFI, MPG Z490 GAMING EDGE WIFI, MPG Z490M GAMING EDGE WIFI, MPG Z490 GAMING PLUS, MAG Z490 TOMAHAWK, Z490-A PRO. После обновления, интерфейс PCIe 4.0 будет доступен, как для видеокарты, так и для M.2 слота, использующего линии процессора Intel Core 11-го поколения.
- Поддержка энергоэффективного стандарта ATX12VO. Широкая поддержкиа нового энергоэффективного стандарта ATX12VO ожидается с выходом процессоров Intel Core 12-го поколения (Alder Lake-S). На данный момент его поддержка реализована в следующих системных платах: ASRock Z490 Phantom Gaming 4SR, ASUS Prime Z490-S (ProCool) и MSI Z590-A PRO-12VO (MS-7D10).
8+4-контактный разъем ProCool подключает 12-вольтную шину блока питания непосредственно к процессору. Благодаря использованию цельных, а не полых контактов он способен проводить ток большей силы, чем обычные.
Core Boost от MSI. Технология Core Boost – это оптимизированная разводка компонентов и усовершенствованная система питания. Она позволяет с максимальной точностью регулировать напряжение питания процессора, создавая идеальные условия для его разгона.
Стандарт питания "Single Rail Power Supply Desktop Platform Form Factor ATX12VO" предназначен для повышения энергоэффективности обычных настольных источников питания. Некоторые независимые тесты показали, что он может быть настолько энергоэффективным, что снижает мощность вдвое (сама Intel указывает значение 27%), но только когда система простаивает. Стандарт ATX12VO не обеспечивает такой же прирост энергоэффективности при работе системы под большой нагрузкой. Плюс его плохо поддерживают производители системных плат (из-за усложнения разводки) и блоков питания.
Новый стандарт требует материнской платы с новым 10-контактным разъёмом питания, а также совместимого источника питания. Последний не должен иметь никаких других силовых рельсов, кроме 12В, что означает, что напряжения ниже или выше 12В должны быть непосредственно преобразованы самой материнской платой, а не источником питания. Это увеличивает сложность материнской платы, так как она сама должна преобразовывать напряжение 12В в 3,3В и 5В, для USB и SATA портов.

...........................

*Существует ещё одна серия серверных "аналогов", а именно процессоры Intel Xeon E-2300 (Intel Rocket Lake-E). Если отбросить 4-ядерные процессоры и CPU без iGPU, то останутся всего четыре актуальные модели:
8-ядерные: Intel Xeon E-2388G, Intel Xeon E-2378G и 6-ядерные: Intel Xeon E-2386G, Intel Xeon E-2356G.
Работают данные процессоры с системными платами постреонными на чипсетах серии Intel C250: Intel C252 и Intel C256.

...........................

Читаем далее про выбор центрального процессора (AMD Ryzen).
