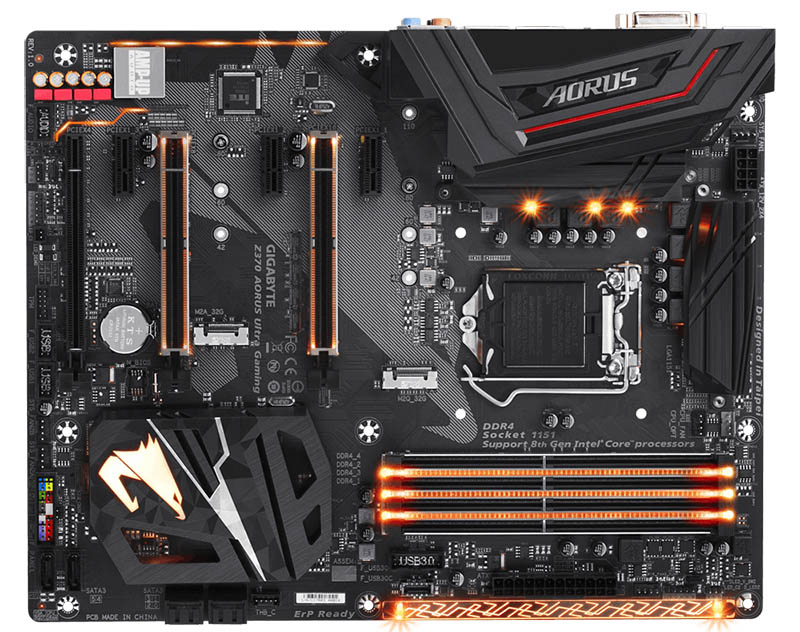

GIGABYTE Z370 AORUS Ultra Gaming

GIGABYTE Z370 AORUS Ultra Gaming (rev. 1.0) это высокопроизводительная материнская плата серии Ultra Gaming, построенная на чипсете Intel Z370 Express с гибкими разгонными функциями.
Материнские платы GIGABYTE поддерживают новейшие потребительские NVMe SSD-накопители, демонстрирующие исключительную производительность. Оцените быстродействие устройств хранения данных для настольных ПК и рабочих станций на примере SSD-накопителей Intel 750-серии. В рамках спецификации NVM Express SSD-накопителями 750-серии компании Intel утилизировать до 4 линий PCIe 3.0, демонстрируя потрясающую производительность.
Питание процессора и других ключевых компонентов плат GIGABYTE 300-серии осуществляет 7-фазный модуль, оснащенный цифровыми PWM-контроллерами 4-поколения и регуляторами напряжения PowIRstage 3-поколения компании International Rectifier. Элементная база, представленная цифровыми контроллерами International Rectifier, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет обеспечить требуемую надежность и гарантирует продолжительный срок службы изделия.
Идеальный сигнал и качественное питание для внешних ЦАП. Функция GIGABYTE USB DAC-UP – это порты шинного интерфейса USB, которые предназначены для подключения внешних ЦАП, обеспечивая их качественное питание на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания (в частности, от совокупной мощности, распределяемой между USB-портами). Именно по этой причине питание порта USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.
В материнских платах GIGABYTE применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
Твердотельные конденсаторы категории Durable Black с существенно увеличенным сроком службы. В материнских платах GIGABYTE применяются наиболее качественные твердотельные конденсаторы с увеличенным ресурсом эксплуатации, которые обеспечивают стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме. Эти эксклюзивные компоненты (корпус угольно-черного цвета) применяются исключительно в изделиях GIGABYTE.
На системных платах GIGABYTE семейства Ultra Durable реализована уникальная технология GIGABYTE DualBIOS, призванная обезопасить одну из важнейших составляющих системной платы – BIOS. В рамках технологии DualBIOS на материнских платах GIGABYTE установлены две микросхемы BIOS – основная и резервная. Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.
В материнских платах AORUS установлены наиболее качественные твердотельные конденсаторы с увеличенным ресурсом эксплуатации, которые обеспечивают стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значения уровень загрузки ЦП – система будет стабильно работать в любом режиме. Эти эксклюзивные компоненты (корпус угольно-черного цвета) применяются в изделиях AORUS.
На этапе подключения фронтальной панели в условиях ограниченного пространства корпуса системного блока манипулировать миниатюрными разъемами кабелей довольно затруднительно. С помощью колодки G-Connector можно легко подключить все необходимые кабели сразу, значительно упростив процесс самостоятельной сборки ПК и сэкономив время.
Поделитесь с друзьями незабываемыми впечатлениями от прохождения того или иного эпизода игры с помощью XSplit Gamecaster + Broadcaster! Полностью оптимизированная процедура интеграции в социальные сети и интерактивное общение в режиме реального времени – оставайтесь в эпицентре событий, не теряя нитей игры. Всего один щелчок кнопкой мыши, и все ваши действия в игре переместят видеопоток в Twitch. Управляйте игрой как профи!
Чтобы организовать полноценное вещание видеопотока, в комплект поставки каждой материнской платы AORUS входит программное обеспечение TriDef SmartCam. С его помощью вы можете легко удалить задний фон, без необходимости прибегать к помощи зеленого экрана (т.н. хромакей). Средствами утилиты SmartCam в реальном времени можно применять фильтры и полностью контролировать изображение на заднем фоне не только во время трансляции, но и в других видеоприложениях, например Skype.
Материнские платы GIGABYTE Z370 AORUS Ultra Gaming оснащены M.2-разъемами PCIe 3.0, и предоставляют возможность подключения SSD-накопителей средствами шины PCI-Express. Обеспечивая скорость передачи данных до 32 Гбит/с.
Среди ключевых преимуществ этой платы эксклюзивная технология GIGABYTE AMP-UP Audio, которая выводит на новый уровень возможности и функционал интегрированной аудиоподсистемы, позволяя по достоинству оценить реалистичность спецэффектов в играх, а также малейшие нюансы звучания инструментов в любимых музыкальных композициях или современных полнометражных фильмах.
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTEна аппаратном уровне поддерживают видеорежим 4K средствами интегрированного графического контроллера Intel HD Graphics и интерфейса HDMI.
HDMI (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях. Разъем спецификации HDMI 2.0 обратно совместим с разъемом HDMI 1.4, при этом пропускная способность шинного HDMI-интерфейса составляет 18 Гбит/с, что почти вдвое превышает быстродействие соединения предыдущего поколения. Таким образом, открывается возможность одновременно транслировать несколько видеопотоков в оригинальном для современного кинематографа разрешении с соотношением сторон 21:9, обеспечивая максимальный комфорт и наилучшее визуальное восприятие видеоконтента.
Соединения серы в воздухе могут воздействовать на планарные компоненты (в частности, резисторы), создавая химические соединения, способные вызвать короткое замыкание. Если это произойдет, материнская плата не сможет функционировать. Устанавливая резисторы устойчивые к воздействию серы, компания GIGABYTE предлагает качественно новый уровень защиты Ultra Durable своих изделий.
Эксклюзивный дизайн плат AORUS - экран из нержавеющей стали, который препятствует деформации печатной платы и устраняет причины возможных помех, вызванных электростатикой.
Материнские платы AORUS предоставляют возможность в полной мере оценить преимущества VR-технологий и позволяют приобрести уникальный опыт, сопоставив виртуальную реальность с реальной действительностью. Благодаря таким функциональным особенностям, как поддержка NVMe средствами M.2 или U.2-разъемов, а также экранирование портов PCIe, которые готовы к установке полноразмерных и массивных дискретных графических плат, очевидно, AORUS располагаем всеми инструментами для начала путешествия в мир VR. Поднять настроение и оставаться в эпицентре событий владельцам материнских плат AORUS поможет фирменная функция RGB Fusion.
Характеристики GIGABYTE Z370 AORUS Ultra Gaming (rev. 1.0):
Построена на чипсете: Intel Z370 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i7, Core i5, Core i3 восьмого поколения, вставляемыми в разъем LGA1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Z370 поддерживает до десяти портов USB 3.1 Gen 1, шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1151. Данная материнская плата совместима с процессорами Intel для разъема LGA1151, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 24 линии PCI Express 3.0.
7 фазная подсистема питания.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 64Гбайта, поддержка двухканальной DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C) / 3733(O.C) / 3666(O.C) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 МГц. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддерживаются модули памяти non-ECC UDIMM 1Rx8/2Rx8/1Rx16.
Поддерживаются модули памяти ECC UDIMM 1Rx8/2Rx8 (функционируют в режиме non-ECC).
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов применены три транзистора ON Semiconductor NTMFS4C06N.
Слоты расширения: 3х PCIe 3.0 х16 (работают по схеме: х16, х8 + х8, х8 + х8 + х4), 3х PCIe 3.0 x1.
В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.
За переключение PCIe линий отвечает группа из четырех микросхем-переключателей NXP L040838.
1х разъем для подключения питания PCIe, для стабильности работы видеокарт.
Поддержка работы видеокартв режимах: 3-Way/2-Way AMD CrossFire и 2-Way NVIDIA SLI.
2х USB 3.1 Gen 2 Type-A и Type-C (построены на контроллере ASMedia 3142), 7х USB 3.1 Gen 1 портов (один из них USB Type-C) и 6х портов USB 2.0.
2х M.2 слота (интерфейсы: SATA и PCIe 3.0 х4) с поддержкой установки дисков типа 2242/2260/2280/22110, 6х SATA 6.0 Гб/с с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Поддержка Intel Optane Memory Ready.
Gigabit LAN контроллер: Intel i219-V. Прогрессивные сетевые контроллеры Intel Gigabit LAN, который обеспечивает ускоренную обработку прерываний, способен снизить нагрузку на ЦП и готов к обработке Jumbo-кадров в условиях передачи сверхдлинных пакетов на большие расстояния.
Поддержка встроенного графического ядра Intel HD Graphics.
Видеовыходы: DVI-D и HDMI 1.4 с поддержкой HDCP 2.2.
Поддержка функции Lightning-Fast Intel Thunderbolt 3 AIC, для подключения карт расширения с интерфейсом Thunderbolt 3.
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD. Поддержка Rec.2020 & HDR, HEVC 10-bit HW decode/encode и HDCP2.2, аппаратное декодирование VP9 10-bit HW, Premium UHD/4K контент.
Функционал материнских плат GIGABYTE 300-серии дополняет прогрессивная аудиоподсистема на базе многоканального кодека Realtek ALC 1220, который обеспечивает надлежащее качество полезного сигнала, характеризуется превосходным соотношением сигнал/шум и гарантирует максимальный комфорт при прослушивании аудиоконтента на ПК.
Звуковой тракт обслуживают высококачественные аудио-конденсаторы (четыре пленочных конденсатора WIMA FKP2 и Hi-End-конденсаторы Nichicon), которые обеспечивают высочайшее качество сигнала, реалистичное звучание инструментов, исполняющих музыкальные композиции и достоверную передачу звуковых эффектов в играх.
За возможности Multi I/O отвечает микросхема IT8628E.
Четыре 4-контактных разъема для подключения системных вентиляторов и процессорного кулера. Все они используют контроллер Nuvoton 3947S. Фирменная функция Smart Fan 5, датчики температуры и гибридные Fan-разъемы с функцией Fan Stop.
Возможность выбора оптимального режима от самого тихого, до полноскоростного, в соответствии с особенностями функционирования системы. Для каждого вентилятора или помпы может быть задана свой график работы, с указанием пороговых значений для перехода на иную скорость вращения.
Для каждого вентилятора можно указать скорость вращения крыльчатки в соответствии с определенной температурой охлаждаемого компонента системы (за исключением вентилятора ЦП).
Индивидуальная настройка кривой вентилятора в зависимости от конкретной температуры, интуитивно понятный графический интерфейс утилиты.
Обозреватель GIGABYTE System Information Viewer (SIV) – одна из ключевых функций, которая осуществляет мониторинг и информирует пользователя о текущем состоянии системы. Мониторингу, в частности, подлежат системные часы и процессор, скорость вращения вентилятора под управлением заданного профиля, системные оповещения о превышении температура или соответствующая запись в системном журнале; все эти и другие параметры отображаются в соответствующем окне интерфейса обозревателя информации о системе.
Защита Ultra Durable 25 кВ от электростатики и превышения напряжения 15 кВ LAN-соединения.
Взаимозаменяемые LED-слои и функция Accent LED.
Функция RGB FUSION и дизайн многозонального светового шоу средствами цифровых светодиодов и LED / RGB LED линеек.
Разъем для подключения RGBW / UV-LED линеек, возможность программирования режима работы каждой из независимых зон.
Недостаточно яркости? Подключайте к специальному разъему внешние RGB, RGBW или RGB/UV линейки (напряжение питания 12 В) и управляйте всей схемой средствами фирменного приложения RGB Fusion. Линейки RGBW, оснащенные светодиодами белого свечения, позволяют организовать наиболее яркое и насыщенное световое окружение.
Кроме светодиодных RGB / UV линеек, придать игровому ПК индивидуальности и разумной агрессивности поможет флуоресцентное свечение жидкости-хладагента, неоновые кабели и акриловая краска.
Владельцам материнских плат AORUS можно не беспокоиться при выборе той или иной светодиодной линейки, поскольку изделия GIGABYTE поддерживают в ассортименте доступные на рыке RGBW линейки, а благодаря программному обеспечению RGB Fusion, можно определить и переназначить контакты для RGB-сигнала.
Функционал нового приложения RGB Fusion предлагает пользователям доступ к различным предустановленным профилям LED освещения с возможностью выбора цвета. В частности, предусмотрен режим синхронизации свечения светодиодов в такт вашей любимой музыки, а также режим с изменением цвета свечения, как индикатора текущей температуры процессора. Истинные эксперты по части организации освещения оценят расширенный диапазон настроек, который позволяет организовать световое окружение по индивидуальному плану со своими эффектами и цветовыми переходами, задавая определенную продолжительность и время перехода для свечения LED-линеек.
2x 128 Мбит ПЗУ (микросхемы MXIC 25U128). Поддержка DualBIOS. Лицензионный AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
GIGABYTE UEFI DualBIOS с поддержкой технологии Q-Flash Plus средствами специального USB-порта (USB-накопитель должен быть накопителем с интерфейсом USB 2.0). Отдельный чип IT8951E, отвечающий за функцию Q-Flash Plus (возможность прошить плату без процессора и оперативной памяти).
Разъемы питания: 1x 24-pin ATX, 1x 8-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10.
Форм-фактор: ATX, 305х244мм.
Гарантия: 3 года.
