Thunderbolt 3

Интерфейс Thunderbolt 3, первым появился на системных платах построенных на чипсете Intel Z170 Express, с пометкой Intel Thunderbolt 3 Certified Motherboard: Z170X-Gaming G1, Z170X-Gaming GT, Z170X-Gaming 7, GA-Z170X-UD5 TH, X170-Extreme ECC (построена на чипсете Intel C236) от тайваньской компании GIGABYTE. Данные модели плат поддерживают USB 3.1 (10 Gb/s) и через протокол USB 3.1 type-C после обновления BIOS смогут поддерживать интерфейс Thunderbolt 3 за счет того, что они построены на новых чипсетах Intel Alpine Ridge (Intel DSL6540).
Реализованный тип соединения USB Type-C совместим с разъемами интерфейсов DisplayPort 1.2, Extreme USB 3.1 и Thunderbolt 3.
Но есть выход даже для плат у которых нет встроенного контроллера, это использовать карты расширения, например: ASRock Thunderbolt 3 AIC.


ASRock Thunderbolt 3 AIC

Характеристики карты расширения Thunderbolt 3 AIC:
Скорость передачи данных до 40 Гбит/с!
Подключение одного монитора 5K@60Гц или двух мониторов 4K@60Гц по одному кабелю.
Скоростная зарядка USB PD 2.0 12В@3A (36Вт).
Подключение к любой док-станции, устройству или дисплею с интерфейсом PCIe, USB, DisplayPort.
Требование к материнской плате, наличие разъем Thunderbolt AIC (5-pin), один разъем, соответственно поддерживается одна карта расширения. Он необходим, так как надо будет соединить ASRock Thunderbolt 3 AIC с разъёмом Thunderbolt на материнской плате с помощью кабеля TBT.
Контроллер: Intel JHL6540 Thunderbolt 3.
2x разъёма Thunderbolt 3 Type-C (до 40 Гбит/с), поддерживает цепочку из шести устройств Thunderbolt, 1x разъём DisplayPort (вход), 1x разъём Mini DisplayPort (вход) и 1x разъём TBT Header.
Подключение по интерфейсу PCI Express 3.0 x4.
Поддерживает интерфейс Thunderbolt 3 формата 5K (5120 x 2880)@ 60Гц для одного дисплея при подключении по одному кабелю.
Поддерживает интерфейс Thunderbolt 3 в формате 4K x 2K (4096x2160) @ 60Гц для двух дисплеев при подключении по одному кабелю.
Поддерживает два видеопотока потока (восемь линий) DisplayPort; поддерживает подключение нескольких мониторов DisplayPort по цепочке.
Thunderbolt 3 AIC можно использовать совместно с адаптерами стандарта 10 Gigabit Ethernet, чтобы обеспечить скорость передачи данных по проводной сети на уровне до 10 Гбит/с.
В комплекте: карта расширения, руководство по установке, компакт-диск, кабель TBT Header, кабель DisplayPort и переходник Mini DisplayPort на DisplayPort.
*Аналогичные карты расширения, есть и у других производителей материнских плат: ASUS ThunderboltEX 3, GIGABYTE GC-ALPINE RIDGE и т.д..
В частности карту GIGABYTE GC-ALPINE RIDGE поддерживают новые системные платы построенные на чипсете Intel Z370 Express и имеющие на плате THB-C Header. Это модели: Z370 AORUS Gaming 7, Z370 AORUS Gaming 5, Z370 AORUS Ultra Gaming, Z370 AORUS Gaming 3, Z370 AORUS Gaming K3, Z370 AORUS Gaming WIFI и Z370XP SLI.
Что дает интерфейс Thunderbolt 3: у него удвоена скорость передачи данных до 40 Гбит/с, с помощью интерфейса Thunderbolt 3 через порт USB Type-C можно воспроизводить видео с разрешением 4К (3840х2160) со скоростью 60 к/с (fps). Заявлена возможность одновременно подключать до 6 внешних устройств, и порт может питать потребителей мощностью до 100 Вт. Высокоскоростная передача данных, зарядка и запитывание энергоёмких устройств, подключение внешних мониторов, оснащённых портом DisplayPort, а также профессиональных устройств с портом Thunderbolt. В отличие от портов USB предыдущих поколений, разъём USB-Type C обладает симметричным дизайном и его можно подключать любой стороной.
Технически Thunderbolt объединяет в себе функции шины PCIe и порта DisplayPort, а также может быть использован как канал питания. К одному порту могут быть подключены до шести устройств в различной конфигурации. Технология Thunderbolt открыла невероятные возможности подключения внешних устройств. Сегодня существует множество удивительных устройств с интерфейсом Thunderbolt: мониторы, камеры и устройства захвата видео 4K, док-станции с функцией зарядки внешних устройств и встроенным жёстким диском, внешние контейнеры для мощных видеокарт, сетевые адаптеры 10Gb Ethernet и многие другие устройства. И именно технология Thunderbolt 3 позволит вам использовать возможности нового порта USB Type-C в полной мере.
Компания NVIDIA, уже в драйверах версии ForceWare 361.75 WHQL "Game Ready" реализовала предварительную поддержку видеокарт построенных на чипсете Maxwell 2.0: GeForce GTX Titan, серии GeForce GTX 900 (GTX 980 Ti/980/970/960) и Maxwell 1.0: GeForce GTX 750 Ti и 750, для работы с интерфейсом Thunderbolt 3. Что открывает путь к использованию внешних дискретных видеокарт, это актуально для неттопов и ноутбуков.
Компания AMD представила технологию: XConnect. Теперь подключить и использовать внешнюю видеокарту Radeon стало проще, чем когда-либо. Благодаря технологии AMD XConnect внешнюю видеокарту Radeon можно легко подключать к совместимому ультратонкому ноутбуку или 2-в-1 через Thunderbolt 3 в любое время, как обычный USB-накопитель — впервые среди внешних видеокарт!
Видеокарты Radeon, поддерживающие технологию AMD XConnect: Radeon RX 400-серии, Radeon R9 Fury, Radeon R9 Nano, Radeon R9 300-серии, Radeon R9 290X, Radeon R9 290, Radeon R9 285.
Системные требования для AMD XConnect: драйвер Radeon Software версии 16.2.2 (или более новый), 1 порт Thunderbolt 3, кабель Thunderbolt 3 40 Гбит/с, операционная система Windows 10 build 10586 (или более новая), поддержка в BIOS внешних видеокарт через Thunderbolt 3, сертифицированная видеокарта Thunderbolt 3 на базе поддерживаемого графического процессора Radeon R9-серии, прошивка Thunderbolt (NVM) v1.6.
Первый серийный продукт это Razer Core, plug-and-play решение для подключения дискретных видеокарт к ноутбуку по интерфейсу Thunderbolt 3 (USB-C).


Razer Core

Внешнее шасси PowerColor Devil Box от компании TUL Corporation, предназначено для подключения десктопной видеокарты через интерфейс Thunderbolt 3 с пропускной способностью 40 Гбит/с.
Поддержка технологии AMD XConnect Technology.
Поддержка видеокарт с интерфейсом PCI-Express x16.
Максимальные размеры видеокарты: 310 x 140 x 50мм.
Максимальная мощность видеокарты: 375 Вт.
Список совместимых с шасси видеокарт: AMD Radeon R9 Fury, AMD Radeon R9 Nano, AMD Radeon R9 300, AMD Radeon R9 290X, AMD Radeon R9 290, AMD Radeon R9 285, Nvidia GeForce GTX Titan X, Nvidia GeForce GTX 980 Ti, Nvidia GeForce GTX 980, Nvidia GeForce GTX 970, Nvidia GeForce GTX 960, Nvidia GeForce GTX 950, Nvidia GeForce GTX 750 Ti и Nvidia GeForce GTX 750.


PowerColor Devil Box

Дополнительные порты: 4х USB 3.0, 1х USB 3.1 Gen1 Type-C, Ethernet 10/100/1000 (RJ-45), SATA III для подключения диска форм-фактора: 2.5-дюйма.


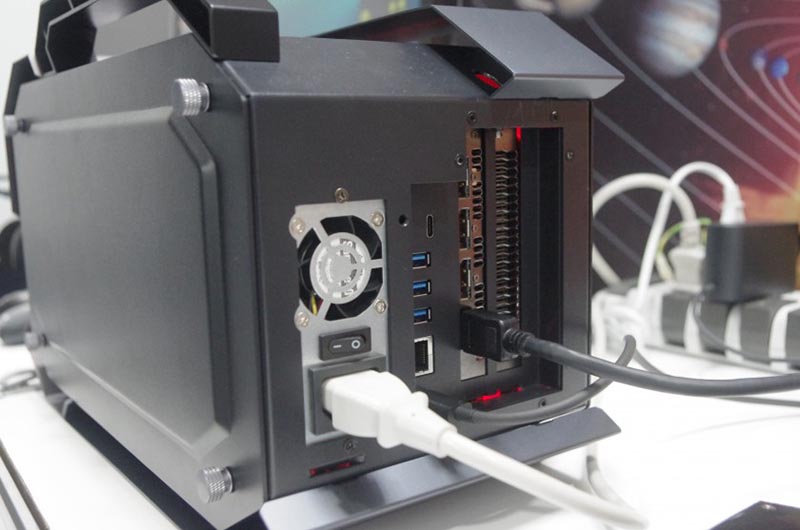

PowerColor Devil Box

Встроенный блок питания мощностью: 500Вт.
Размеры шасси: 400 x 172 x 242мм.

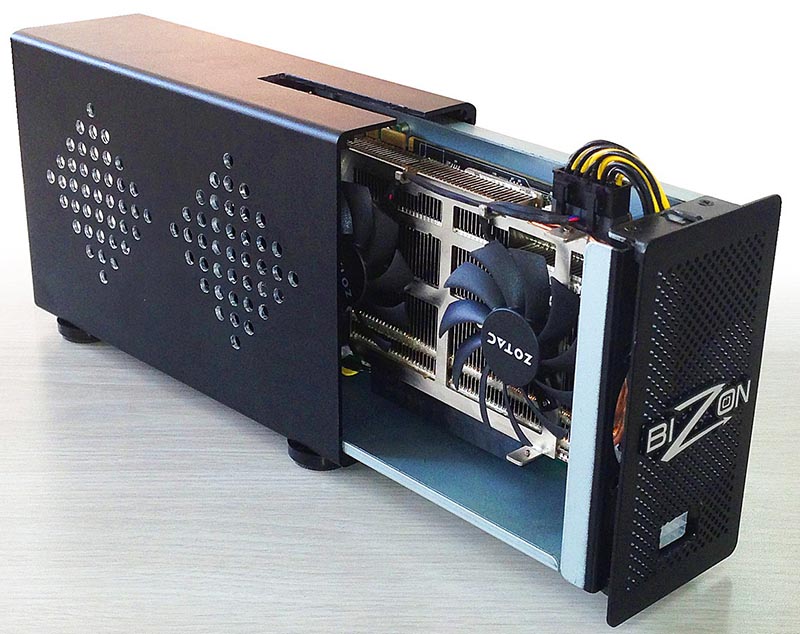

Внешнее шасси BizonBOX 3 от компании Bizon Computers. Корпус выполнен из алюминия и SECC стали, его размеры: 36х8х20.5см, вес: 2кг (только корпус без блока питания). Поддержка установки видеокарт с интерфейсом PCIe 3.0 x16 (физические линии PCIe 3.0 x4), длинной до 320мм и высотой до 140мм. Стандартный блок питания, мощностью: 200Вт с поддержкой 6-pin + 8-pin PCIe силовых разъемов (поддерживаются следующие варианты использования силовых разъемов: 1x 6-pin или 1x 8-pin или 6-pin + 6-pin).


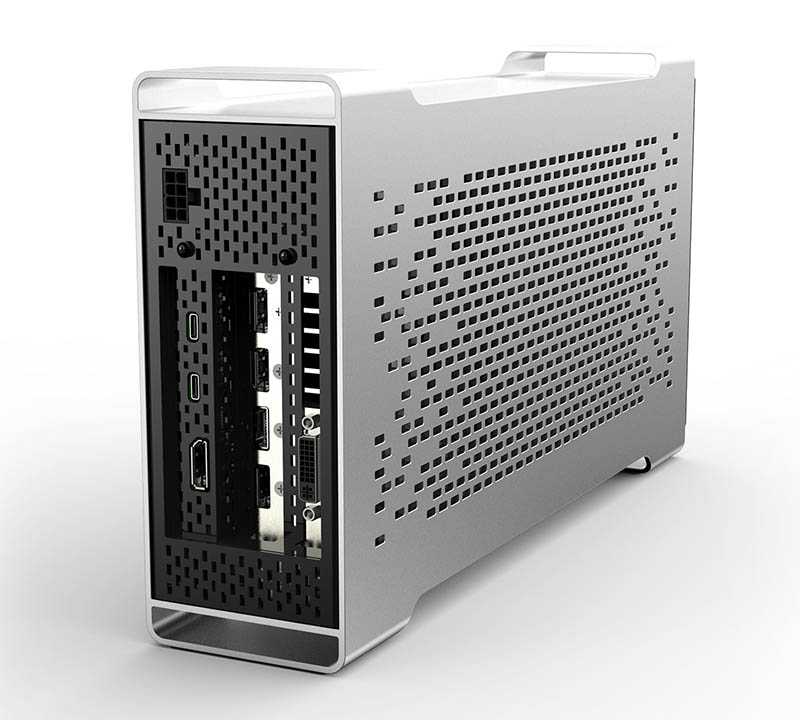

BizonBOX 3

AKiTiO Node (NODE-T3IA-AKTU) это внешнее Thunderbolt 3 eGFX Box шасси от компании AKiTiO. Корпус выполнен из SECC стали, его размеры: 428х145х227мм, вес: 2кг (только корпус без блока питания). Поддержка установки видеокарт с интерфейсом PCIe 3.0 x16 (физические линии PCIe 3.0 x4), длинной до 312мм, высотой до 170мм и шириной до 44мм (двухслотовая система охлаждения).
Texas Instrument TPS65983 USB-C контроллер, 1x Thunderbolt 3 (USB-C) порт на задней панели. SFX PSU блок питания, мощностью: 400Вт. Корпус охлаждает один 120мм вентилятор, установленный спереди шасси AKiTiO Node. Рекомендованная цена: $299.


AKiTiO Node

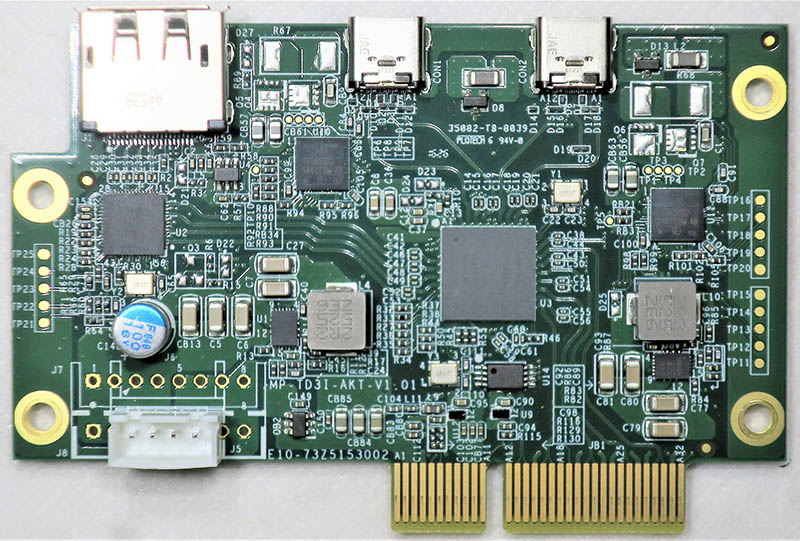

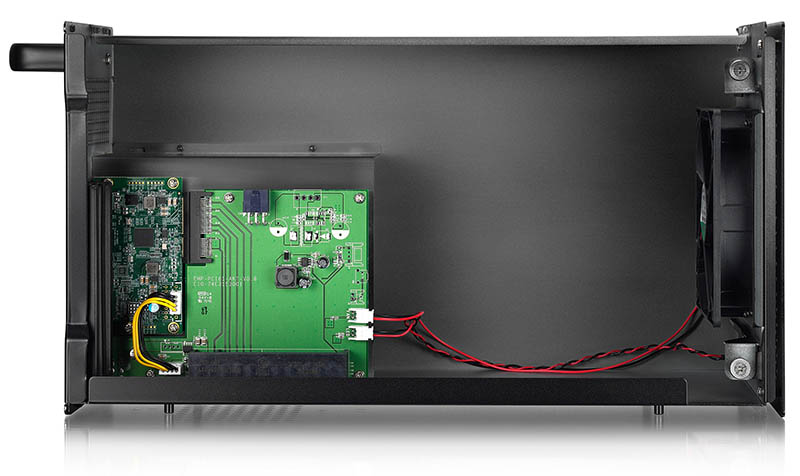

Печатная плата: MP-TD3I-AKT–V1.01.

AKiTiO Node

Список рекомендованных/совместимых видеокарт: ASUS STRIX-RX480-O8G-GAMING (Radeon RX 480), EVGA 04G-P4-2986 (GeForce GTX 980), EVGA 08G-P4-6180-KR (GeForce GTX 1080), EVGA 12G-P4-2990-KR (GeForce GTX TITAN X), MSI MS-V328 (GeForce GTX 1060), MSI MS-V330 (GeForce GTX 1070), SAPPHIRE 8G D5 Tri-X OC (Radeon R9 390X), SAPPHIRE 4G HBM (Radeon R9 Nano), SAPPHIRE NITRO+ 8G D5 (Radeon RX 470).


AKiTiO Node

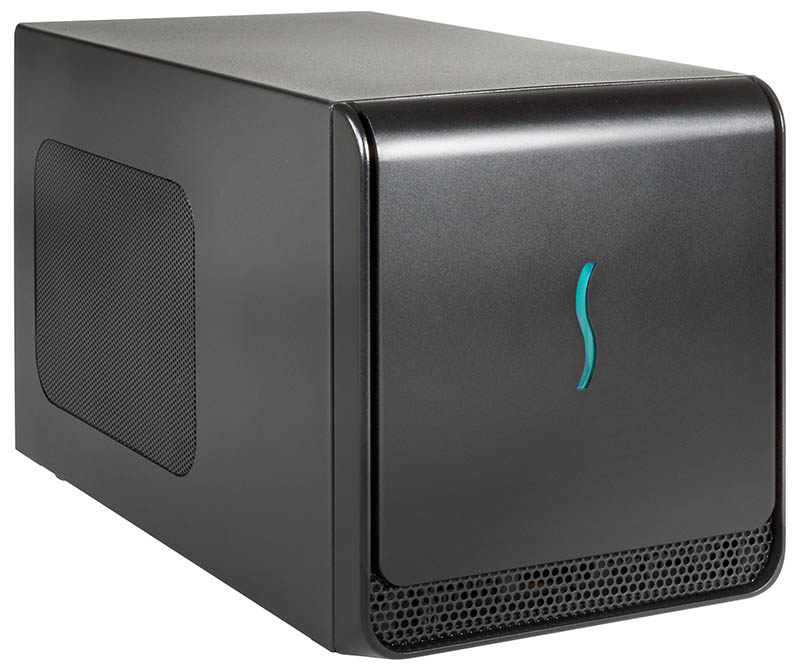

Sonnet eFX Breakaway Box GPU-350W-TB3. Компания Sonnet представила новое шасси eGFX Breakaway Box для установки графических ускорителей с интерфейсом PCIe. Это первый продукт Sonnet, который официально поддерживает установку видеокарт и оснащен высокоскоростным интерфейсом Thunderbolt 3. Пропускная способность через интерфейс Thunderbolt 3 > 2750 Мб/с. Два слота расширения.
SFX блок питания установлен внутри корпуса: Akasa AK-PS035AF01 (SFX-B350BR-F095), мощность - 350Вт, по линии 12В выдается ток: 29.2А. PCIe силовые разъемы: 6-pin и 8-pin (6-pin + 2-pin).
Шасси eGFX Breakaway Box оснащен мощной регулируемой системой охлаждения, что выгодно отличает его от систем других производителей. Поддержка установки сбоку корпуса 120 мм вентилятора охлаждения.
Размеры: 340х202х185 мм.


Sonnet eFX Breakaway Box

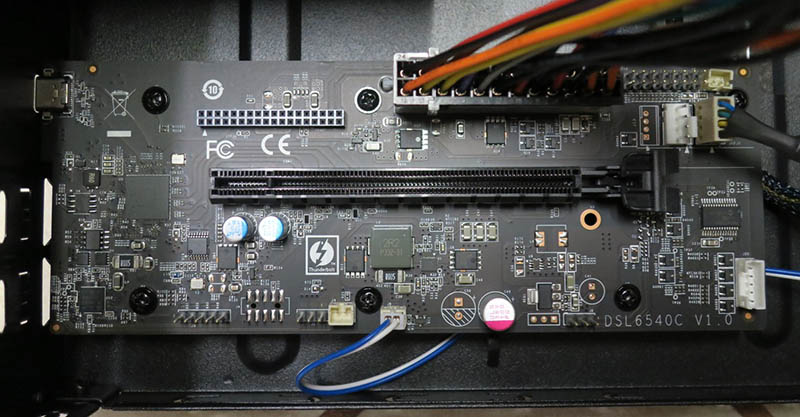

Плата DSL6540C v1.0: USB-C контроллер Texas Instrument TPS65983

Sonnet eFX Breakaway Box

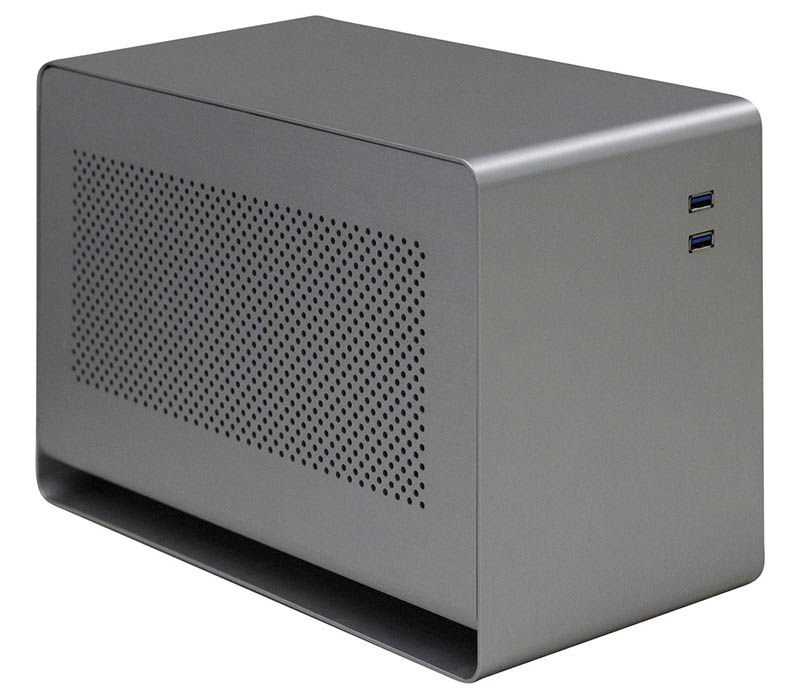

Шасси MANTIZ MZ-02 (VENUS) построено на той же материнской плате DSL6540C v1.0, что и Sonnet eFX Breakaway Box. Особенности: корпус выполнен из алюминия, перфарированная боковая панель, вентилятор охлаждения, блок питания мощностью 550Вт с золотым сертификатом (Gold), максимальные размеры видеокарты: 330х152х44 мм, максимальное потребление видеокарты: 375Вт.
Чипсеты: ASIX AX88179 USB 3.0 to Gigabit Ethernet Adaptor, ASMedia AS2115 USB3.0 to SATA III.
Порты и разъемы: 2х USB 3.0 (спереди), 3х USB 3.0 (сзади), 1х SATA 3.0 (поддержка 2.5" HDD/SSD), 10/100/1000 Gigabit Ethernet RJ45 порт и 1х Thunderbolt 3 (USB-C).
Цена: $389.


MANTIZ MZ-02 (VENUS)

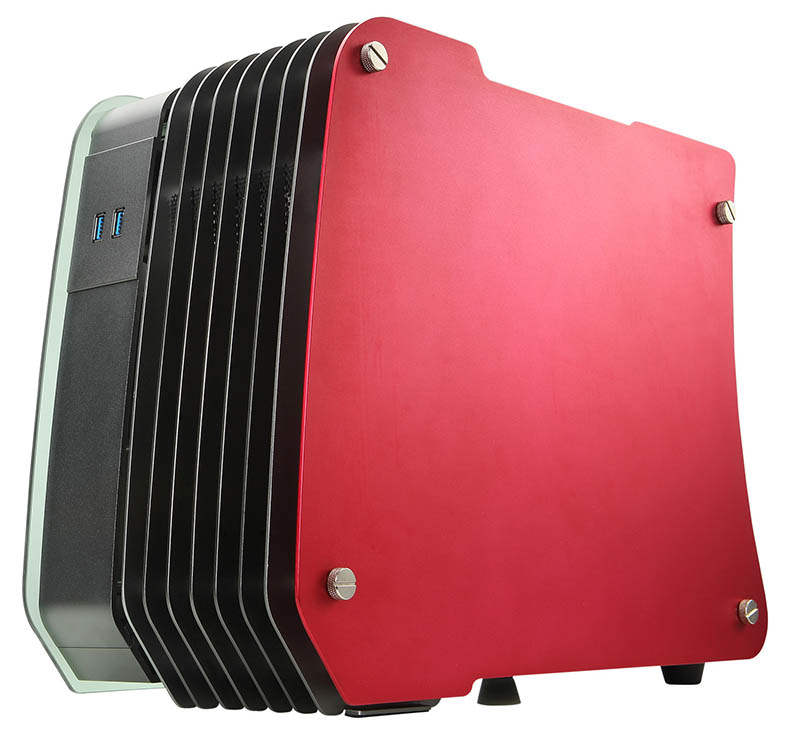

Шасси MANTIZ MZ-01 (SATURN) построено на той же материнской плате DSL6540C v1.0, что и Sonnet eFX Breakaway Box. Особенности: Thunderbolt 3 кабель в комплекте (длиной 50 см), боковая панель из прозрачного стекла, вентилятор охлаждения, блок питания мощностью 550Вт с золотым сертификатом (Gold), максимальные размеры видеокарты: 330х152х44 мм, максимальное потребление видеокарты: 375Вт. Есть возможность установить жидкостную систему ожлаждения.
Чипсеты: ASIX AX88179 USB 3.0 to Gigabit Ethernet Adaptor, ASMedia AS2115 USB3.0 to SATA III.
Порты и разъемы: 2х USB 3.0 (спереди), 3х USB 3.0 (сзади), 1х SATA 3.0 (поддержка 2.5"/3.5" HDD/SSD), 10/100/1000 Gigabit Ethernet RJ45 порт и 1х Thunderbolt 3 (USB-C).
Цена: $399.


MANTIZ MZ-01 (SATURN)

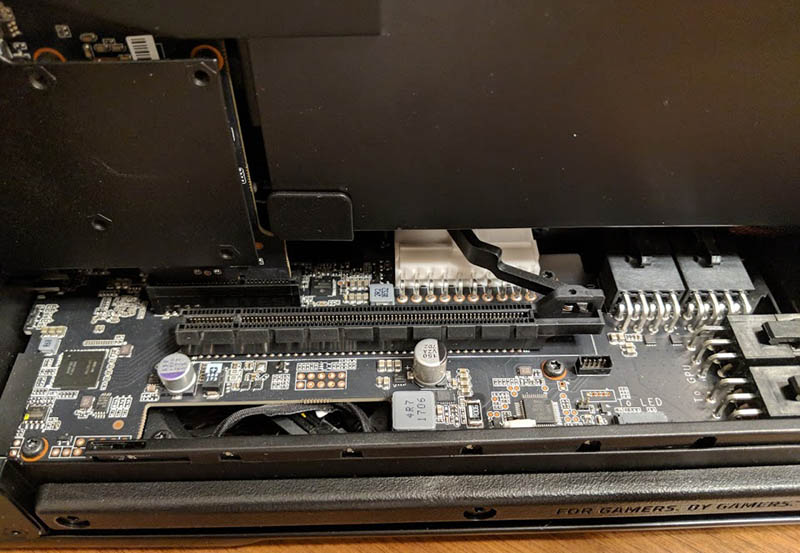

Встречаем вторую версию шасси Razer Core - Core V2, plug-and-play решение для подключения дискретных видеокарт к ноутбуку по интерфейсу Thunderbolt 3 (USB-C) с пропускной способностью 40Gbps. Порты расширения на задней панели: 4х USB 3.0 (SuperSpeed), Gigabyte Ethernet. Встроенный блок питания, мощностью 500Вт, позволяет устанавливать видеокарты с максимальным потреблением 375Вт. Размеры корпуса: 145 х 43 х 300мм. Цена: $499.


Razer Core V2

И теперь главный вопрос: хватит ли пропускной способности в 40 Гбит/с? На этот вопрос поможет ответить тест шасси BizonBOX 2 от Bare Feats. Оно поддерживает интерфейс PCI Express 2.0 x4 и подключается через внешний интерфейс Thunderbolt 2 с пропускной способностью 20 Гбит/с.


Thunderbolt 3

Тест: DaVinci Resolve Noise Reduction Playback.
CMP 980 Ti OC = 'mid 2010' Mac Pro с видеокартой ASUS GTX 980 Ti STRIX установленной во второй слот PCIe x16.
NMP 980 Ti OC BB = 'late 2013' Mac Pro соединенный через Thunderbolt 2 кабель с BizonBOX 2 с установленной видеокартой ASUS GTX 980 Ti STRIX.
NMP D700s = 'late 2013' Mac Pro с двумя видеокартами AMD FirePro D700s.
Чем больше Frames per Second (FPS) тем быстрее:


Thunderbolt 3

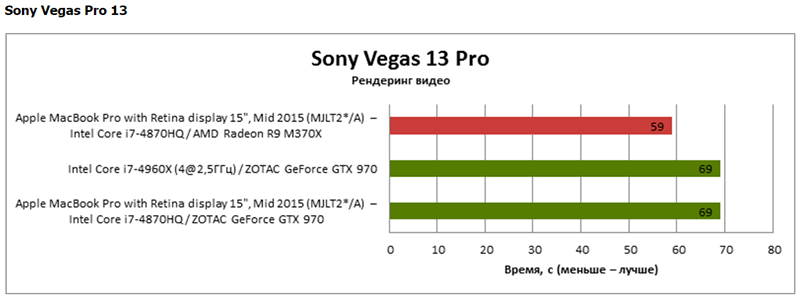

И в догонку прогон фирменного бенчмарка в программе Sony Vegas Pro 13 (продолжительность – 65 секунд, рендеринг в XDCAM EX, 1080@24p) с сайта 3DNews.


Thunderbolt 3

Серии ноутбуков с интерфейсом Thunderbolt 3 (USB-C): ACER TravelMate TMP648, ACER Predator 15 и 17, ACER Aspire V 15 и 17 Nitro, Acer Aspire V Nitro Black Edition (VN7-592G), DELL Alienware 13, 15 и 17, Dell Precision 15 3000 Series (3510), Dell Precision 15 5000 Series (5510), Dell Precision 15 7000 Series (7510), Dell Precision 17 7000 Series (7710), DELL XPS 12, 13 и 15, HP Spectre 13, ASUS ROG G752VL, ASUS ZenBook Pro UX501VW, MSI GT72S 6QE Dominator Pro G, MSI GS43VR 6RE Phantom Pro, MSI GS63VR 6RF Stealth Pro, MSI GS60 6QE Ghost 4K, MSI GS60 6QD Ghost 4K, MSI GS40 Gaming, MSI GS60 Gaming, MSI GT80 Gaming, MSI WS60 Workstation, MSI WT72 Workstation, LENOVO ThinkPad P50 (2 порта), Lenovo ThinkPad P70 (2 порта), Apple MacBook Pro Late 2016 (4 порта), Clevo P750DM, Clevo P770DM, Clevo P870DM, FUJITSU Workstation CELSIUS H760, Razer Hazel 2, Razer Blade Stealth.
Также 2 порта Thunderbolt 3 (USB-C) реализованы в игровом десктопе: MSI Vortex G65 Gaming PC.
*Thunderbolt 3 (USB-C) порты (контроллеры) также реализованы в новых системных платах построенных на чипсете Intel Z270 Express: GIGABYTE GA-Z270X-UD5, GIGABYTE Aorus Z270X-Gaming 7 и т.д.
*Интересный момент у ноутбуков Apple MacBook Pro Late 2016 есть несколько портов Thunderbolt 3 (4х в старших моделях), поэтому был проведен эксперимент, с подключением двух шассии: Sonnet eFX Breakaway Box и AKiTiO Node eGFX Box с видеокартами NVIDIA GTX GeForce 1080 и NVIDIA GTX GeForce 1080 Ti.


Thunderbolt 3

Характеристики участвовавших в тестировании моделей:
rMBP>eGPUx2 V2 - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порту с правой стороны, а NVIDIA GTX GeForce 1080 GPU через AKiTiO Node eGFX Box подсоединена к Thunderbolt 3 порту с левой стороны MacBook Pro 2016 15-inch.
cMP>Dual 1080s- Dual NVIDIA GTX GeForce 1080 GPUs in x16 Slots 1 and 2 of the Mac Pro tower.
rMBP>eGPUx2 V1 - NVIDIA GTX GeForce 1080 GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порту с правой стороны, и вторая NVIDIA GTX GeForce 1080 GPU через AKiTiO Node eGFX Box подсоединена к Thunderbolt 3 порту с левой стороны MacBook 2016 Pro 15-inch.
cMP>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU вставлена в PCIe x16 Slot 1 на рабочей станции Mac Pro.
rMBP>Break>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 3 порт ноутбука MacBook Pro 2016 15-inch.
nMP>Break>1080Ti - NVIDIA GTX GeForce 1080 Ti GPU через Sonnet eFX Breakaway Box подсоеденена к Thunderbolt 2 порт рабочей станции Mac Pro 2013.
- Blender - рендерилась 3D сцена BMW GPU Benchmark, время в секундах, чем меньше, тем лучше.


Thunderbolt 3

- Octane Render рендерилась Benchmark Scene с помощью CUDA, время в секундах, чем меньше, тем лучше.

Thunderbolt 3

- DaVinci Resolve - воспроизведение 1080p клипа с один Noise Reduction node в проекте Candle (чем больше fps, тем лучше).

Thunderbolt 3

- DaVinci Resolve - воспроизведение без эффектов .R3D видео с разрешением 5120x2160 (чем больше fps, тем лучше).

Thunderbolt 3

*Стоит учесть, что непонятно как MacBook Pro 2016 делит линии и какой порт Thunderbolt 3, какие линии использует. Процессорных линий всего х16, х8 из них отданы для дискретной видеокарты. Портов всего четыре, значит, как минимум для двух портов Thunderbolt 3 использовались линии чипсета, где узким местом может выступать шина DMI соединяющая чипсет и процессор, она имеет ширину, равную: PCIe 3.0 x4.
Компания Apple о Thunderbolt 3:
Thunderbolt 3 отличается невероятной скоростью и универсальной функциональностью. Он обеспечивает в два раза более высокую пропускную способность, чем Thunderbolt 2, и позволяет передавать данные, заряжать устройства и транслировать видео — всё это через один компактный разъём. А благодаря интерфейсу USB-C порт Thunderbolt не только самый быстрый и многофункциональный, но и очень удобный.
Thunderbolt 3 передаёт данные со скоростью до 40 Гбит/с, что в два раза быстрее Thunderbolt 2 и в восемь раз быстрее USB 3. И обеспечивает мгновенное подключение к док-станциям, мониторам и другим устройствам. Используя последовательное подключение, вы можете соединить до шести устройств Thunderbolt в единую цепь. А значит, концентраторы и коммутаторы больше не понадобятся. Благодаря невероятной пропускной способности интерфейса можно, например, подключить к компьютеру внешний жёсткий диск, а уже к диску — монитор. И всё будет работать идеально.
Thunderbolt 3 обеспечивает в два раза большую пропускную способность, чем Thunderbolt 2, что позволяет подключить к iMac два монитора 4K или один монитор 5K. А на модели MacBook Pro 15 дюймов установлены сразу два контроллера Thunderbolt, которые могут передавать изображение на два монитора 5K — это очень удобно для редактирования фотографий и видео высокого разрешения. Thunderbolt 3 совместим с мониторами, оснащёнными портами DisplayPort, а также позволяет подключать мониторы HDMI и VGA через адаптер.
Технология Thunderbolt 3 позволяет передавать электроэнергию в двух направлениях через один и тот же порт USB-C. То есть можно заряжать само устройство или подключить к нему другое на подзарядку. Порт обеспечивает до 100 Вт мощности, так что всего одним кабелем можно подключить док-станцию или монитор, и при этом заряжать ваш MacBook Pro.
Thunderbolt 3 с технологией USB-C, это поистине универсальный интерфейс. Используя один кабель или кабель с адаптером, вы можете подключить практически любое устройство, в том числе приобретённые ранее устройства Thunderbolt 2.
Порты Thunderbolt 3 (USB-C) на iMac и MacBook Pro совместимы со всеми устройствами и мониторами, которые вы приобрели ранее. Используйте приведённую ниже таблицу, чтобы определить, какой именно кабель или адаптер вам необходим для подключения любимого устройства.

Вторую часть обзора читаем здесь.
