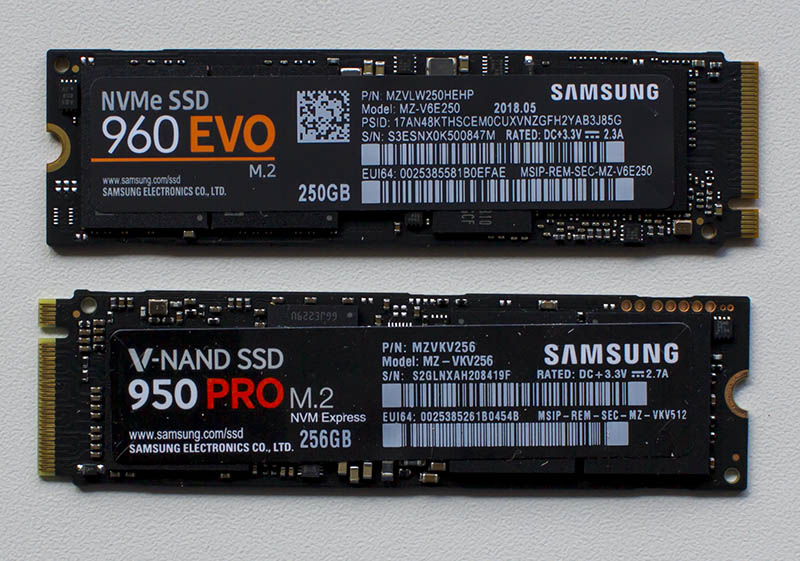

Создадим и протестируем RAID 0 массив из двух M.2 PCIe NVMe накопителей, а именно: Samsung 960 EVO (MZ-V6E250BW) и Samsung 950 PRO (MZ-V5P256BW).


Samsung 960 EVO (MZ-V6E250BW)

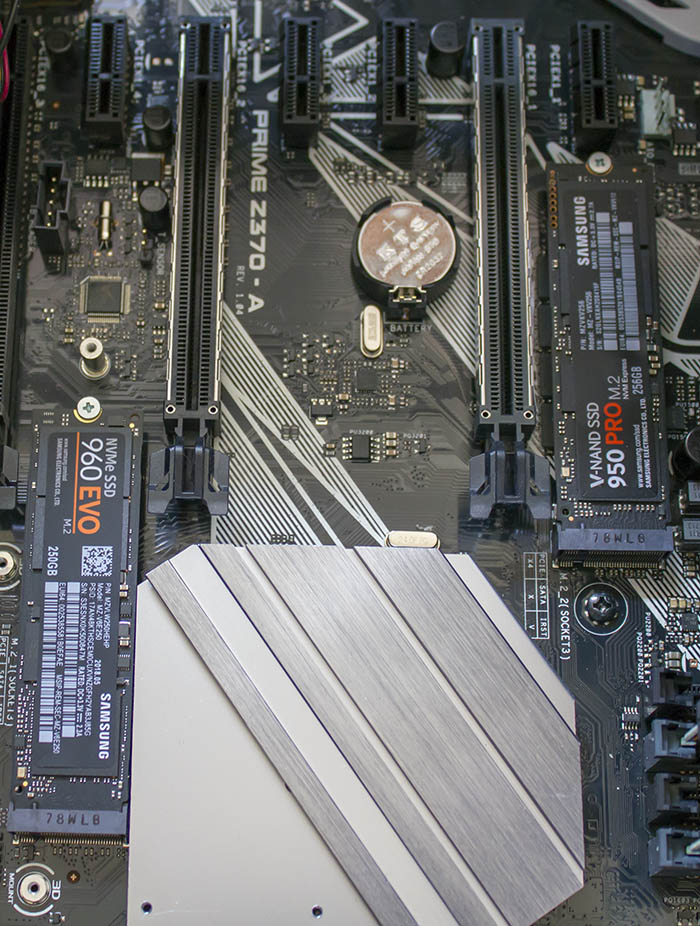

Вставляем M.2 PCIe NVMe накопители в M.2 слоты на материнской плате ASUS PRIME Z370-A, также если есть только один M.2 слот (или второй занят SATA накопителем), можно использовать адаптер ASUS HYPER M.2 X4 MINI, который установлен в третий PCIe 3.0 x16 слот, который обслуживается чипсетом (PCH) и обеспечивает четыре линии PCIe 3.0.
Для этого слота необходимо установить полную скорость, идем в раздел Advanced > Onboard Devices Configuration (Дополнительно > Конфигурация встроенных устройств) и для пункта: PCI-EX16_3 Bandwidth выбираем режим: X4 Mode.


Samsung 960 EVO (MZ-V6E250BW)

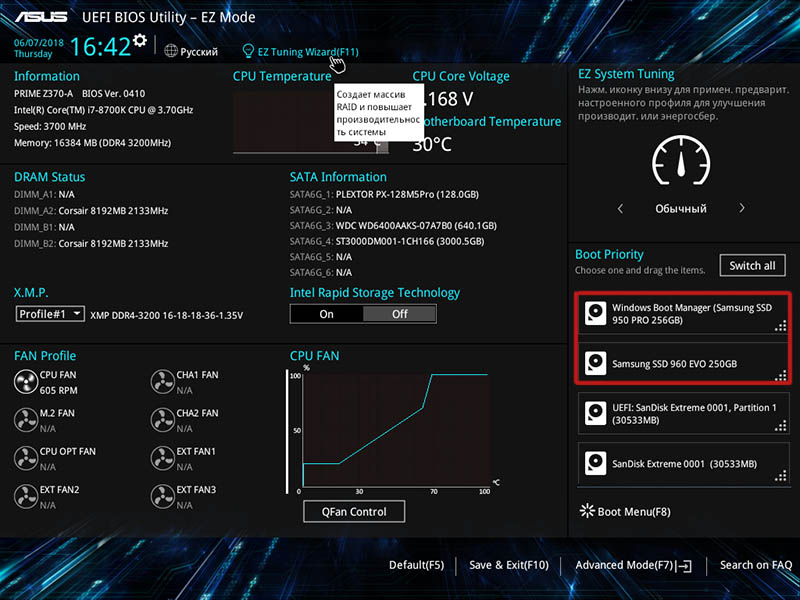

Идем в BIOS материнской платы ASUS PRIME Z370-A (удерживаем клавишу Delete при загрузке) и нажимаем на EZ Tuning Wizard (F11). Описание функции: Создает массив RAID и повышает производительность системы. Т.е. это пошаговый помощник создания RAID массива.


Samsung 960 EVO (MZ-V6E250BW)

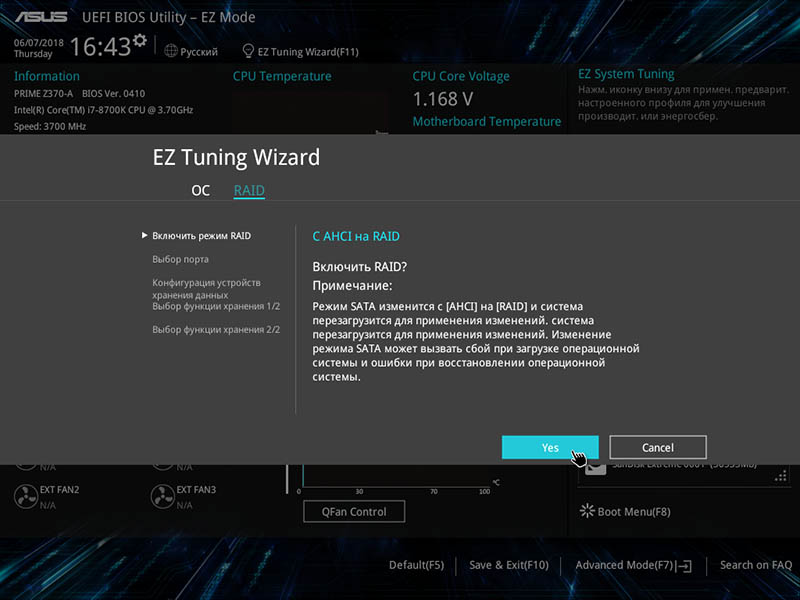

В EZ Tuning Wizard переключаемся на закладку RAID. Появится следующая информация: Включить RAID? Примечание: Режим SATA изменится с [AHCI] на [RAID] и система перезагрузится для применения изменений. Изменение режима SATA может вызвать сбой при загрузке операционной системы и ошибки при восстановлении операционной системы. Нажимаем на кнопку: Yes.


Samsung 960 EVO (MZ-V6E250BW)

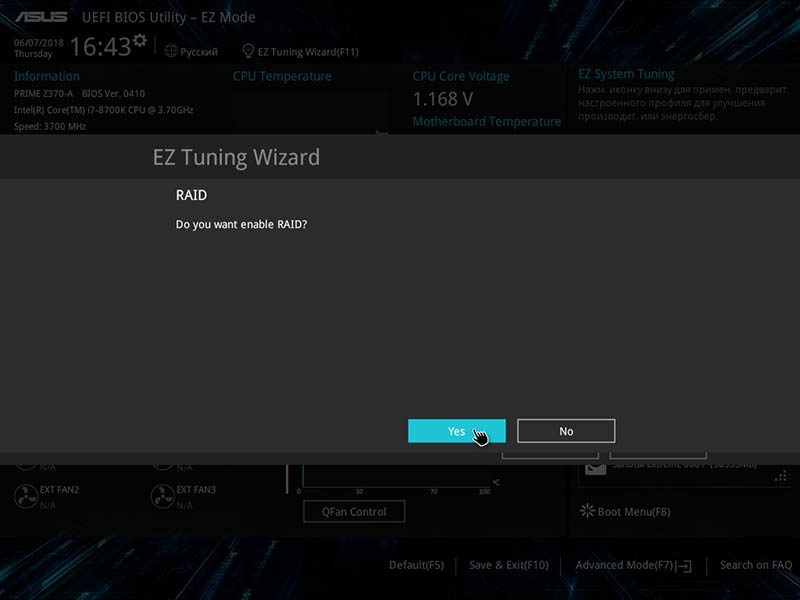

Do you want enable RAID? Yes. (Вы хотите включить RAID? Да.).

Samsung 960 EVO (MZ-V6E250BW)

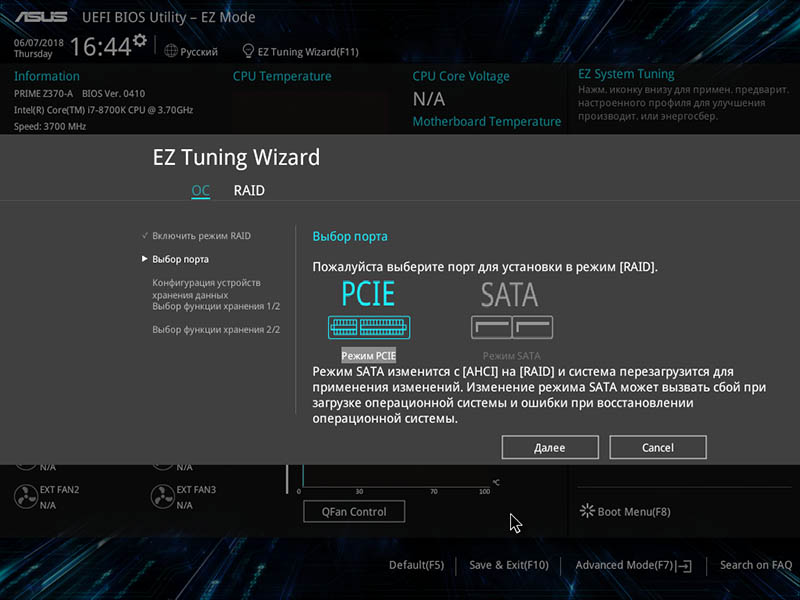

Выбор порта. Пожалуйста выберите порт для установки в режим [RAID]. Выбираем: Режим PCIE и нажимаем на кнопку: Далее.


Samsung 960 EVO (MZ-V6E250BW)

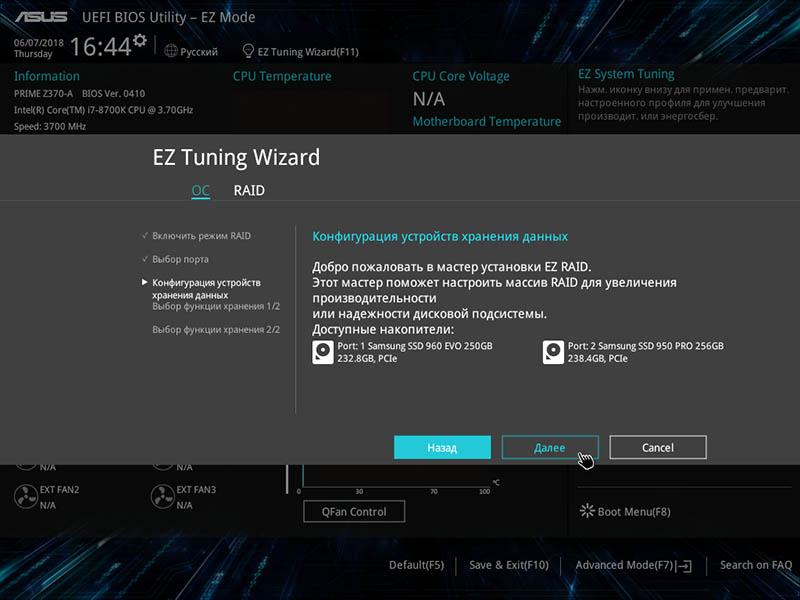

Конфигурация устройств хранения данных. Добро пожаловать в мастер установки EZ RAID. Этот мастер поможетнастроить массив RAID для увеличения производительности или надежности дисковой подсистемы.
И смотрим чтобы в списке доступные накопители, были правильные диски. Нажимаем на кнопку: Далее.


Samsung 960 EVO (MZ-V6E250BW)

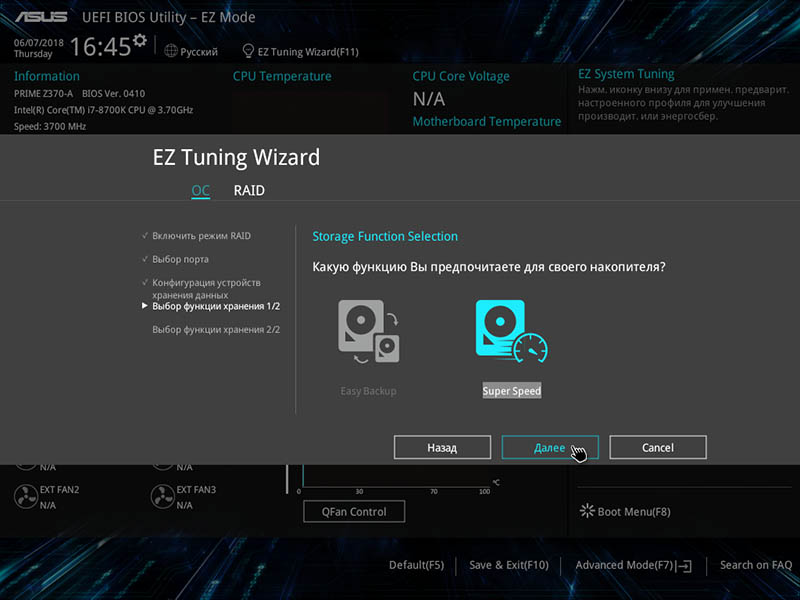

Storage Function Selection. Какую функцию Вы предпочитаете для своего накопителя? Есть два варианта: Easy Backup (это зеркалирование, Raid 1) и Super Speed (это чередование, Raid 0 и Raid 5). Выбираем: Super Speed и нажимаем Далее.


Samsung 960 EVO (MZ-V6E250BW)

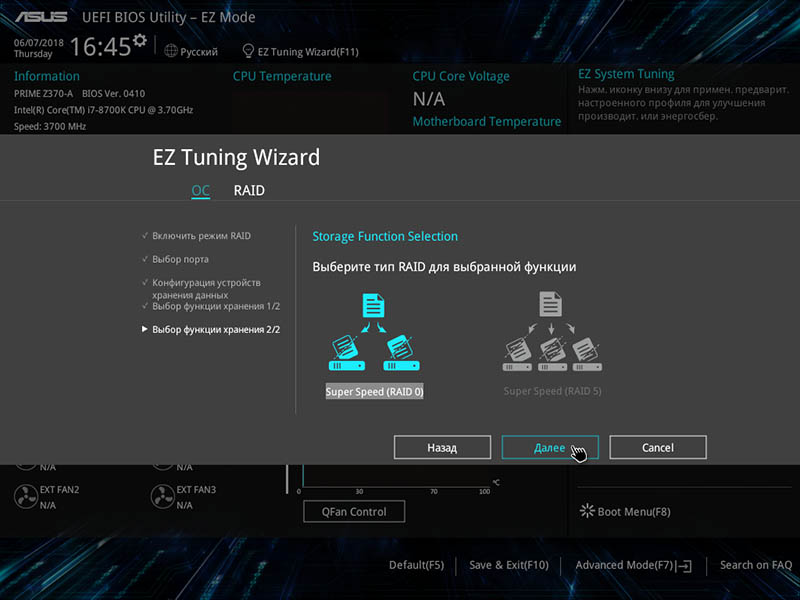

Выберите тип RAID для выбранной функции. Выбираем: Super Speed (RAID 0) и нажимаем: Далее.

Samsung 960 EVO (MZ-V6E250BW)

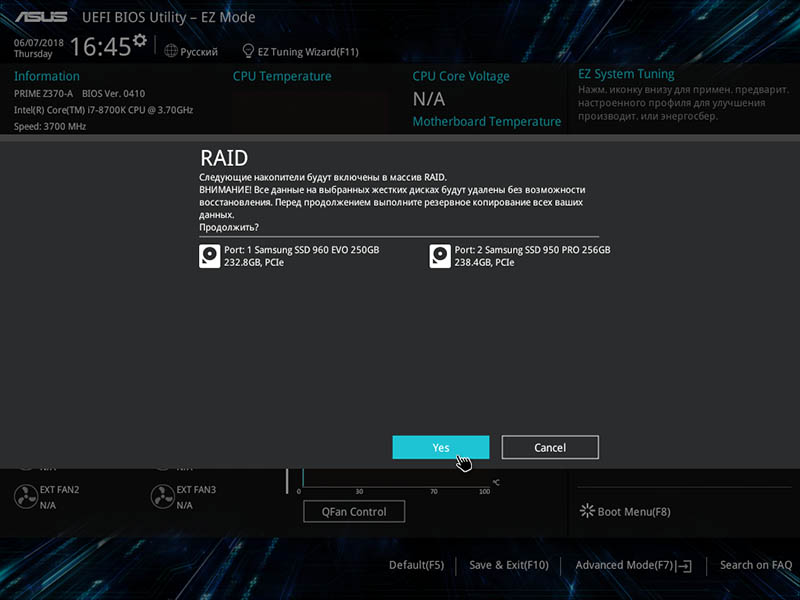

RAID. Следующие накопители будут включены в массив RAID.
ВНИМАНИЕ! Все данные на выбранных жестких дисках будут удалены без возможности восстановления, перед продолжением выполните резервное копирование всех ваших данных.
Продолжить? Нажимаем на кнопку: Yes.


Samsung 960 EVO (MZ-V6E250BW)

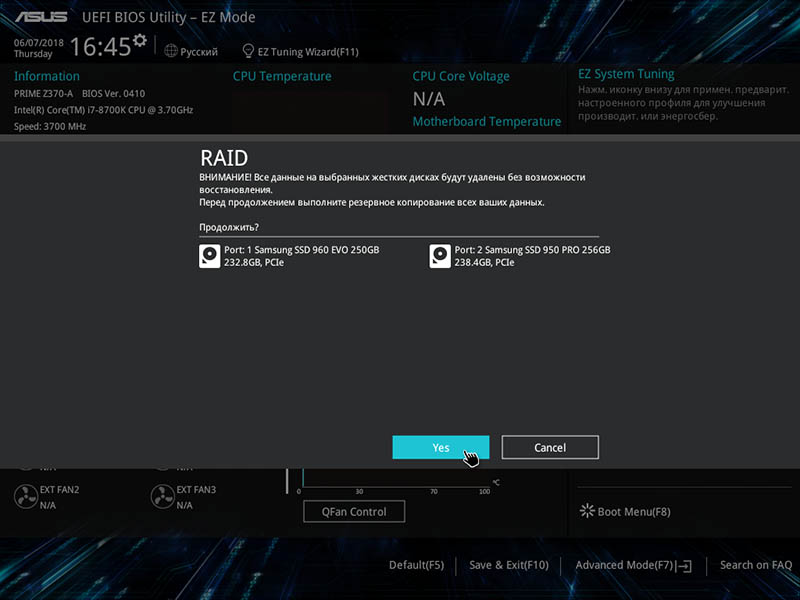

Еще раз нажимаем на кнопку: Yes.

Samsung 960 EVO (MZ-V6E250BW)

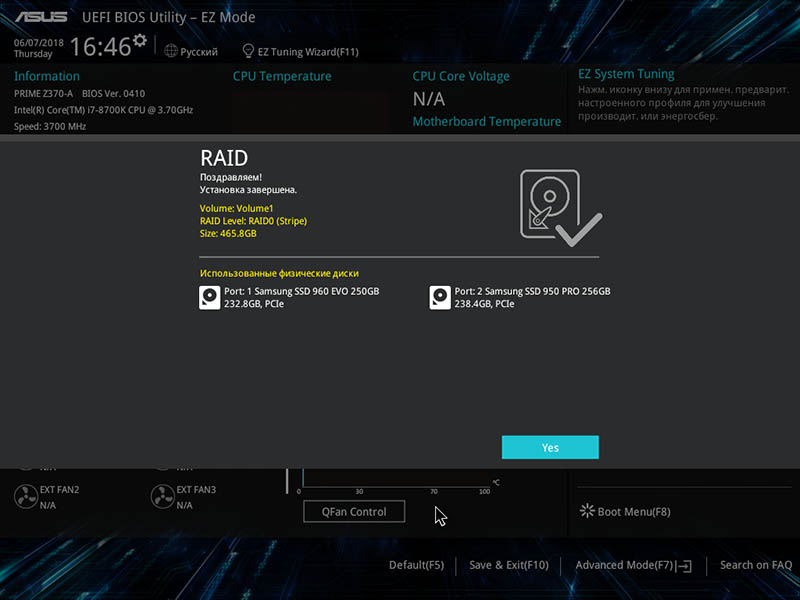

Поздравляем! Установка завершена. Yes.

Samsung 960 EVO (MZ-V6E250BW)

Читаем далее.
