Выбираем мобильную рабочую станцию

Продолжаем знакомство с новыми течениями в "ноутбукостроении", и постараемся рассмотреть все вопросы связанные с выбором мобильной рабочей станции для работы с графикой, видеомонтажом и композитингом. Не будем рассмотривать профессиональные мобильные рабочие станции, которые как правило оснащаются мало кому нужными (кроме пользователей CAD) и дорогими профессиональными дискретными видеокартами серий AMD FirePro, nVidia Quadro и даже ускорителями в формате MXM типа Tesla M6. Для наших задач достаточно купить просто игровой ноутбук с дискретной видеокартой c GDDR5 видеопамятью. Т.е. речь идет о настольных ноутбуках, мобильные ноутбуки и ультрабуки, к ним совсем другие требования и как правило: один твердотельный диск и интегрированная графика, и главное для них время работы от аккумулятора, габариты и вес. Они как правило поставляются в стильных тонких корпусах, из-за чего возникают проблемы с охлаждением и мощные процессоры могут уходить в троттлинг (т.е. при достижении определенной температуры, сбрасывать тактовые частоты, что при ренедеринге в программах Adobe Premiere Pro CC 2017 и Adobe Media Encoder CC 2017 может приводить к ошибке рендеринга: Error compiling movie. Unknown error.
Также не рассматривается платформа AMD (из-за низкой производительности) и "опоздавшие" процессоры Intel Core пятого поколения (Broadwell-H), а сосредоточимся на процессорах Intel Core шестого поколения (Skylake-H), среди которых есть и мобильные процессоры Xeon, а также модели с разблокированным множителем.
На серверном мобильном процессоре Intel Xeon E3-1505M v5 и мобильном чипсете Mobile Intel CM236 построены профессиональные мобильные рабочие станции: MSI WS60 (6QJ-019), MSI WT72 (6QJ-294), MSI WT72 (6QK-293), MSI WT72 (6QL-291), HP ZBook 15 G3. На процессоре Intel Xeon E3-1535M v5 топовые рабочие станции: Lenovo ThinkPad P50. Процессор Intel Xeon E3-1575M v5 с мощной интегированной графикой Intel Iris Pro Graphics P580 на рабочих станциях: HP ZBook 17 G3. Но как выше и писалось данный раздел ноутбуков мы рассматривать не будем (только из-за ценового фактора).
Мобильные процессоры. Один из самых популярных процессоров для мощных игровых ноутбуков и рабочих станций является четырехъядерный процессор шестого поколения: Intel Core i7-6700HQ и реже используется процессор: Intel Core i7-6820HQ (он на 100МГц быстрее i7-6700HQ и имеет кэш память третьего уровня как у настольных процессоров: 8Мбайт), на топовых игровых ноутбуках устанавливается процессор Intel Core i7-6820HK он имеет те же характеристики, что и i7-6820HQ, но отличается от него разблокированным множителем..
Интересный момент, теперь процессоры Intel Core i5 стали четырехъядерными и соответственно являются лидерами по соотношению цена/эффективность, это модель: Intel Core i5-6300HQ.
Поддержка технологии Hyper Threading для четырехъядерных процессоров, дает 8х логических потоков (в среднем в программе Adobe Premiere Pro CC 2015 мы получаем прибывку в 20% прироста производительности).
Процессоры Intel Core i7-6хххU (т.е. с последней буквой U расшифровываются как: ULV (ultra low voltage)) являются двухъядерными энергоэффективными процессорами, и не подходят для создания мобильной рабочей станции, ввиду низкой производительности (их используют например в серии ноутбуков Apple MacBook Air).
Память. Использование памяти DDR4 кроме увеличения частоты работы, также по сути увеличило вдвое объем используемой памяти. Например в продаже уже есть 64Гб наборы модулей памяти G.SKILL Ripjaws DDR4 SO-DIMM 2800MHz с таймингами: 18-18-18-43 и рабочим напряжением 1.2В.
Какой объем памяти надо устанавливать (покупать) в ноутбуке? Требования к объему зависит от количество процессорных потоков (логических и физических), соответственно на 4 физических потока (Intel Core i5) нужно выделить 8Гб (по 2Гбайта на поток), а на 8 логических потоков (Intel Core i7) соответственно 16Гб памяти. На самом деле, формула выглядит следующим образом: 1.5Гб х на количество потоков. Но так как всю память нельзя забирать, и необходимо выделить ее и для системы и других приложений:

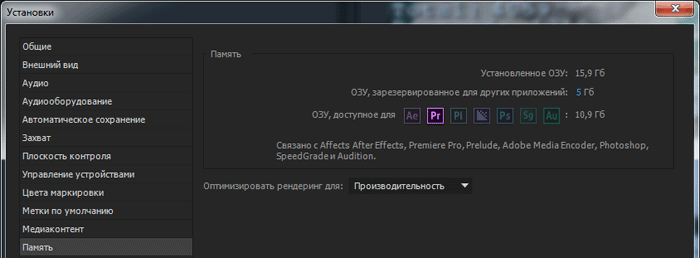

количество используемой памяти в Adobe Premiere Pro CC 2016

То формула была округлена для удобства. "Голод памяти" может съесть производительность процессора, но и большое количество выделяемой памяти для программы Adobe Premiere Pro CC 2015 также не лучший вариант.
Бывают некоторые модели ноутбуков продаются с одной 8Гб планкой памяти (как пример модель: MSI GE72 6QD-036RU Apache Pro), чтобы пользователь докупил вторую планку самостоятельно (в основном ноутбуки имеют всего 2x SODIMM слота, только небольшое количество имеет 4x SODIMM слота (варианты сверх портативных ультрабуков, где память распаяна мы не рассматриваем), позволяя поставить 64Гб оперативной памяти, что актуально для программ активно ее использующих: Adobe After Effects CC 2016, Adobe Photoshop CC 2016 и т.д.). Так вот не стоит бояться, что память работает в одноканальном режиме, а не двухканальном, снижение производительности в зависимости от приложения будет незначительным (до 10%). Но позволит растянуть бюджет и со временем докупить второй модуль, это лучше чем потом у вас на руках окажутся два ненужных модуля по 4Гбайта, и вам придется докупать уже два 8Гб модуля.
Процессоры шестого поколения Intel Skylake, как и процессоры четвертого поколения Intel Hanswell и пятого поколения Intel Broadwell более чувствительны к скорости модулей памяти, поэтому можно устанавливать модули памяти работающие на более высоких частотах.

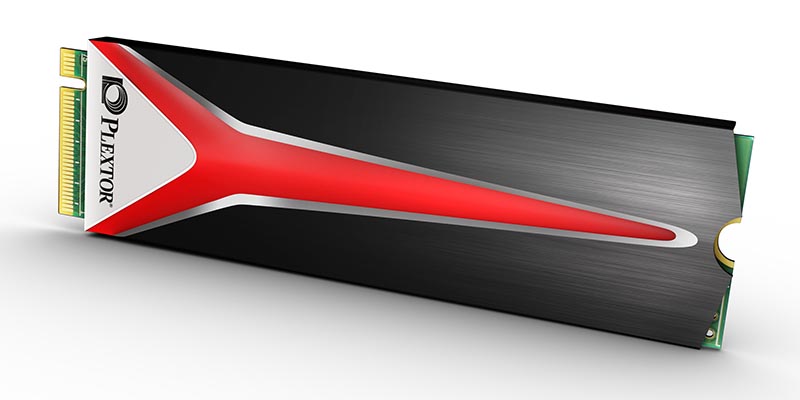

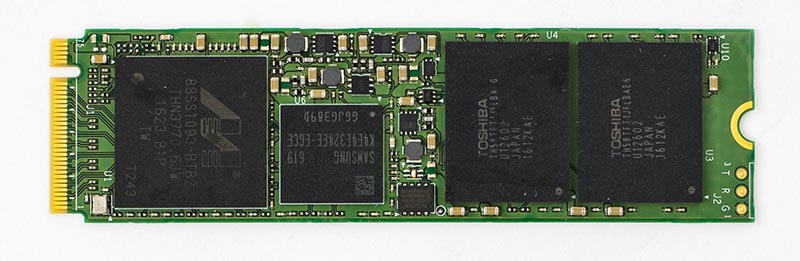

Дисковая подсистема: с приходом M.2 PCI дисков с интерфейсом PCIe 3.0 x4 (32Gb/s), что стало возможным благодаря тому что мобильные чипсеты Intel HM170 Express стали поддерживать до 16 линий PCI Express 3.0 (8GT/s), дисковая подсистема перестала быть узким местом ноутбуков.
Но также не отпадает вопрос, о доступности дополнительных отсеков расширения и слотов, а также как производитель конкретного бренда относится к вскрытию гарантийных пломб, стикеров и т.п. Идеальный вариант, это два отсека для 2.5-дюймовых диска и один или два M.2 PCI слота (у 17-дюймовых моделей ноутбуков). Хотя теперь со скоростными портами USB 3.1 Gen2 и Thunderbolt, для настольной работы можно использовать и внешние диски (массивы дисков).
Также есть и варианты использующие Raid массивы в стандартной комплектации. Например в ноутбуках серии MSI GT72S 6QE Dominator Pro G используется Super RAID 4 с двумя дисками M.2 PCI-E Gen3 x4 (Samsung SM951 MZVPV256HDGL-00000) и логическим интерфейсом NVMe, объединённых в массив RAID 0, что гарантирует скорость чтения более 3.3 Гб/сек! Скорость чтения/записи Super RAID 4 в 18 раз превосходит быстродействие двух HDD-дисков объемом по 750Гб (7200rpm), объединённых в RAID 0. И плюс 1Тб 2.5-дюймовый жесткий диск со скоростью вращения шпинделя 7200 оборотов в минуту, подойдет для хранения данных большого объема.

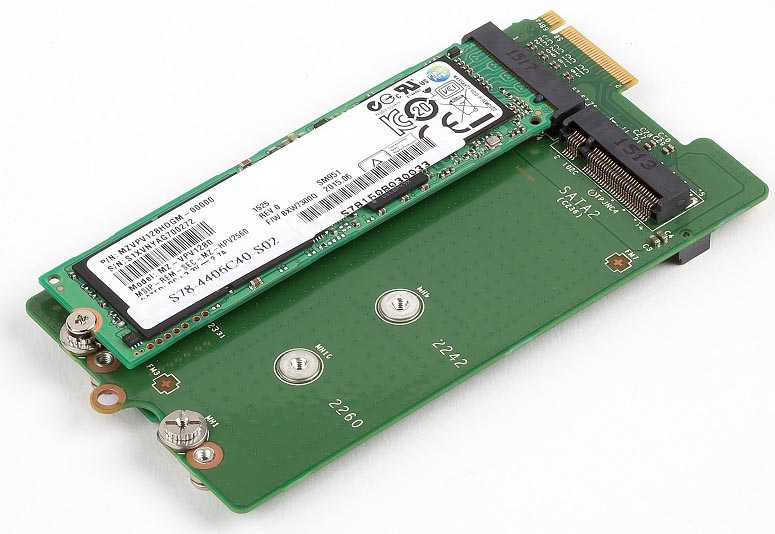

Samsung SM951 MZVPV256HDGL-00000

В ноутбуках: Apple MacBook Pro MF841RU/A и Apple MacBook Pro MF840RU/A установлен твердотельный диск с интерфейсом PCIe x4. Флэш-память нового ноутбука до 2.5 раз быстрее, чем у предыдущего поколения. Общая пропускная способность достигает 2,0 ГБ/с. В сочетании с четырхъядернымядерными процессорами и мощной графической системой, это обеспечивает быструю работу даже при самом ресурсоёмком монтаже в Adobe Premiere Pro CC 2015 и Apple Final Cut Pro X. А поскольку в этих моделях MacBook Pro установлены флэш-накопители ёмкостью до 1 Тбайта, все важные файлы всегда будут у вас под рукой. Кроме того, у флэш-накопителя нет подвижных деталей, поэтому он очень надёжен и работает совершенно бесшумно.
Также довольно популярны адаптеры позволяющие установить 2.5" SSD диск вместо ODD привода, например: переходники 2.5" SATA/miniSATA в отсек SlimDVD 12.7 мм Espada SS12 и 2.5" SATA/miniSATA в отсек SlimDVD 9,5 мм Espada SS95U. Они вставляются в ноутбук вместо привода оптических дисков. Для подключения дополнительного HDD/SSD с интерфейсом SATA.
Интегрированная графика. Данный тип графики интегрирован в процессор ноутбука, встречаются как совсем простые решения, так и относительно производительные: серии Intel Iris Pro Graphics (которая официально поддерживается движком "Аппаратное GPU-ускорение ядра Mercury Playback (OpenCL)", а в программе Adobe Premiere Pro CC 2016 будет также использоваться для декодирования H.264 видео на таймлайне).
Также стоит отметить, что как на платформе Windows, так и на платформе Mac доступна технология аппаратного кодирования видео Intel Quick Sync Video, она штатно поддерживается программами видеомонтажа Grass Valley EDIUS Pro, Sony Vegas Pro, Apple Final Cut Pro X и с помощью плагинов программой Adobe Premiere Pro CC 2017. Поддержка аппаратного кодирования видео в форматы: Mpeg2 / H.264 / H.265.
Интегрированная графика Intel HD Graphics девятого поколения Gen9 которая используется в процессорах Intel Skylake (Intel HD Graphics 530) поддерживает аппаратное декодирование H.264/HEVC(H.265) видео. Например в Grass Valley EDIUS Pro Version 8.10.188 и выше, такая функция называется: Accelerated 4K H.264 playback.
Топовая интегрированная графика Intel Iris Pro Graphics пришедшая на смену решению Intel Iris Pro 6200 (использовалась в мобильных процессорах пятого поколения Intel Broadwell), это Iris Pro 580, будет доступна в процессорах: Intel Core i5-6350HQ, Core i7-6770HQ, Core i7-6870HQ и Core i7-6970HQ.
Дискретная графика, в этом месте у пользователей больше всего вопросов, и производители чипсетов и ноутбуков вносят большую путанницу. Для работы движка Mercury Playback Engine GPU Acceleration очень важна пропускная способность памяти, даже для настольных вариантов видеокарт, а для нотубуков проблема стоит еще острее, поэтому если не хочется, чтобы ваш чипсет работал на 50% медленнее (хотя справедливости ради стоит отметить, что производители стараются немного компенсировать производительность для чипсетов с использованием памяти GDDR3, и та же компания nVidia для таких чипсетов поднимает тактовую частоту ядра, относительно чипсетов использующих GDDR5 память. Но если для приложения наиболее важна пропускная способность памяти, увеличение тактовой частоты ядра не спасет ситуацию), необходимо внимательнее подходить к выбору дискретной видеокарты. Высокая пропускная способность памяти, только у чипсетов работающих с GDDR5 памятью.
Например есть чипсеты которые гарантированно работают только с GDDR3 памятью, некоторые поддерживают оба типа памяти (либо GDDR3, либо GDDR5), и есть чипсеты nVidia GeForce GTX 960M и выше уже работают только с GDDR5 памятью. А вот близкий чипсет по характеристикам nVidia GeForce GTX 950M поддерживает оба типа памяти, и не так просто найти и узнать какой тип установлен на данной модели ноутбука, поэтому надо до покупки точно проверять эту информацию.
Немного об аппаратном декодировании и кодировании видео. Например бюджетный чипсет GM107 (видеокарты nVidia Quadro M1000M, Quadro M2000M, GeForce GTX 950M и GTX 960М) использует шестое поколение PureVideo HD видео декодера (VP6), предлагая улучшенную производительность декодирования видео H.264 и MPEG-2. VP6 поддерживает все функции предыдущего поколения (PiP, 4К, кодирование видео через NVENC API). Подробнее о использовании NVENC и его преимуществах относительно Intel Quick Sync Video можно прочитать здесь. Технологию NVENC и соответственно аппаратное кодирование видео в форматы H.264 поддерживают только чипсеты Kepler и Maxwell, а H.265 только Maxwell 2.0.
*С какой графикой выбрать Apple MacBook Pro для Adobe Premiere Pro CC 2015, AMD или nVidia? Читаем об этом здесь.
*Некоторые модели ноутбуков выпускаются с дискретной графикой в форм-факторе MXM, что позволяет сделать в будущем ее апгрейд. Например компания MSI для своей серии ноутбуков MSI GT72 предлагает комплект обновления дискретной графики MXM Graphics Card Upgrade Kit, что дает возможность для обновления видеокарты ноутбука в будущем. Каждый раз, когда на рынке появляется GPU нового поколения, вы сможете просто заменить GPU-модуль (официально не предназначено для самостоятельной установки конечными пользователями).
В большинстве ноутбуков дискретный видеоадаптер просто распаян на системной плате.
Экран: IPS/TN матрица, глянец/матовая (кто-то никогда не возьмет глянец, кому-то не нравятся матовые панели), какое разрешение 1920х1080 или UltraHD/4K, это все индивидуально. И как в случае с обнаружением «подводных камней» (кукуруза, ШИМ эффект и т.д.) и проблем с качеством (неравномерная засветка и т.д.), стоит все таки потратить немного своего времени и ознакомиться на целевых форумах, с мнением реальных владельцев.
*Для 17-дюймовых FullHD ноутбуков с IPS (In-Plane Switching) матрицей, на большинство моделей ставится матовая матрица LG Philips LP173WF3 но разных ревизий: B1 (LP173WF3-SLB1), B2 (LP173WF3-SLB2), B3 (LP173WF3-SLB3), B4 (LP173WF3-SLB4). Также встречаются ноутбуки с AH-IPS матрицей: LG Philips LP173WF4-SPF1 с LED подсветкой на основе белых светодиодов.
Выбиваются из этого ряда только 10-битные IPS мониторы PremierColor (Dell) и DreamColor (HP), они работают совместно с профессиональными мобильными видеокартами: nVidia Quadro и AMD FirePro.
*Основные производители матриц для ноутбуков: AUO, Chi Mei Optoelectronics, Samsung, Hannstar, LG Philips, Sharp, Chunghwa.
Различные порты расширения: USB 3.0 теперь никого не удивишь, так как его поддержка реализована силами самого чипсета Intel HMххх Express, а для поддержки нового интерфейса USB 3.1 Gen2 с пропускной способностью 10 Гбит/с используются сторонние дискретные контроллеры: двухпортовый контроллер ASMedia ASM1142 и контроллер Alpine Ridge от Intel. Первый вариант обслуживает два порта USB 3.1 и как правило подключается одной линией PCIe 3.0 с пропускной способностью 8 Гбит/с (а интерфейс имеет пропускную способность 10 Гбит/с), а второй двумя или четырьмя линиями PCIe 3.0 с пропускной способностью 16 Гбит/с или 32 Гбит/с.
Есть: USB Type-C (это USB 3.0 5Гбит/с), есть USB 3.1 Gen1 (5Гбит/с) и USB 3.1 Gen2 (10Гбит/с), а например компания MSI называет свои порты USB 3.1 с пропускной способностью 10 Гбит/с как USB 3.1 SuperSpeed+.
Порты Thunderbolt 3, как опция присутствует в описаниях, и возможно в недалеком будущем не будут экзотикой на платформе Windows.
Чипсет Intel Alpine Ridge (Intel DSL6540) реализован через тип соединения USB Type-C и совместим с интерфейсами DisplayPort 1.2, USB 3.1 Gen2 и Thunderbolt 3.
Что дает интерфейс Thunderbolt 3: удвоеннyю скорость передачи данных до 40 Гбит/с, также с помощью интерфейса Thunderbolt 3 через порт USB Type-C можно выводить видео с разрешением 4К (3840х2160) с частотой кадров 60 к/с (fps). Заявлена возможность одновременно подключать до 6 внешних устройств, и порт может питать потребителей мощностью до 100 Вт.
Компания NVIDIA, в драйверах версии ForceWare 361.75 WHQL "Game Ready" реализовала предварительную поддержку видеокарт построенных на чипсете Maxwell 2.0: GeForce GTX Titan, серия GeForce GTX 900 (GTX 980 Ti/980/970/960) и Maxwell 1.0: GeForce GTX 750 Ti и 750, для работы с интерфейсом Thunderbolt 3. Что открывает путь к использованию внешних дискретных видеокарт, что достаточно актуально даже для мощных ноутбуков.
Подробнее о совместном использовании Thunderbolt 3 корпусов и десктопных видеокарт читаем здесь.
Первый серийный продукт это Razer Core, plug-and-play решение для подключения дискретных видеокарт к ноутбуку по интерфейсу Thunderbolt 3 (USB-C).

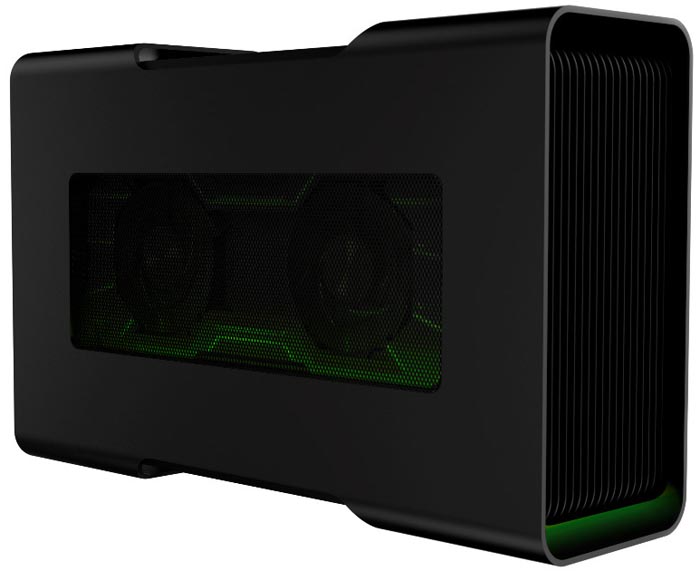

Razer Core

Есть и фирменные разъемы расширения, например: Alienware Graphics Amplifier (AMPL-6743) - по которому к ноутбуку можно подключать док-станцию с внешней видеокартой. По сути это выносные линии PCIe 3.0 x4 (причем процессора, а не чипсета). Это фирменный разъем для ноутбуков серии Dell Alienware.


Alienware Graphics Amplifier (AMPL-6743)

*Компания Apple выпустила серию ноутбуков MacBook Pro Late 2016 в которых имеется 4х (четыре!!!) порта Thunderbolt 3, например в модели Apple MacBook Pro MLH32RU/A.
HDMI 2.0 нативно поддерживается только для GPU построенной на архитектуре Maxwell 2.0. HDMI 2.0 на видеокартах nVidia поддерживает 4K@p60, RGB444, а HDMI 1.4a - 4Kp30, RGB444 или 4K@p60, RGB420.
Нативная поддержка HDMI 2.0 для интегрированой графики Intel будет добавлена в процессорах Cannon Lake, а на данный момент его поддержка реализована через чипсет MegaChips MCDP28.
Поддержка HDMI 2.0a у видеокарт AMD появится только у четвертого поколения Graphics CoreNext GPU с кодовым именем Polaris, и связана с 14нм техпроцессом.
Система охлаждения. Неудачная система охлаждения при мощном "железе" может при высокой и/или продолжительной нагрузке, приводить к троттлингу (снижению частот процессора). Такая ситуация например на ноутбуках MSI PE70 6QE-062RU и ASUS ROG GL752VW с одинаковыми характеристиками: Intel Core i7-6700HQ, 8Гб DDR4-2133, nVidia GeForce GTX 960. Какой смысл в мощном процессоре, если он будет больше время проводить в троттлинге?
*Также часто можно встретить вопрос, а какой бюджетный ноутбук с минимальными требованиями позволяет работать в программе Adobe Premiere Pro CC 2015. Вот модель ноутбука: ASUS X554LJ (90NB08I8-M06800), как пример самого бюджетного варианта. Ноутбуки серии X556 уже построены на процессоре Intel Skylake модели Intel Core i3-6100U.
*Если вы не нашли ответы на форумах или на сайтах по конкретной модели, или они разнятся, то можно обратиться в службу поддержки производителя ноутбуков. Например если указать модель MSI PE70 6QE-062RU и номер партии 9S7-179542-062, и задать вопрос на электронный адрес rusupport@msi.com то MSI Russia Support оперативно отвечает даже в выходные. Ответ: "В PE70 6QE-061RU устанавливают M.2 SSD Toshiba c интерфейсом подключения SATA Gen3. В ноутбуках серии «Prestige» на процессорах Skylake (6QE, 6QD) один комбинированный слот M.2, поддерживает PCI-E Gen3 x4 (NVMe) и SATA Gen3". Аналогичное справедливо и для других производителей.
*Новые мобильные процессоры Kaby Lake начнут выпускаться к осени, а появятся в рознице намного позже.
*Компания MSI стала крупнейшим в мире производитель игровых ноутбуков с долей рынка в 19%.
*Для чипсетов Intel HM175, QM175 и CM238 при работе с процессорами Kaby Lake-H и Xeon E3 v6 добавлена возможность поддержки накопителей Optane на базе памяти типа 3D XPoint. Микрокод материнской платы должен поддерживать драйверы Intel RST 15.5, а разъёмы M.2 типов 2280-S1-B-M или 2242-S1-B-M должны обеспечивать совместимость с протоколом NVMe Spec 1.1 при пропускной способности, эквивалентной режиму x2 или x4.
