Chieftec Silicon SLC-650C

На блоках питания никогда не стоит экономить. Некачественный блок питания, может унести за собой половину компьютера. И самое страшное, это когда из-за него можно потерять SSD/HDD, на которых могут быть важные данные.
Другая сторона медали, блоки питания могут переживать как и корпус несколько поколений рабочих станций. На качественные блоки питания идёт гарантия уже 12 лет!
В своё время был куплен для рабочих станций блок питания с 7 летней гарантией: Seasonic Platinum-660 (SS-660XP2), которые он успешно отработал и продолжает дальше работать.
Для статьи - сравнения видеокарт GeForce GTX 1060 vs GTX 1660 Ti, понадобилось сменить штатный блок питания Chieftec GPS-500AB A, который шёл в комплекте с корпусом Chieftec BA-02B-B-SL.


Chieftec GPS-500AB A

Он нормально тянет рабочую станцию для тестирования с видеокартой Palit GeForce GTX 1060 Super JetStream с уровнем TDP = 120 Вт, но у видеокарты Palit GeForce GTX 1660 Ti StormX хоть и тот же уровень TDP, но дополнительный силовой разъём PCIe 8-pin (150Вт), а не PCIe 6-pin (75Вт). Поэтому надо было покупать переходник, потом в планах есть протестировать работу Multi-GPU режима, и обе видеокарты этот ветеран уже не потянет.

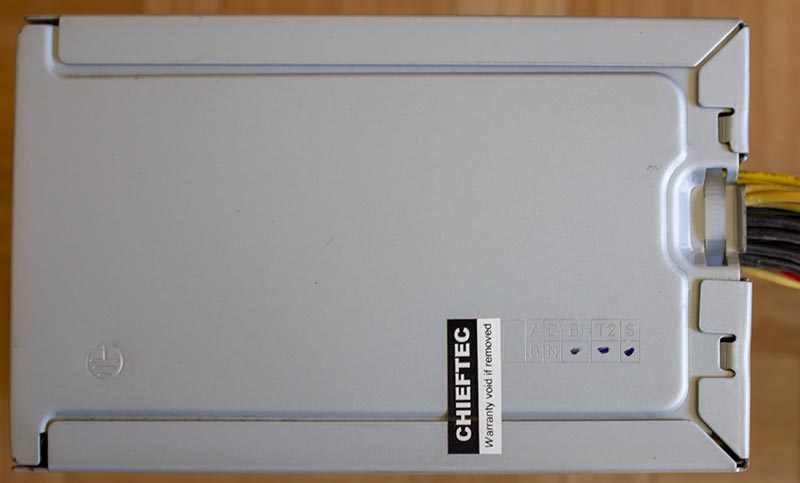

Давайте посмотрим, что у блока питания Chieftec GPS-500AB A внутри после многих лет работы. До сих пор сохранилась гарантийная наклейка:


Chieftec GPS-500AB A

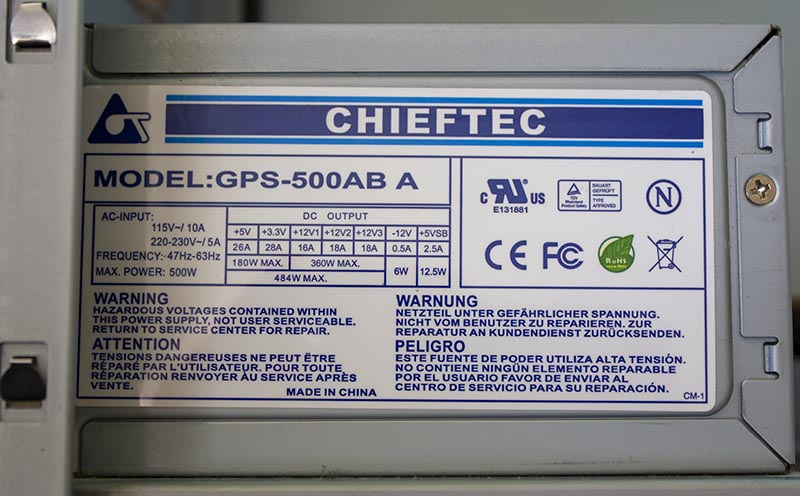

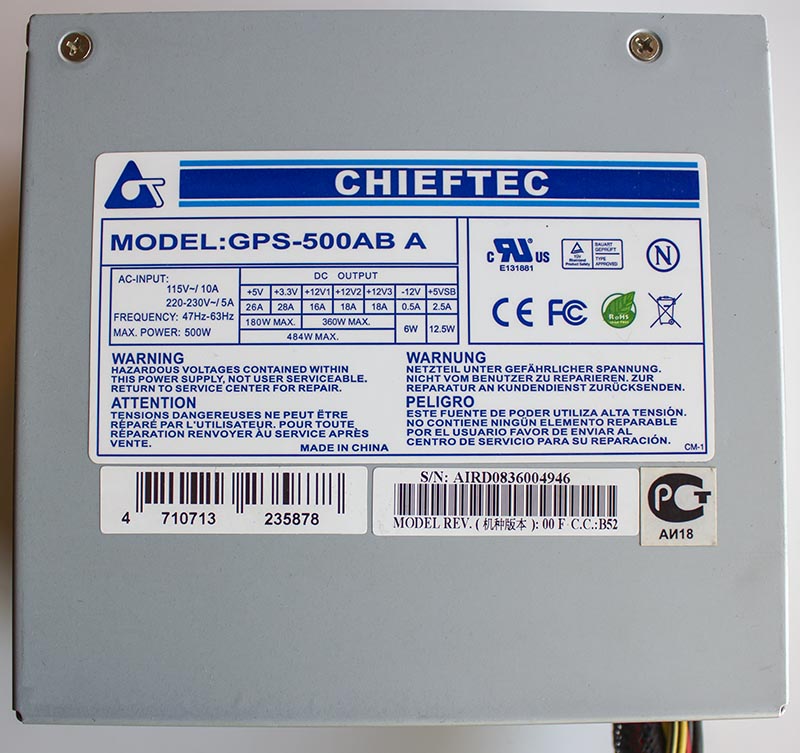

Информационная наклейка: три "виртуальные" 12В линии 16+18+18А выдают мощность 360Вт.

Chieftec GPS-500AB A

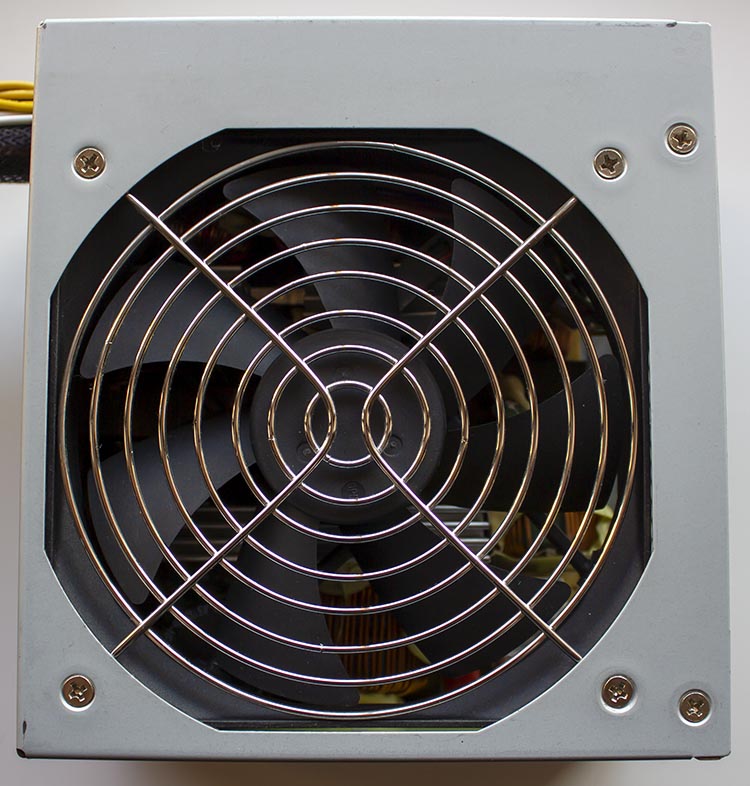

Вентилятор с решеткой, которые крепятся саморезами.

Chieftec GPS-500AB A

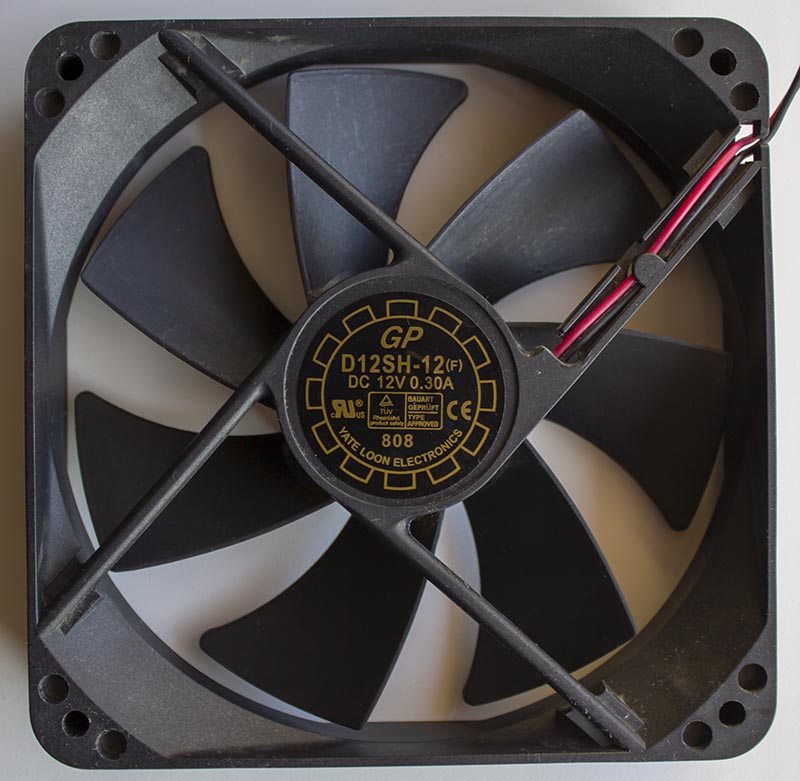

Использован 7-лопастной 120мм вентилятор GP D12SH-12(F) от компании Yate Loon Electronics, с максимальным током потребления 0.30А. Данный вентилятор построен на основе подшипника скольжения.


Chieftec GPS-500AB A

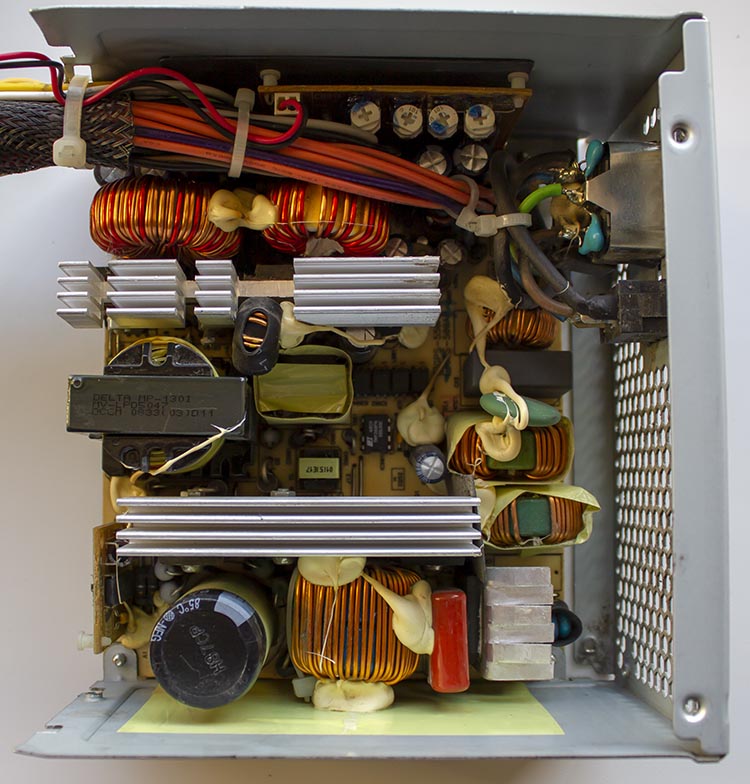

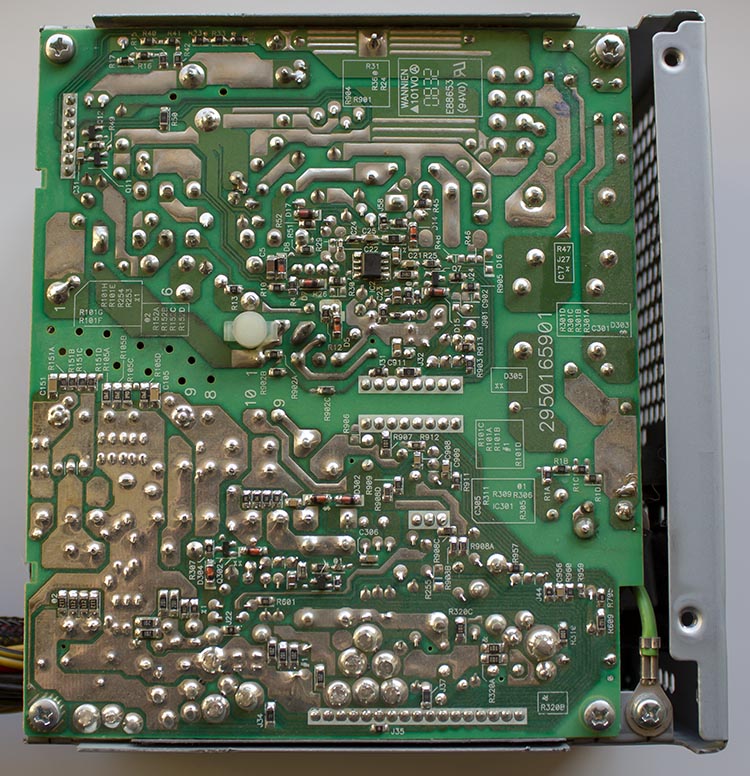

Что внутри. Печатная плата:

Chieftec GPS-500AB A

OEM производитель данного блока питания: Delta Electronics (а не Sirtec как ранее).


Chieftec GPS-500AB A

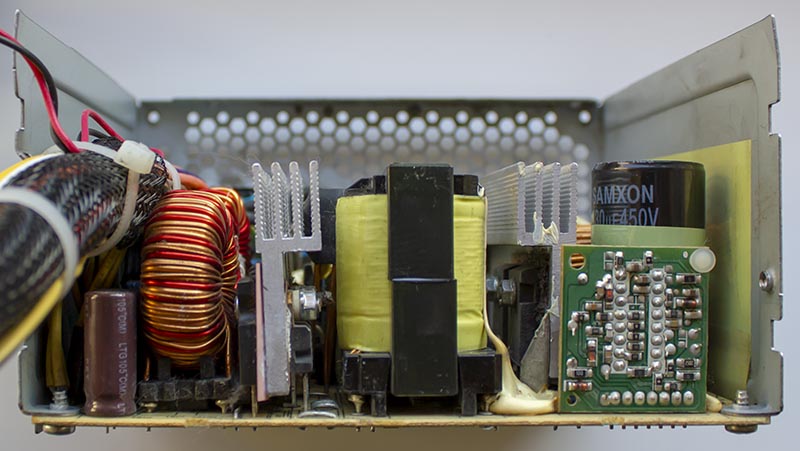

Силовые полупроводниковые элементы (транзисторы инвертора и выпрямительные диоды) разнесены по двум алюминиевым радиаторам.
Модуль Active PFC блока питания построен на микросхеме TEXAS INSTRUMENTS UCC3818N.
Плата с регулятором оборотов вентилятора и схемой защиты от перегрузки.
Во входном выпрямителе стоит конденсатор производства Samxon (450В, 330 мкФ, 85С).


Chieftec GPS-500AB A

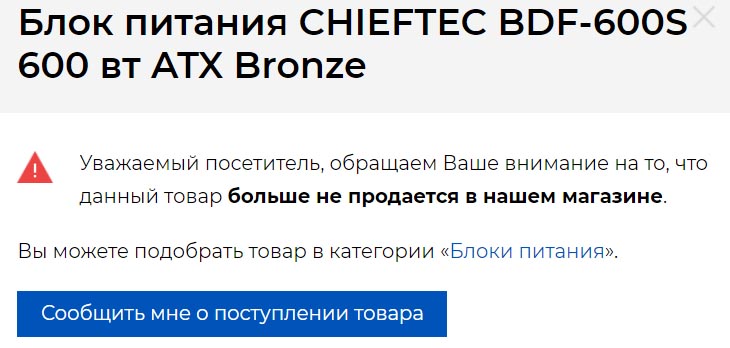

Если что-то советуешь, то сам это и покупай, в этой статье, в рекомендованных сборках, был назван блок питания: Chieftec Proton BDF-600S стоимостью до 4000 рублей. Но, не всегда наши желания, совпадают с наличием товара у продавцов:


Chieftec Silicon SLC-650C

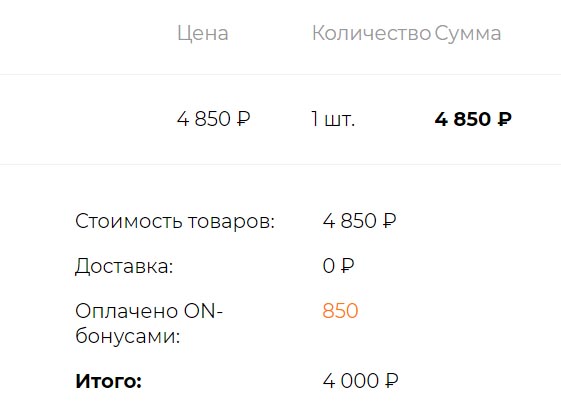

Поэтому было принято решение, взять "чиф", что есть в наличие с тем же сертификатом 80PLUS Bronze. Выбор пал на блок питания: Chieftec Silicon SLC-650C, который с учётом бонусов, и обошёлся в сумму: 4000 рублей.


Chieftec Silicon SLC-650C

Блок питания SLC-650C это блок питания линейки 2018 года, с модульными кабелями, что входят в серию SILICON. Достоинством данной модели является самая современная схемотехника на основе DC-DC преобразователей, с одной мощной линией +12В на выходе. Данный БП позволяет значительно экономить электроэнергию, а также повышает эффективность и стабильность питания установленных компонентов, что, в свою очередь, обеспечивает более длительный срок их службы. КПД блоков питания серии SILICON составляет >85% (сертификат 80 PLUS BRONZE), тем самым выполняются все требования стандарта ENERGY STAR 5,0 и выше, как это и предусмотрено нормативами ЕС.

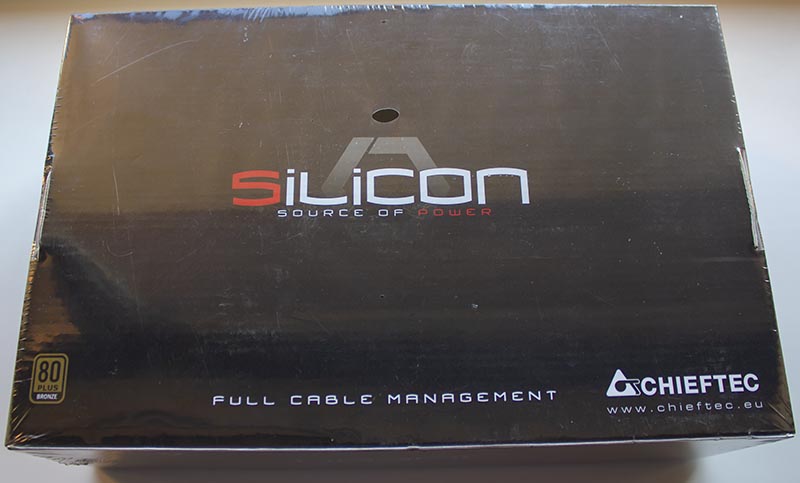

Блок питания Chieftec Silicon SLC-650C упакован в компактную, но тяжёлую коробку и обтянут плёнкой:


Chieftec Silicon SLC-650C

На боковой панели, наклейки с серийным номером изделия, EAN-кодом, а также указаны различные сертификаты:

Chieftec Silicon SLC-650C

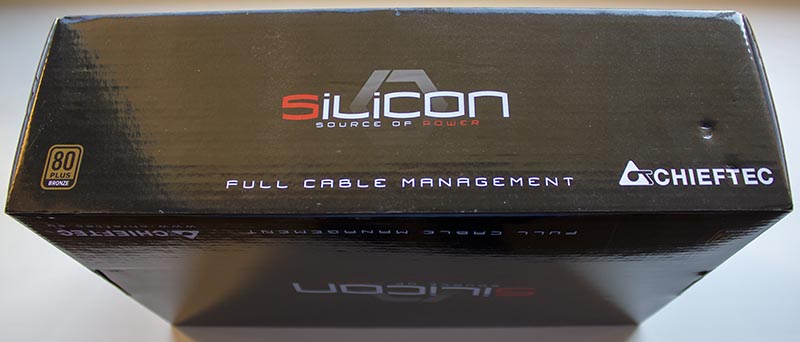

На торце коробки написано: Full Cable Management (полностью модульное подключение кабелей нагрузки).

Chieftec Silicon SLC-650C

С другого бока коробки, красной точкой указана модель: SLC-650C.

Chieftec Silicon SLC-650C

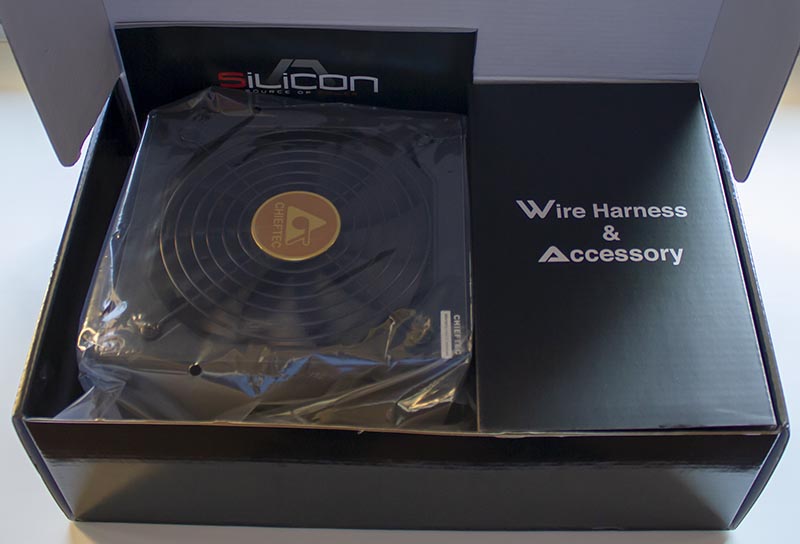

Открываем коробку и видим там: блок питания, инструкцию и закрытый отсек.

Chieftec Silicon SLC-650C

Инструкция, в том числе и на русском языке.

Chieftec Silicon SLC-650C

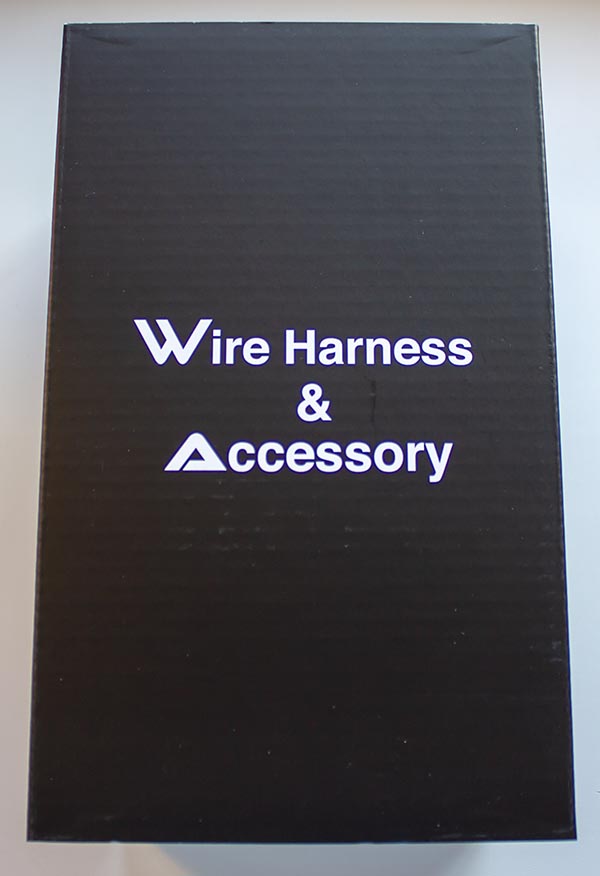

Извлекаем "отсек", который оказывается просто картонной крышкой:

Chieftec Silicon SLC-650C

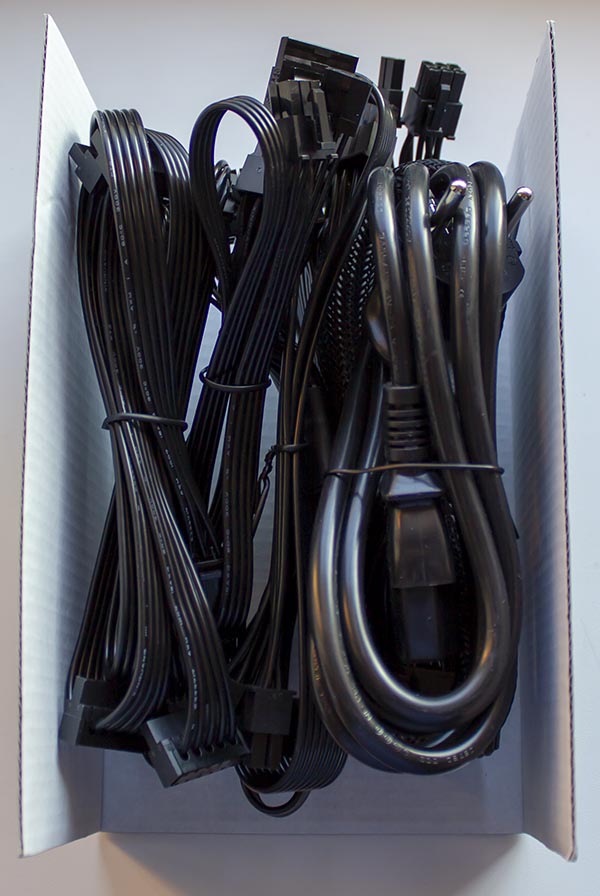

Под которой находятся подключаемые кабеля:

Chieftec Silicon SLC-650C

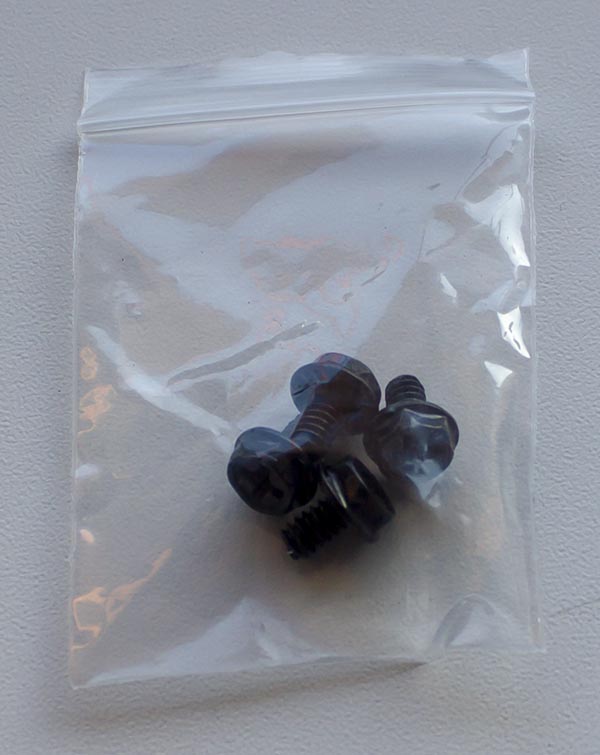

А также пакетик с четырьмя винтами крепления.

Chieftec Silicon SLC-650C

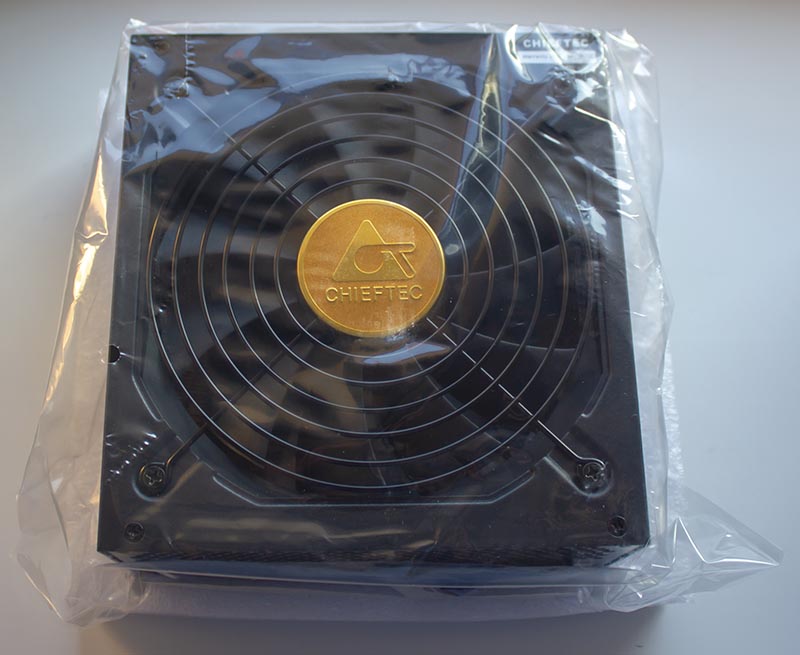

Блок питания также упакован в полиэтиленовый пакет, а снизу его защищает мягкий поддон из вспененного полиэтилена.

Chieftec Silicon SLC-650C

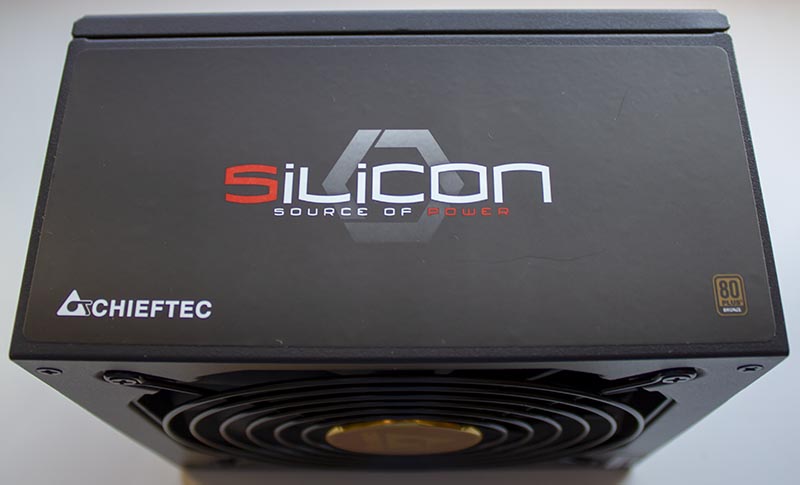

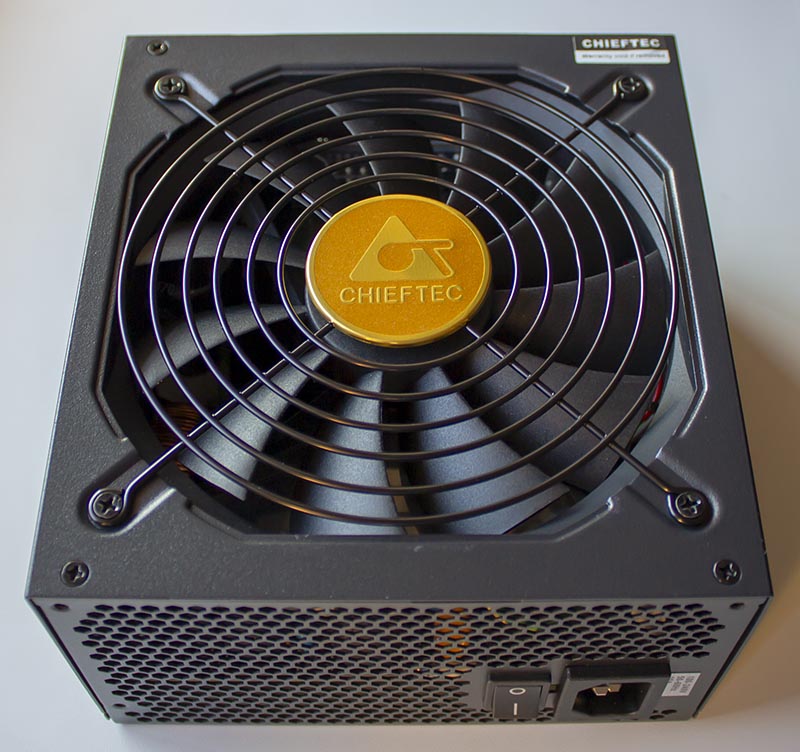

Фото блока питания сверху, проволочная решетка (которая легко снимается) с логотипом в середине и 135мм 11-лопастной вентилятор: GLOBE FAN RL4Z S1352512H с подшипником скольжения (S). Максимальная скрость вращения вентилятора: 1800 оборотов в минуту.


Chieftec Silicon SLC-650C

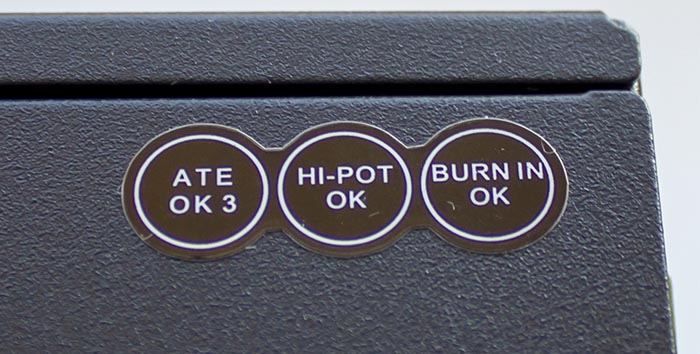

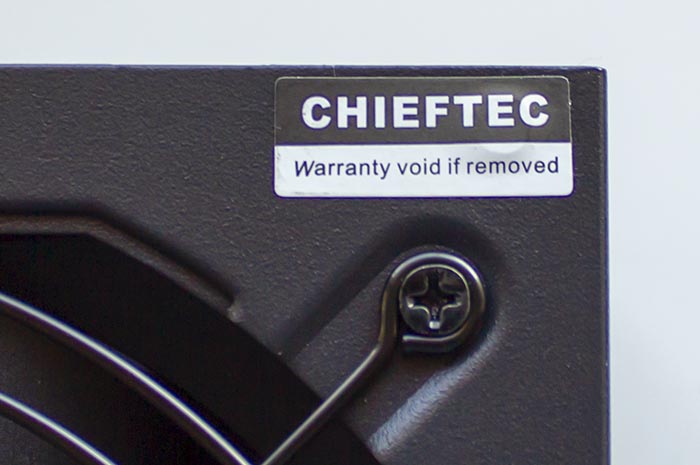

На одном из четырёх винтов стоит защитная наклейка: Warranty void if removed.

Chieftec Silicon SLC-650C

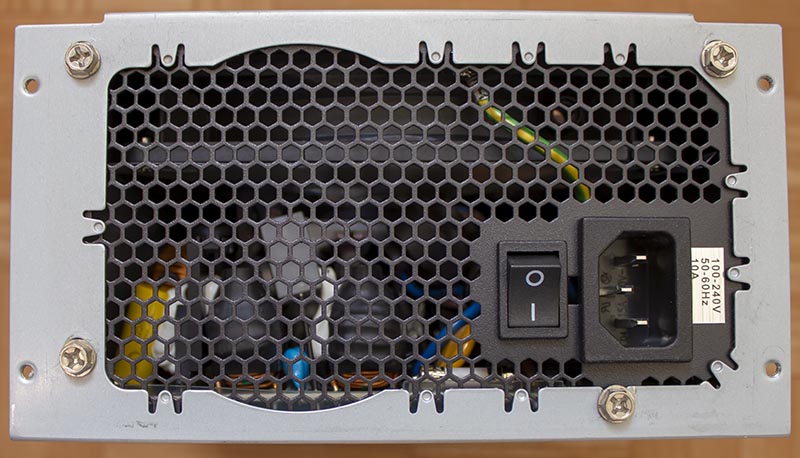

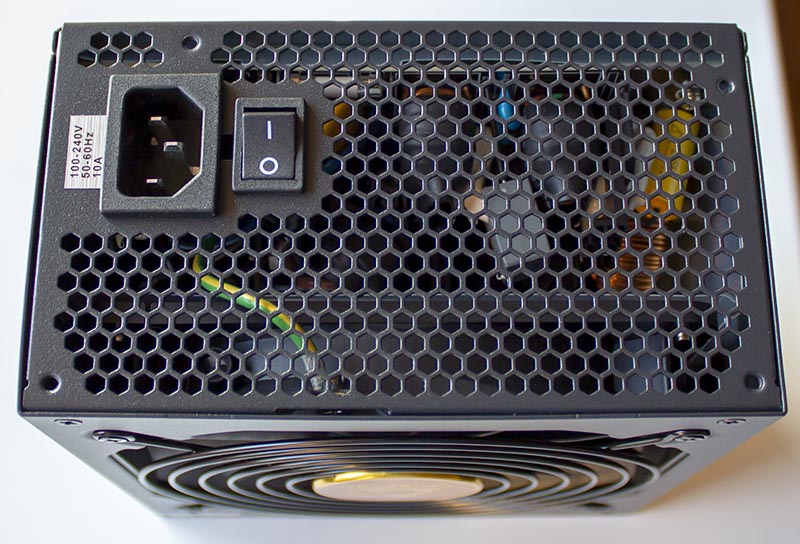

Штампованная решётка, через который выводится теплый воздух из блока питания.

Chieftec Silicon SLC-650C

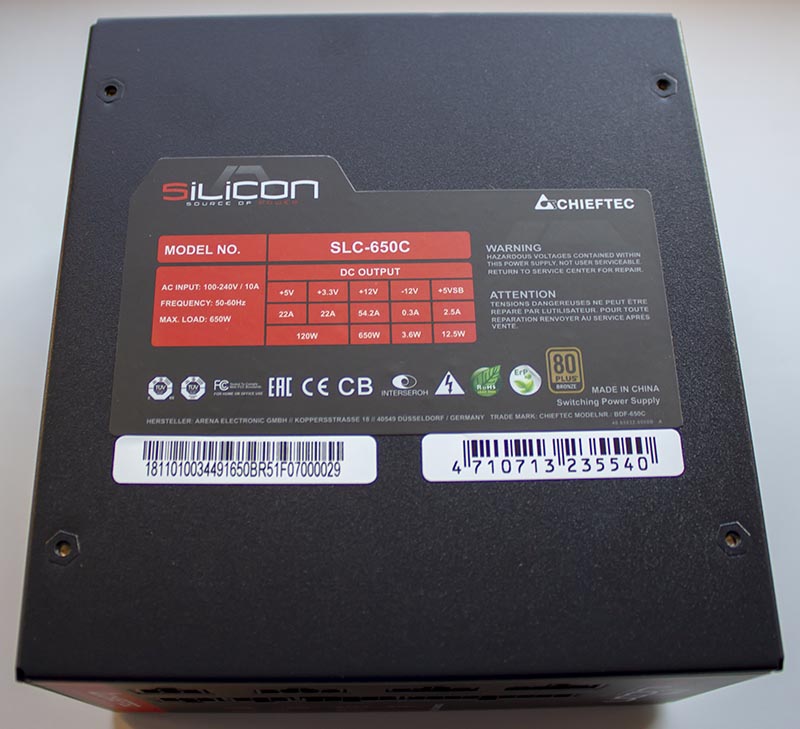

Информационная наклейка наверху блока питания:

Chieftec Silicon SLC-650C

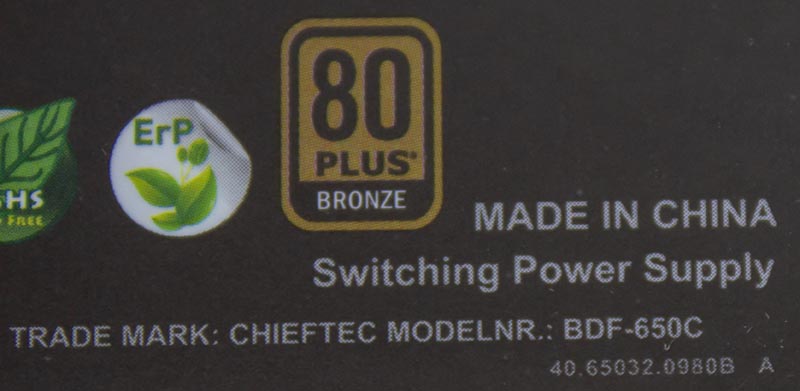

На наклейке замечаем надпись CHIEFTEC MODELNR.: BDF-650C. Этот номер относится к серии Chieftec Proton, изначально и планировалось взять младшую модель этой серии: Chieftec Proton BDF-600S.
S в окончании маркировки указывает на то, что модель имеет фиксированные кабели. Все старшие модели имеют уже индекс C, это модульные кабели нагрузки.
BDF-650C и SLC-650C похожи, видимо имеют одного OEM производителя, и выдают по одной шине 12В, ток 54.2А.


Chieftec Silicon SLC-650C

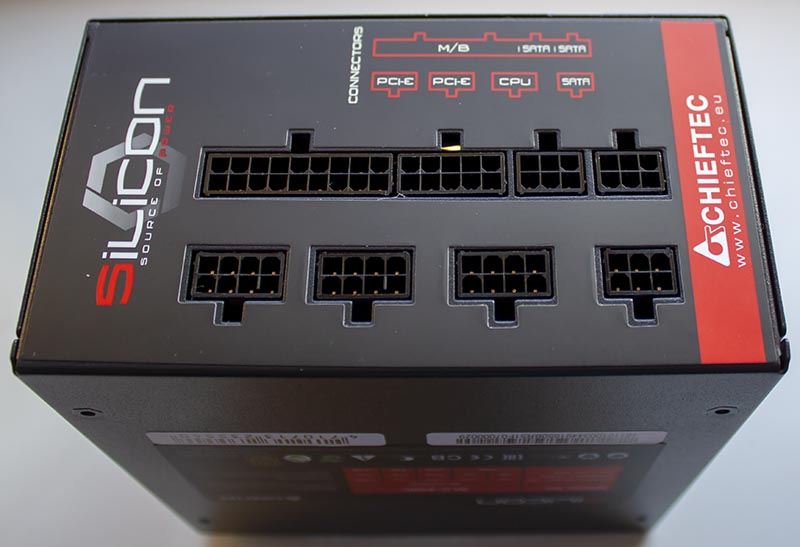

Модульные разъемы для подключения кабелей нагрузки.

Chieftec Silicon SLC-650C

Размер блока питания: 160х150х87 мм.

Chieftec Silicon SLC-650C

Наклейки сбоку корпуса:

Chieftec Silicon SLC-650C

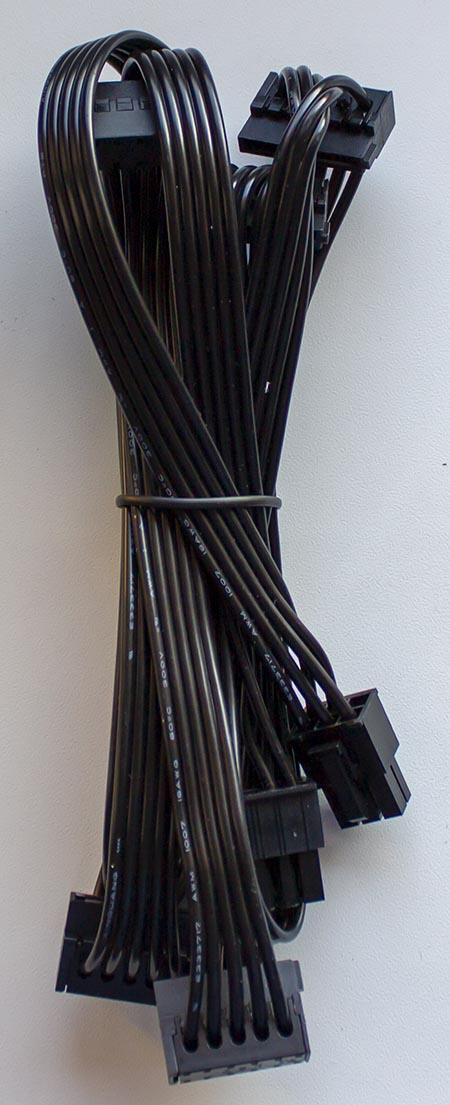

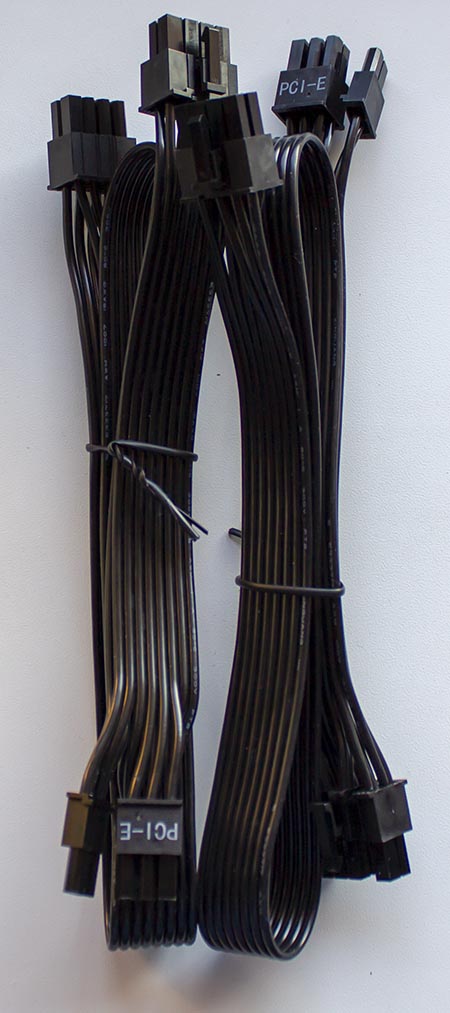

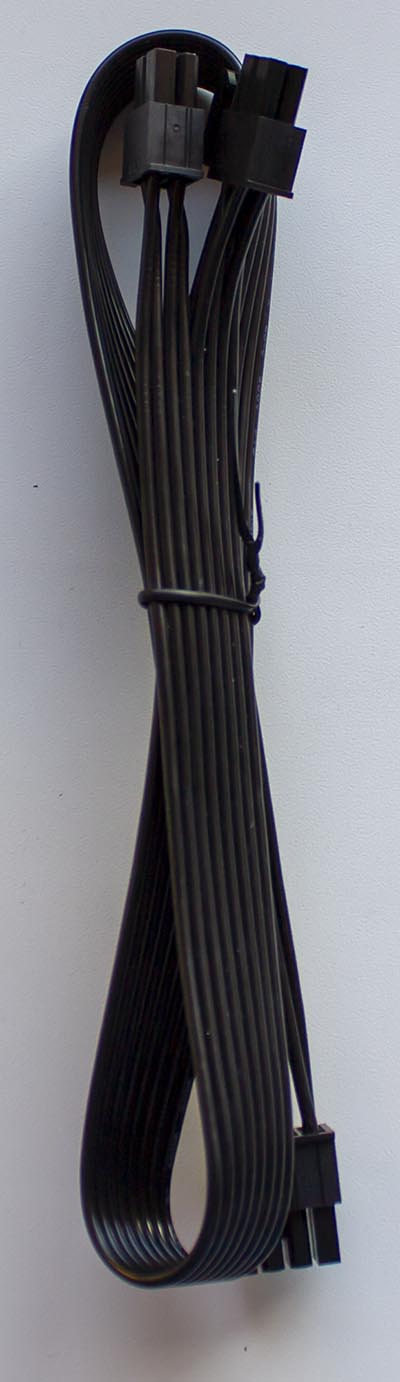

Кабели нагрузки. Два 8-pin (6+2) PCIe кабеля с четырьмя разъёмами.

Chieftec Silicon SLC-650C

Два SATA кабеля, по три разъёма на каждом.

Chieftec Silicon SLC-650C

Кабель 8-pin EPS (4+4):

Chieftec Silicon SLC-650C

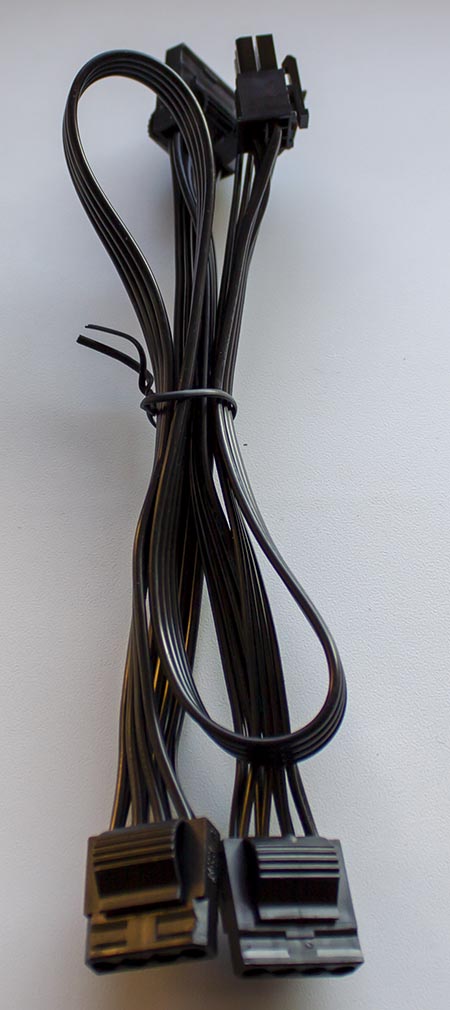

На одном кабеле три порта MOLEX:

Chieftec Silicon SLC-650C

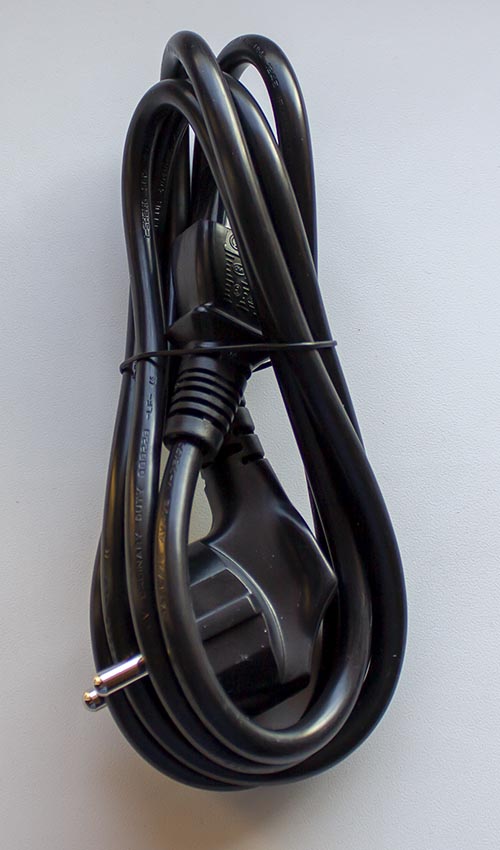

Разъем питания для подключения блока питания к сетевой розетке. Некоторые производители, перестали их добавлять в комплект, например SeaSonic:


Chieftec Silicon SLC-650C

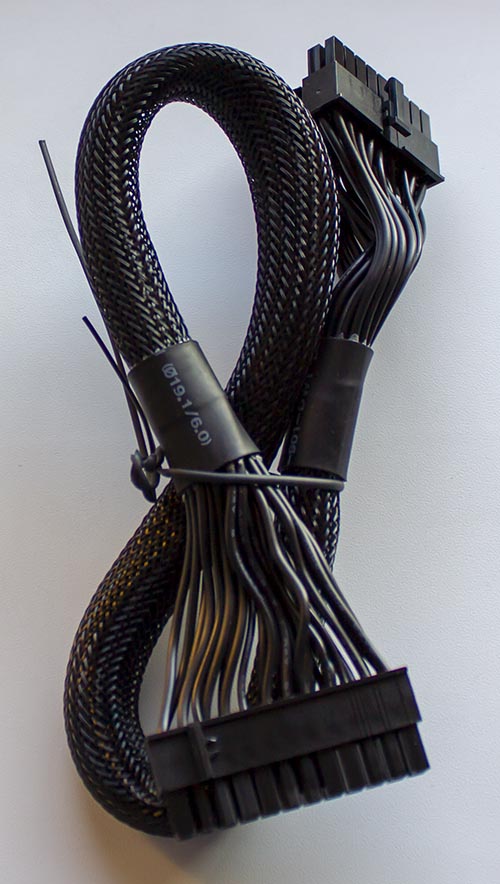

24-pin (20+4) ATX кабель питания материнской платы, с эффективной длиною 47 сантиметров и упакованный в пластиковую оплетку. Толщина проводов: 18AWG.


Chieftec Silicon SLC-650C

Электронные компоненты блока питания отмеченные в различных обзорах: электролитический конденсатор который участвует в выпрямлении сетевого напряжения, от тайваньского производителя Teapo Electronic (400В, 470 мкФ, 105С), силовой трансформатор и отдельный ИБП на основе микросхемы STR-A6069H.
Активный PFC: дроссель, ключи TK16A60W и диод BYC10-600.

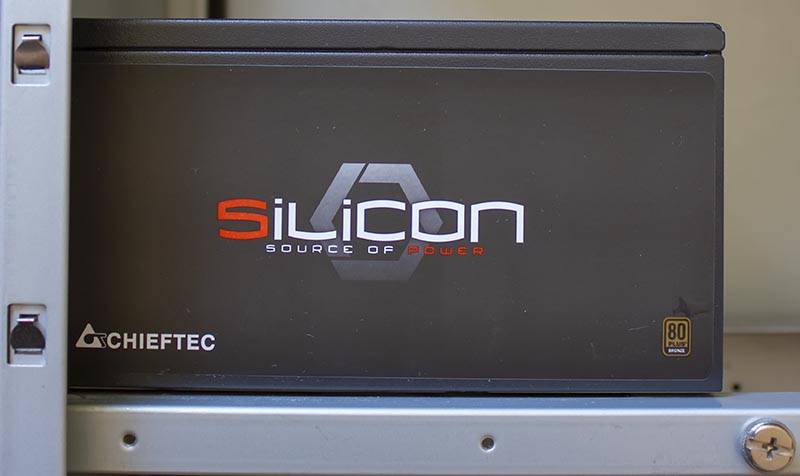

Для того чтобы установить блок питания в корпус Chieftec BA-02B-B-SL (верхнее расположение блока питания), необходимо прикрутить его к монтажной пластине:


Chieftec Silicon SLC-650C

Закрепляем монтажную пластину с блоком питания на корпусе:

Chieftec Silicon SLC-650C

Подключаем короткий кабель питания ATX 24-pin, при верхнем расположении блока питания, короткий кабель скорее плюс, чем минус.


Chieftec Silicon SLC-650C

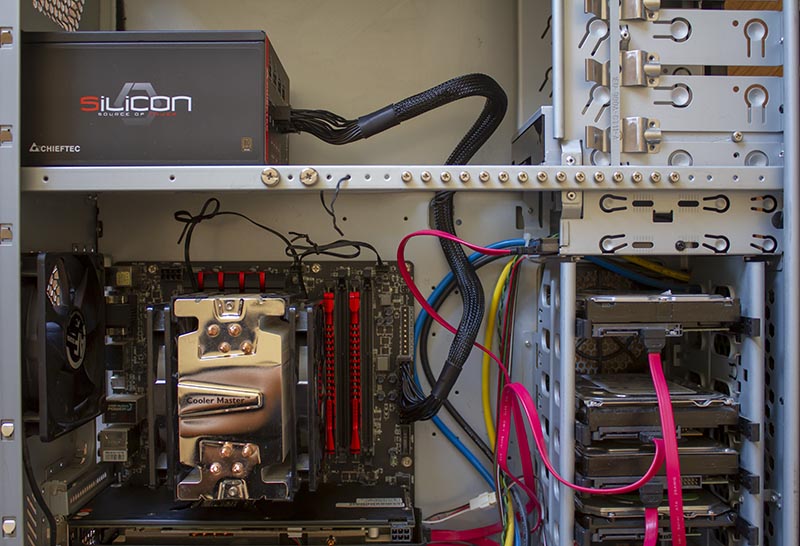

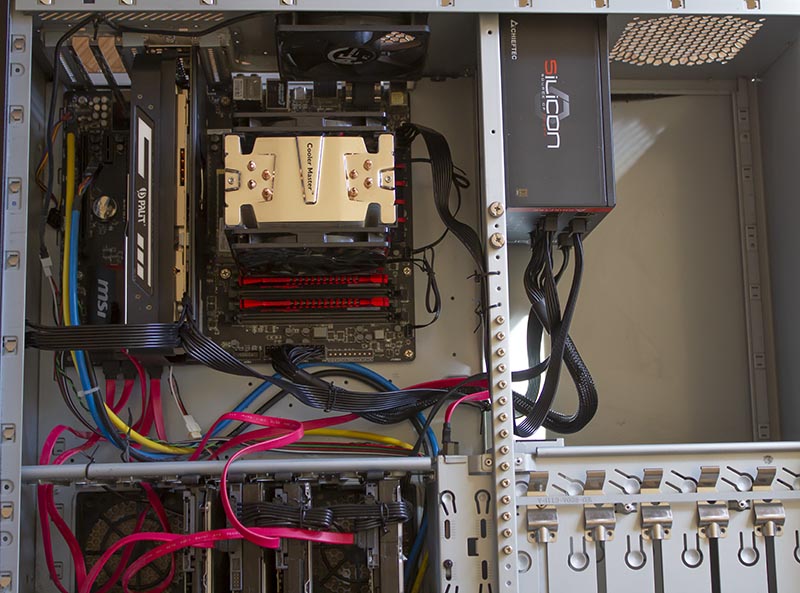

Используем один кабель с PCIe разъёмами и один кабель с тремя SATA разъёмами (система на M.2 накопителе), и сразу стало просторно, после замены блока питания с кучей фиксированных кабелей нагрузки.


Chieftec Silicon SLC-650C
