Разводка платы

Очень редко в обзорах по материнским платам, информируют читателей о качестве разводки. Если раньше материнские платы построенные на чипсетах до Z97 (включительно) имели всего 8х линий PCIe 2.0, то новые чипсеты Z270 уже поддерживают 24х линии с более высокой пропускной способностью PCIe 3.0. Соответственно, ранее даже топовые материнские платы с кучей интерфейсов и разъемов, совмещали PCIe линии. Т.е. При подключении одних интерфейсов, отваливались другие, либо они работали на более низкой частоте, так как устройства делили общую шину. Сейчас в этом необходимость отпала, так как количество линий у сотой и двухсотой серии чипсетов достаточно большое, но все равно встречаются материнские платы, где при подключении чего-то, что-то обязательно отваливается.
В системной плате Gigabyte GA-H170-Gaming 3 DDR3, M.2 разъемы поддерживают накопители с интерфейсом SATA и M.2 PCIe (AHCI, NVMe) и поддержкой RAID через набор микросхем Intel H170 Express. Сам набор обеспечивает только 6х портов SATA 6Gb/s.

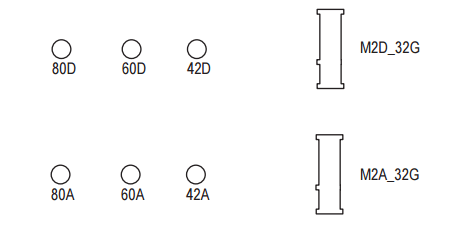

Верхний разъем M2D_32G, а нижний M2A_32G.


Gigabyte GA-H170-Gaming 3 DDR3

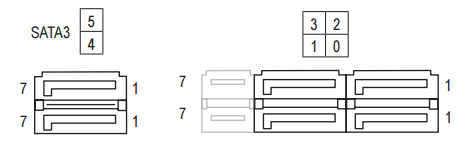

Расположение портов SATA3 0-5. Порты с 0 по 3 это два SATA Express (каждый из них совместим с двумя SATA3 портами).

Gigabyte GA-H170-Gaming 3 DDR3

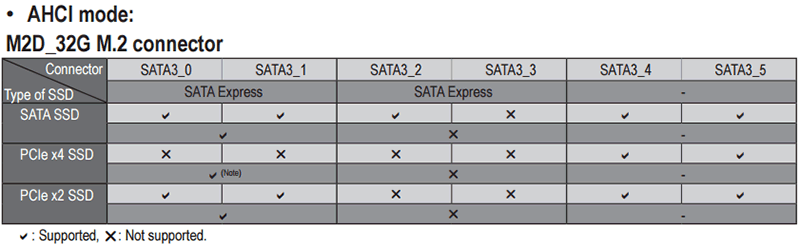

AHCI mode: M2D_32G M.2 connector. При установке в этот слот M.2 SATA диска, становится недоступен SATA3_3 порт. При установке PCIe x4 SSD уже недоступны все четыре порта с 0 по 3.


Gigabyte GA-H170-Gaming 3 DDR3

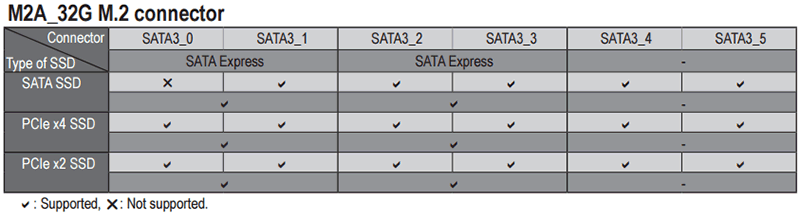

M2A_32G M.2 connector. При установке в этот слот M.2 SATA диска, становится недоступен SATA3_0 порт. При установке PCIe x4 SSD в этот слот, мы не теряем SATA3 порта. Т.е. Если мы используем связку M.2 SATA и M.2 PCIe дисков, то последний надо ставить в этот слот.


Gigabyte GA-H170-Gaming 3 DDR3

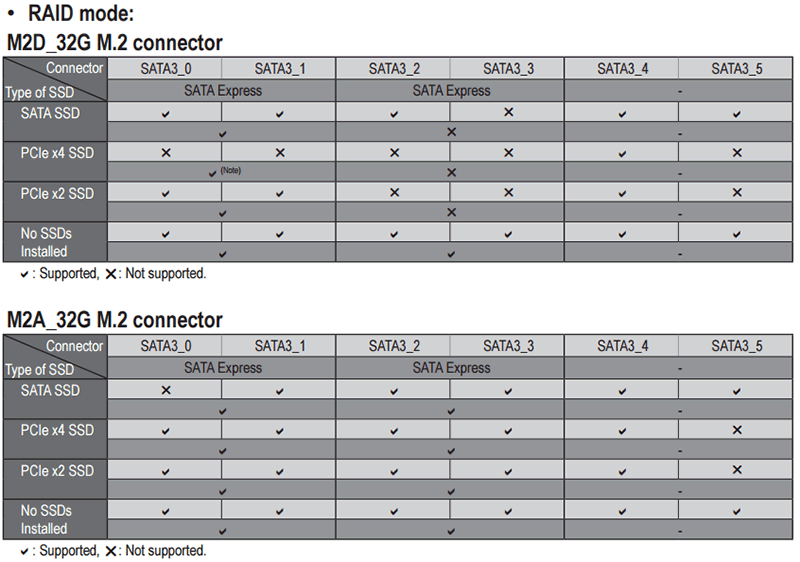

RAID mode:

Gigabyte GA-H170-Gaming 3 DDR3

Support List (валидированные M.2 накопители):
M.2 SATA:
ADATA AXNS381E-256GM, Apacer AP240GAS / AP128GAS / APM2T80A201032GD / APM2T60A200032GD / APM2T42A120032GN, BIWIN G5304 CFN46DS2300, Crucial CT120M500SSD4 / CT128M550SSD4, Intel SSDSCKGW080A4 / SSDSCKW120A4 / SSDSCKW240A4, KingShare KN300128SSD, Kingston SNS8100S3 / SNS6100S3 / SNS4151S3, Lite-on L8T-128L6G-HP, Plextor M6G DG8010A, SanDisk SD7UN3Q-256G-1022, Samsung MZNTD128HAGM, SK hynix HFS128G38MNB / HFS256G38MNB / SC300 2280S, Team Group TM8PS4256GMC105 / TM8PS4128GMC105 / TM4PS4128GMC105 / TM4PS4256GMC105, Topdisk G5301 CNF82DS2301 / G6201 CNF64DS1400 / G6200 CNF48DS1400, Transcend TS256GMTS600/256GB / MTS400 TS128GMTS400 / MTS800 TS128GMTS800. M.2 PCIe AHCI:
Apacer PT42 APP064G3FA-ATM (не поддерживает RAID mode), Kingston SH2280S3, Lite-On LGT-256B1P 2280, Plextor PXAG128M6e / EP1-KB480 / 256G 2280 / 128G 2280, Samsung XP941 MZ-HPU512T / XP941 MZ-HPU128T / SM951 MZ-HPV128HDGM / SM951 MZ-HPV5120, SanDisk A110 SD6PP4M-256G, SKhynix PC200 512GB 2280S / PC200 512GB 2260D (не поддерживает RAID mode).
M.2 PCIe NVMe:
Samsung SM951 MZ-VPV1280 / SM951 MZ-VPV2560 / SM951 MZ-VPV5120 / SM950 Pro MZ-V5P512BW, Skhynix 512GB 2280S (не поддерживает RAID mode), TOSHIBA XG3 THNSN5256GPU7.
Протестированные невалидированные M.2 накопители, которые работают на системной плате Gigabyte GA-H170-Gaming 3 DDR3: Samsung 850 EVO M.2 (MZ-N5E250BW) (M.2 SATA), WD Blue WDS250G1B0B (M.2 SATA), Samsung 950 PRO (MZ-V5P256BW) (M.2 PCIe NVMe), Intel SSD 600p (SSDPEKKW256G7X1) (M.2 PCIe NVMe).

Читаем далее.
