Собираем рабочую станцию

Рассмотрим платформы для энтузиастов и рабочих станций собранных на чипсете ветеране Intel X99 Express. Основная замануха этой платформы, это то что самый дешевый шестиядерник с 28 линиями PCIe стоит немного дороже самого топового камня на платформе LGA1151. Поэтому стоит вопрос, взять четырехъядерник с высокой тактовой частотой, либо шестиядерник работающий на боле низких частотах.
Последние поддерживаемые десктопные процессоры для этого сокета, построенные на архитектуре Broadwell-E: Intel Core i7-6800K, Core i7-6850K, Core i7-6900K и десятиядерный Core i7-6950X. Также чипсет поддерживает установку и серверных процессоров Intel Xeon (Broadwell-EP) среди которых можно найти модели с хорошим соотношением цена/качество или просто более мощные и дорогие модели, вплоть до 22х ядерника Intel Xeon E5-2669 v4 стоимостью $4099.
Интересные модели: бюджетный шестиядерник Xeon E5-2603 v4 за $213 и восьмиядерник Xeon E5-2609 v4 за $306, обе модели имеют тепловой пакет 85Вт, работают на частоте 1.7ГГц и не поддерживают технологии Turbo Boost и Hyper-Threading, ограничена скорость памяти DDR4-1600/1866, но зато поддерживаются все 40 линий PCIe 3.0.
Есть и бюджетные восьмиядерники с 16 потоками: Xeon E5-2620 v4 за $417, работающий на тактовой частоте 2.1ГГц (поддержка технологии Turbo Boost позволяет поднять частоту до 3ГГц). И бюджетный десятиядерник Xeon E5-2630 v4: $667, 20 потоков, частоты 2.2/3.1 ГГц, DDR4-2133 и TDP=85Вт.
Также доступны и четырехъядерники: Xeon E5-1620 v4 стоит $294, работает на тактовой частоте 3.5/3.8ГГц, поддерживаются 8х потоков, память DDR4-2400, и 40 линий PCIe 3.0.
Стоит отметить так как чипсет достаточно древний и поддерживает только 8х линий PCIe ревизии 2.0, то все нововведения типа: Thunderbolt 3.0, M.2 PCIe 3.0 x4, USB 3.1 Gen2 и т. п. Будут использовать линии процессора, а не чипсета. Что не так сказывается на старших моделях процессоров Core i7 с 40 линиями PCIe 3.0, но и цена у них уже более кусачая.
PCIe 3.0 x4 диски уже перестают быть экзотикой, и в рознице можно найти линейки этих дисков:
- SAMSUNG 950 Pro MZ-V5P256BW (256Гбайт) и SAMSUNG 950 Pro MZ-V5P512BW (512Гбайт).
- SAMSUNG 960 Evo MZ-V6E250 (250Гбайт), SAMSUNG 960 Evo MZ-V6E500 (500Гбайт), SAMSUNG 960 Evo MZ-V6E1T0 (1Тбайт).
- SAMSUNG 960 Pro MZ-V6P512 (512Гбайт), SAMSUNG 960 Pro MZ-V6P1T0 (1Тбайт), SAMSUNG 960 Pro MZ-V6P2T0 (2Тбайта).


SAMSUNG 960 Pro MZ-V6P512

- Plextor M8Pe PX-128M8PeG (128Гбайт), Plextor M8Pe PX-256M8PeG (256Гбайт), Plextor M8Pe PX-512M8PeG (512Гбайт), Plextor M8Pe PX-1TM8PeG (1Тбайт). Характеристики: трехъядерный контроллер Marvell Eldora (88SS1093), 15-нм MLC NAND память Toshiba, кэш память LPDDR3, в комплекте идет винт крепления.
- Plextor M8SeG PX-128M8SeG (128Гбайт), Plextor M8SeG PX-256M8SeG (256Гбайт), Plextor M8SeG PX-512M8SeG (512Гбайт), Plextor M8SeG PX-1TM8SeG (1Тбайт). Характеристики: трехъядерный контроллер Marvell Eldora (88SS1093), 15-нм TLC NAND память Toshiba TH58TFT1WHLBAEG, кэш память DRAM: LPDDR3-1866 Samsung K4E8E324EB-EGCE объемом 1 Гбайт.
*Plextor M8SeY – низкопрофильная карта расширения PCI-Express x4 (HHHL); Plextor M8SeG – M.2 2280, оснащенный металлическим радиатором; Plextor M8Se – M.2 2280 без радиатора (для ноутбуков).
- Intel 600p M.2 SSD SSDPEKKW256G7X1 (256Гбайт), Intel 600p M.2 SSD SSDPEKKW512G7X1 (512Гбайт), Intel 600p M.2 SSD SSDPEKKW010T7X1 (1Тбайт).
- OCZ Toshiba RVD400-M22280-128G (128Гбайт), OCZ Toshiba RVD400-M22280-256G (256Гбайт), OCZ Toshiba RVD400-M22280-512G (512Гбайт), OCZ Toshiba RVD400-M22280-1T (1Тбайт). Характеристики: трехъядерный контроллер Marvell Eldora (88SS1093), 15-нм MLC NAND память Toshiba, кэш память DDR3L-1600.
Их можно ставить как системные диски, так и собирать из них Raid массивы, для еще большей производительности.
Но если серия SAMSUNG 950 Pro, поставляется только в форм-факторе M.2, то серия OCZ Toshiba RVD400 может поставляться как и серия дисков Kingston HyperX Predator PCIe SSD с переходником (HHHL). OCZ Toshiba также добавила между переходником и M.2 диском теплопроводящую прокладку, которая помогает перенести часть тепла от обратной стороны диска на текстолит адаптера.

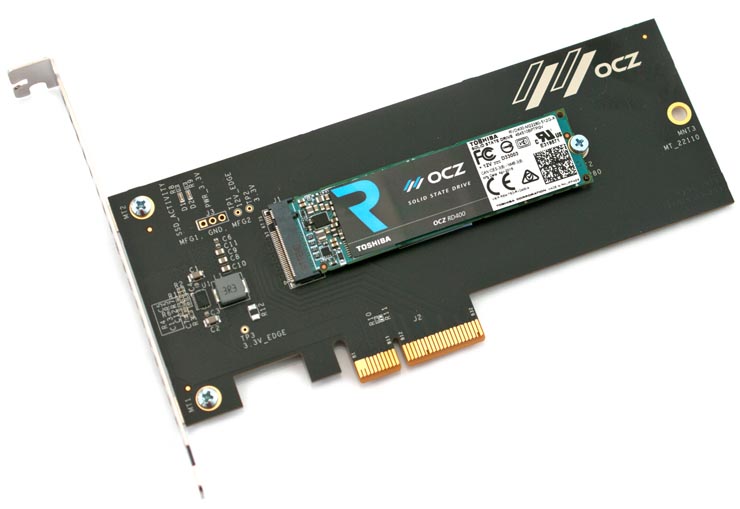

OCZ Toshiba RVD400

Вариант с картой расширения PCIe с M.2 диском выбран и для серии дисков Plextor M8PeY (Y - PCIe карта расширения):

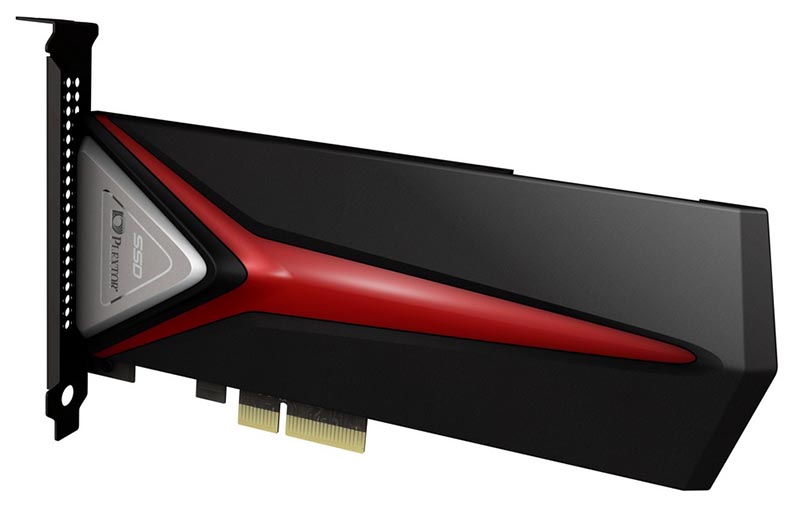

Plextor M8Pe

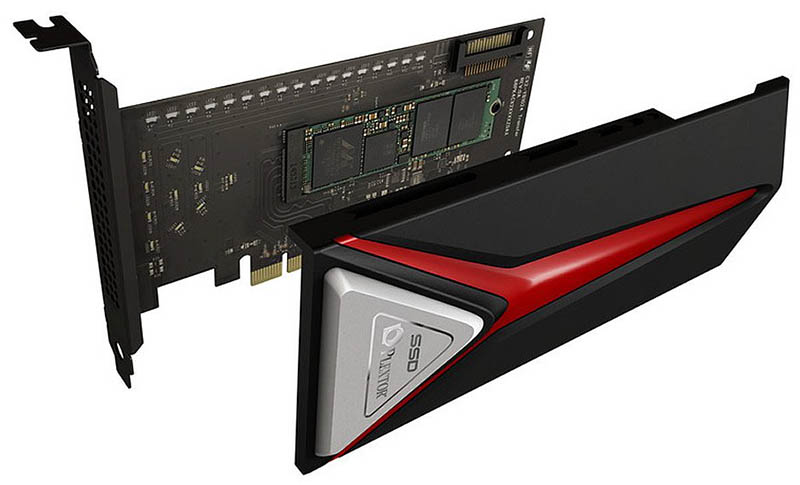

Plextor M8PeY

Немного бенчмарков производительности работы дисков, последовательная запись:

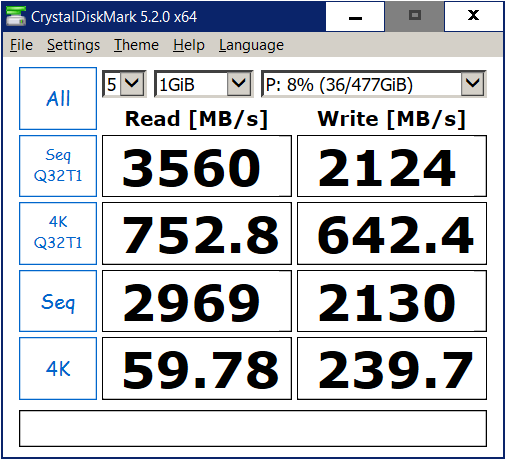

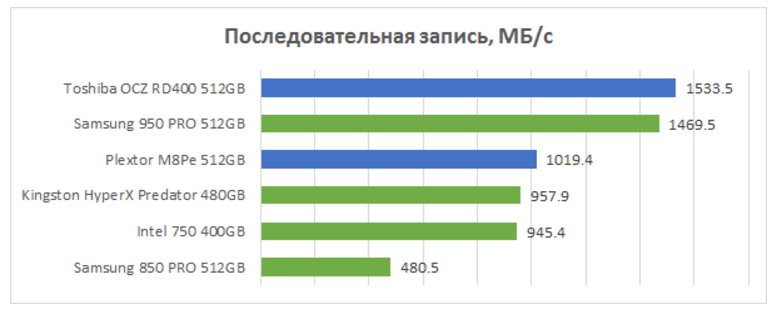

последовательная скорость записи

Бенчмарк производительности работы дисков, в приложениях от Adobe: After Effects, Illustrator, InDesign, Photoshop.

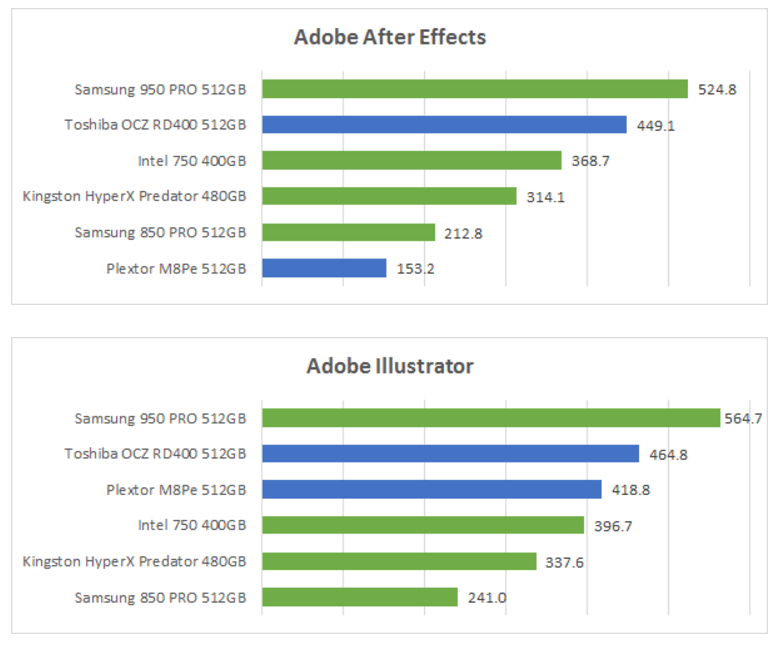

скорость работы в приложениях Adobe

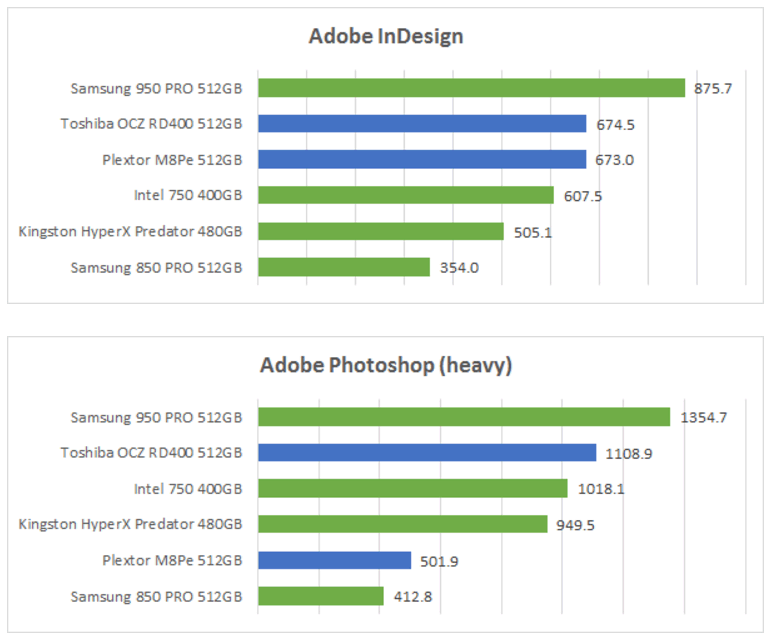

скорость работы в приложениях Adobe

Встречается жесткие диски HGST Ultrastar (HUH728060AL5204 или HUH728080AL5204) серии Ultrastar He8 с экзотическим для домашних ПК и графических станций интерфейсом SAS 12Gb/s. Под этот интерфейс также выпускают серверные жесткие диски со скоростью вращения шпинделя 10000 и 15000 оборотов в минуту, как правило в 2.5-дюймовом форм-факторе.
Serial Attached SCSI (SAS) это последовательный компьютерный интерфейс, разработанный для подключения различных устройств хранения данных. SAS 3.0 обеспечивает передачу данных со скоростью до 12 Гбит/с, и позволяет использовать все преимущества шины PCIe 3.0. SAS 3.0 использует новые типа соединений SFF-8644 и SFF-8643.
Но штатные порты SAS 12Gb/s можно встретить на системной плате ASRock X99 Extreme11 с интегрированным контроллером LSI SAS 3008, который обеспечивает поддержку 8 портов, но при этом задействует 8х процессорных линий PCIe 3.0.
Их можно установить и на обычную рабочую станцию, но нужен адаптер, это карта расширения (физический слот PCI Express 3.0 x8) с портами Mini-SAS HD SFF-8643 (один порт поддерживает четыре порта SAS 12Gb/s) с поддержкой RAID или без него, построенная на контроллерах LSI SAS300х (х — это цифра с поддержкой портов, 8 это 8, а 4 соответственно 4) или PMC 12Gb/s RoC.
Также потребуется кабель SFF-8643 - 4x SFF-8482, для подключения SAS дисков напрямую к адаптеру/контроллеру, без использования Backplane или объединительной панели SAS/SATA.
Стоимость такого решения: материнская плата (или адаптер), сами диски и кабели, значительно увеличивают бюджет графической станции, но имеют и свои плюсы.
Также встречаются адаптеры M.2 > SFF-8639 (Mini-SAS HD), например:

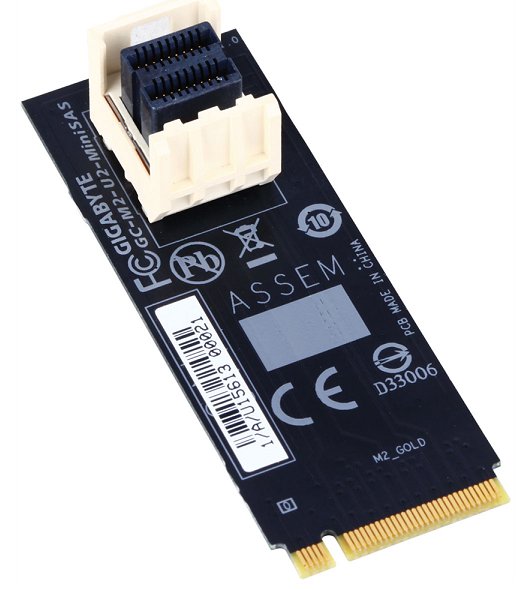

Адаптер GIGABYTE GC-M2-U2-MINISAS M.2 TO U.2 MINI-SAS:


GIGABYTE GC-M2-U2-MINISAS M.2 TO U.2 MINI-SAS

Переходник ASUS Hyper Kit Expansion Card M.2-to-Mini SAS HD - это отдельная карта расширения, вставляемая в разъем M.2 (M.2 to U.2 Host Connector), а на ней имеется разъем SFF-8639 (Mini-SAS HD), к которому подключается соответствующий кабель при использовании SAS-накопителя.


ASUS Hyper Kit Expansion Card M.2-to-Mini SAS HD

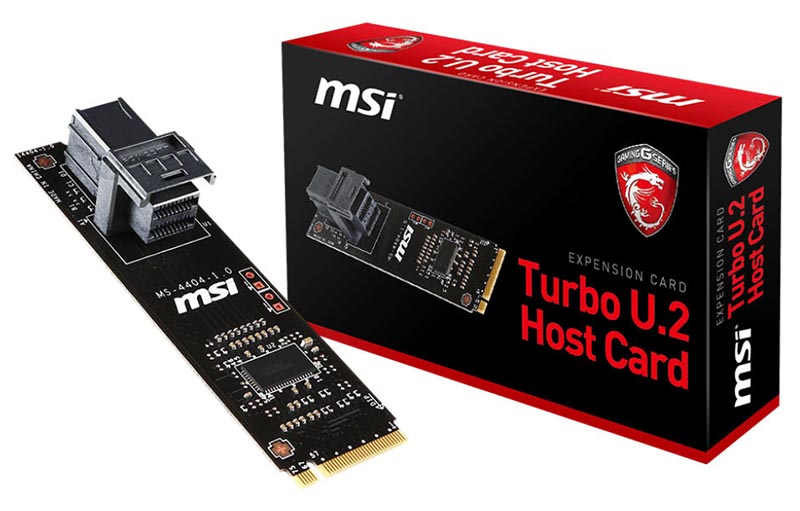

MSI Turbo U.2 Host Card - c ее помощью можно подключить к слоту M.2 твердотельный накопитель с разъемом U.2 (SFF-8639). На плате MSI Turbo U.2 Host Card находится микросхема повторителя, восстанавливающая форму сигнала.


MSI Turbo U.2 Host Card

Startech STA-PEX4SFF8643 - карта расширения с интерфейсом PCI Express x4 для подключения твердотельных дисков с разъемом SFF-8643 (36 pin; x4 PCIe Gen 3).

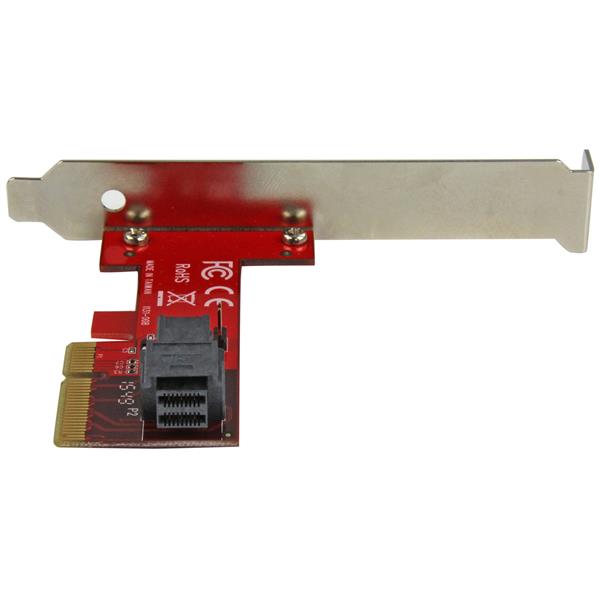

Startech STA-PEX4SFF8643

Также есть целая армия всяких "noname" U.2 to M.2 адаптеров как в стандартной реализации M.2 M-key с портом Mini SAS HD SFF-8643: CY (ChenYang) SF-094 или IOCREST IO-M2TO8643. В описании этих переходников заявлена поддержка накопителей Intel серий: SSD 750, P3600, P3700 и т.д.

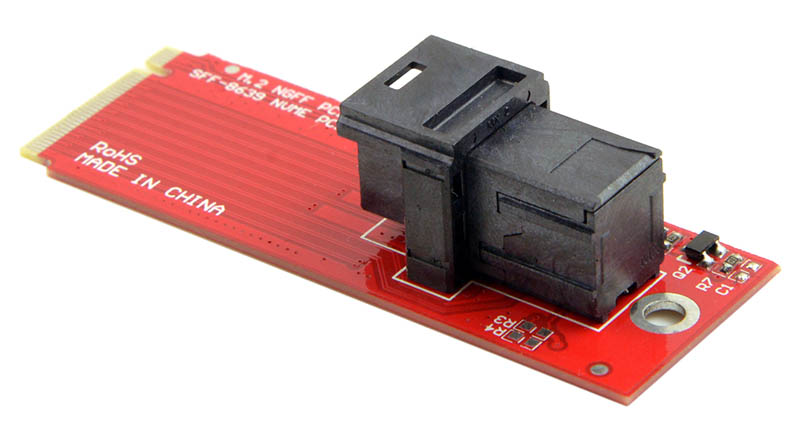

CY (ChenYang) SF-094

Так и в виде карты расширения: CY (ChenYang) SA-197/SF-094 с поддержкой установки одного U.2 адаптера и второго M.2 B-key накопителя с интерфейсом SATA (хотя сам B ключ поддерживает следующие интерфейсы PCIe x2, SATA, USB 2.0 и 3.0, звук, PCM, IUM, SSIC и I2C).

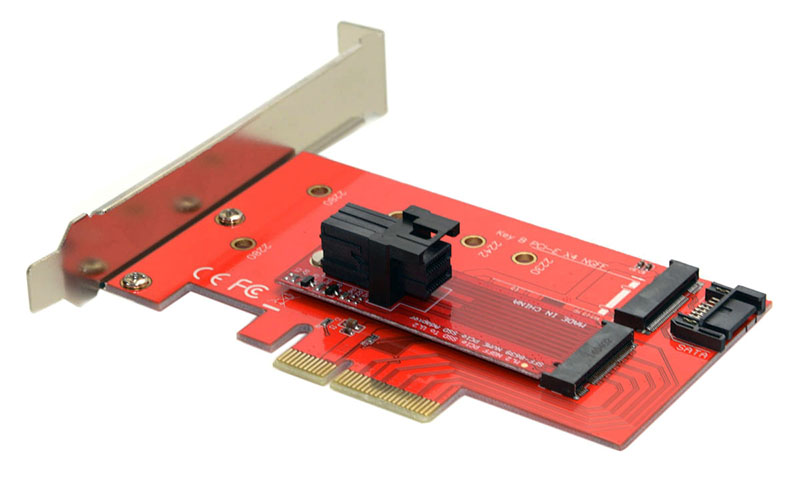

CY (ChenYang) SA-197/SF-094

Есть и комплекты с 50 см кабелем: CY (ChenYang) SF-093/SF-094 и SA-197/SF-093/SF-094.

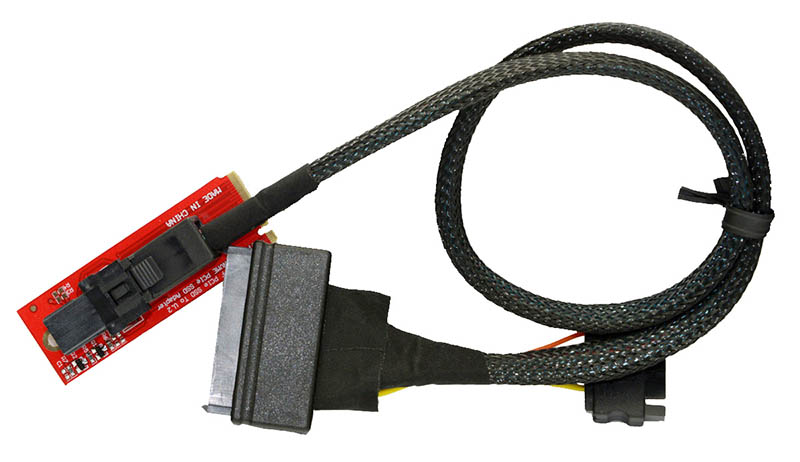

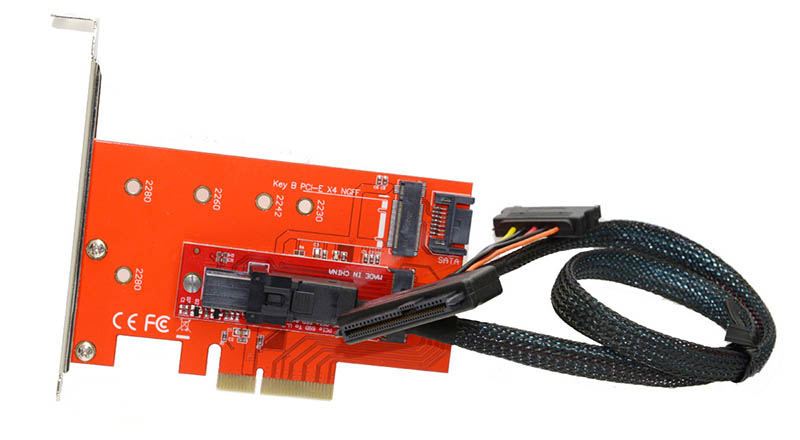

CY (ChenYang) SF-093/SF-094

CY (ChenYang) SA-197/SF-093/SF-094

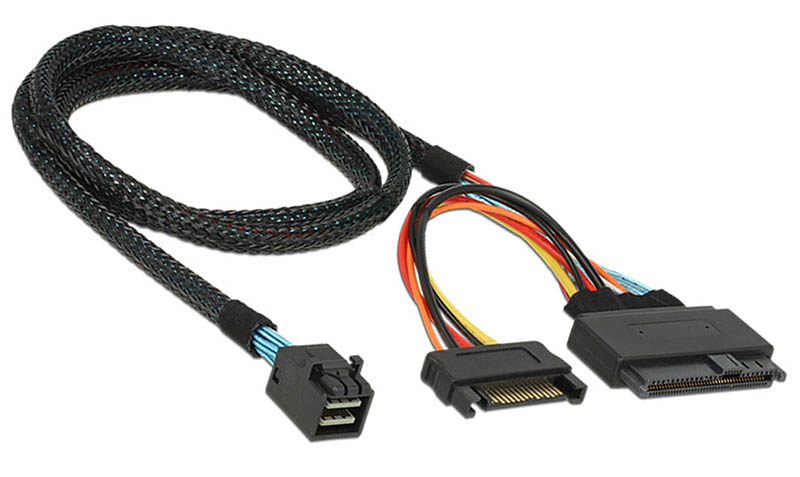

Для подключения 2.5" NVMe SSD накопителей, понадобится кабель U.2 (SFF-8639) to HD Mini-SAS (SFF-8643), который может иметь цену дороже самого переходника и продается он отдельно. С одной стороны у нас квадратный разъем Mini SAS HD SFF-8643, который подключается либо к материнской плате, либо к U.2 to M.2 адаптеру. С другой стороны у нас два плоских разъема: стандартный силовой 15-pin SATA Male и U2 SFF-8639.
Все U.2 накопители также поддерживают горячую замену (подключение/отключение).


U.2 (SFF-8639) to HD Mini-SAS (SFF-8643)

А можно обойтись без кабеля? Можно, покупаем контроллер Smartbuy PE-132 - это переходник, позволяющий перейти с высокоскоростного интерфейса U.2 на разъем PCIe 3.0 x4. Идеальное решение для геймеров и энтузиастов, а также для людей работающих с тяжелыми графическим, видео софтом. Такой контроллер необходим для работы 2.5" накопителя U2 с большинством современных материнских плат. Переходник представляет собой компактную и тонкую плату, зафиксированную на металлической планке для установки в заднюю панель компьютерного корпуса.
Контроллер Smartbuy PE-132 позволяет зафиксировать твердотельный накопитель, подключив его к интерфейсу U2 (SFF-8639). Он подводит к накопителю четыре линии PCI Express и питание, которые берутся из слота. Кроме единственного разъёма SFF-8639, в который втыкается накопитель, на плате есть лишь двухконтактный коннектор для индикатора активности.
Приобретение одного такого простого и демократичного по цене переходника позволяет решить важную проблему с совместимостью компонентов. Его работоспособность гарантирована для компьютеров под управлением ОС Microsoft Windows версий 7, 8, 10 и Linux.


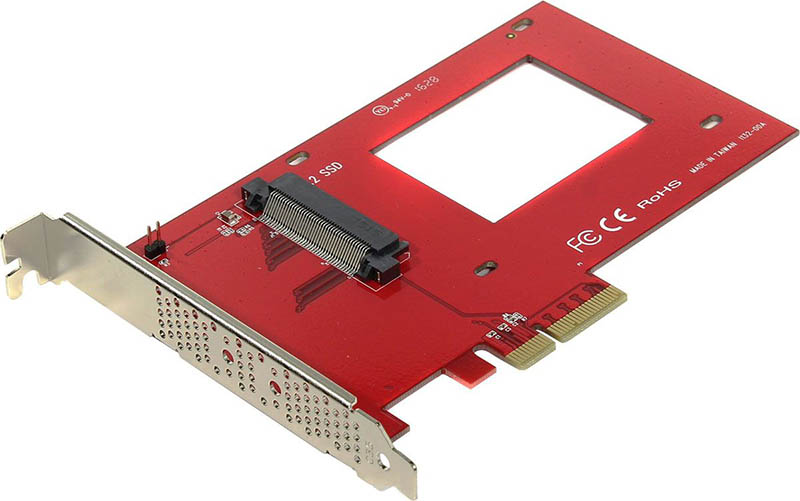

Smartbuy PE-132

Seagate 1200.2 SAS SSD. Семейство твердотельных дисков Seagate 1200.2 SSD включает в себя высокопроизводительные накопители следующего поколения SAS SSD большой емкости, обеспечивающие различные уровни надежности. Данные решения оптимизированы для работы с ресурсоемкими корпоративными приложениями и обладают минимальной совокупной стоимостью владения. Характеристики дисков, входящих в семейство 1200.2 SAS SSD:
- Интерфейс SAS 12 Гб/с, обеспечивающий высочайший уровень корпоративной надежности, доступности и масштабируемости.
- Высочайшая в отрасли производительность до 1900 МБ/с.
- Максимальная в отрасли плотность записи данных, в том числе для дисков объемом 4 ТБ в форм-факторе 2,5 дюйма.
- Различные уровни надежности, соответствующие обширному спектру корпоративных задач.
- Повышенная надежность, защита и безопасность данных на корпоративном уровне.
Это совместная разработка с Micron Technology и под брендом Micron данные решения будут выходить в линейке S600DC.
