Transcend MTS820S

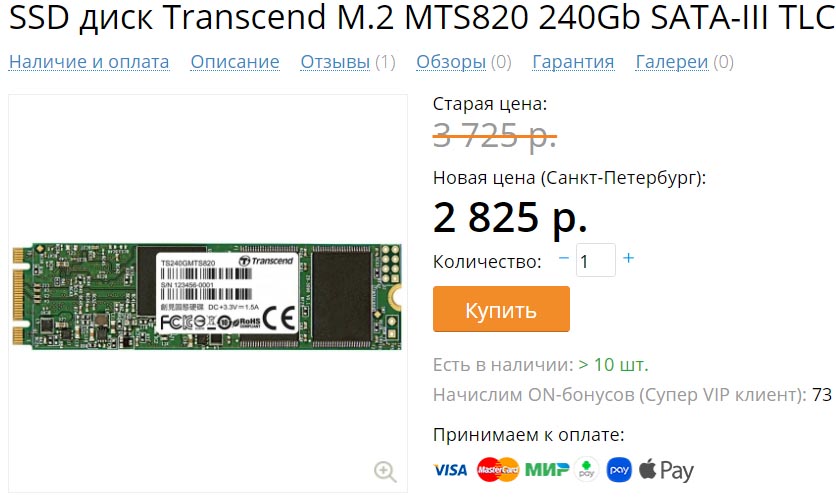

Небольшой обзор бюджетного накопителя Transcend MTS820S (TS240GMTS820S), объёмом 240Гбайт с интерфейсом SATA III 6 Гбит/с, и выполненного в форм-факторе M.2 2280. Это конкурент такого бюджетного решения как серия: WD Green WDS240G2G0B, не путать с ранее протестированным качественным накопителем WD Blue WDS250G1B0B. На очередной волне подешевления, он и был приобретён в российской рознице, как один из самых доступных накопителей:

Какую информацию можно узнать на официальном сайте производителя:
За счет использования высококачественных микросхем флэш-памяти и усовершенствованных алгоритмов работы прошивки, накопители Transcend MTS820S M.2 обеспечивают непревзойденную надежность хранения данных.
Интерфейс SATA III 6 Гбит/с и технология кэширования SLC обеспечивают максимальную скорость передачи данных.
Поддержка технологий RAID и LDPC-кодирования (Low-Density Parity Check) гарантируют целостность данных.
Полноценная поддержка режима Device Sleep Mode (DevSleep) позволяет увеличить длительность автономной работы ноутбука за счет отключения питания интерфейса SATA во время его простоя.
Поддержка команд S.M.A.R.T. (self-monitoring, analysis and reporting technology), TRIM и NCQ (native command queuing).
Максимальная последовательная скорость чтения/записи: 540 и 500 Мбайт/с соответственно.
*Производительность может варьироваться из-за аппаратной части компьютера, установленных программ, использования и емкости накопителя.
Ресурс (TBW) - 160 TB или 3 года гарантии. Гарантия не распространяется на SSD, у которых индикатор износав программе SSD Scope показывает 0%.
Информация не с официального сайта: контроллер Silicon Motion SM2258XT, 3D NAND TLC память от SpecTek.

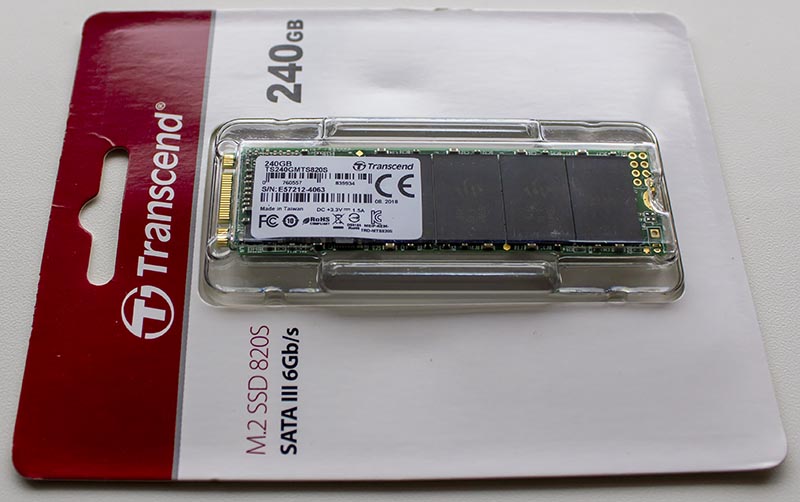

Компактная картонная упаковка с блистером в котором находится SATA SSD накопитель Transcend MTS820S (TS240GMTS820S):

Фото упаковки с обратной стороны, где напечатаны характеристики накопителя Transcend MTS820S, а также есть указано где и как открывать упаковку, для извлечения блистера с диском.

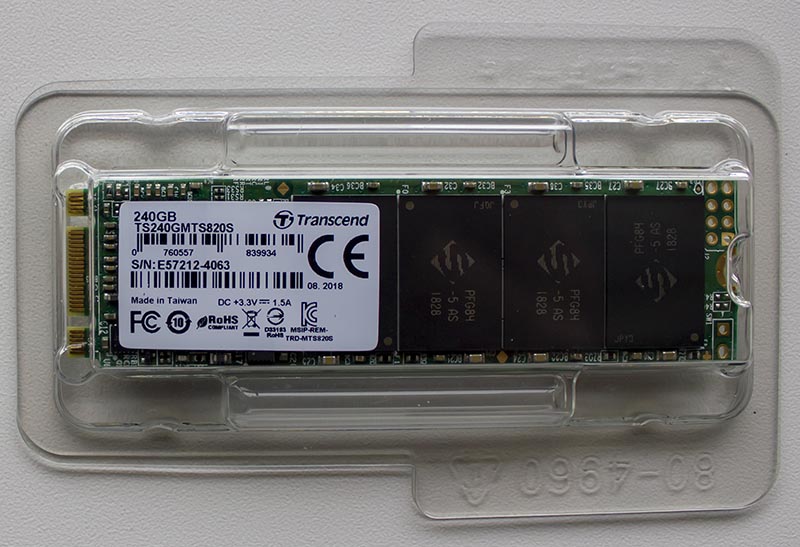

Извлечённый блистер с Transcend MTS820S:

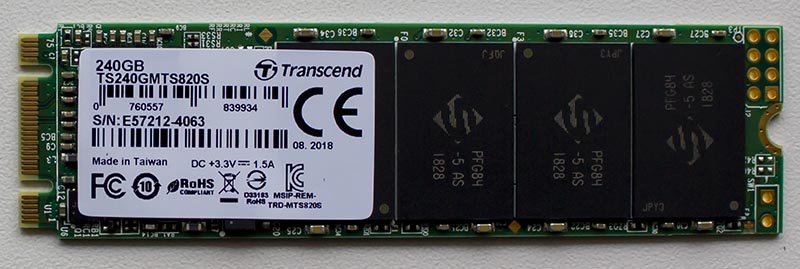

Фото накопителя с фронтальной стороны:



С тыловой стороны накопителя, нет никаких элементов.

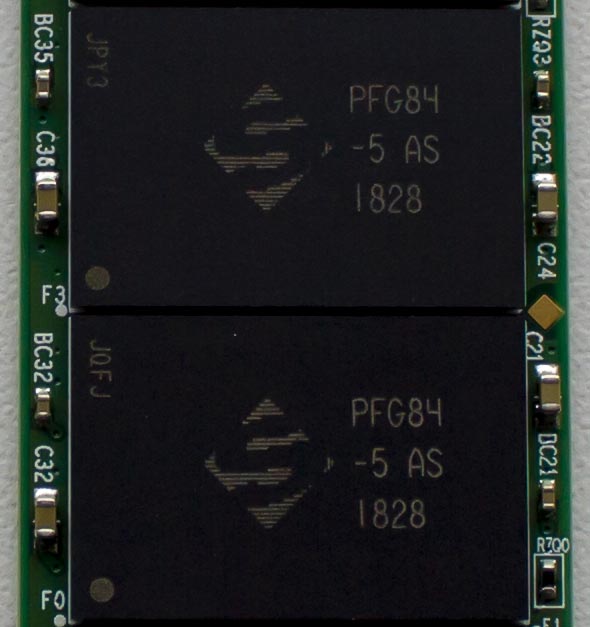

Маркировка TLC микросхем флэш-памяти: PFG84 -5 AS 1828. Это память SpecTek PFG84 3D TLC NAND.
SpecTek – это дочерняя компания Micron. Под этим брендом на рынок выпускается флеш-память Micron, которая не смогла полностью пройти контроль качества (отбраковка) и не соответствует маркетинговым требованиям самой Micron.
Такую память ставят либо в самые бюджетные накопители, либо в сомнительные бренды типа: Sunbow, GOODRAM, Ramsta, KingSpec, Asgard, KingBank и т.д.

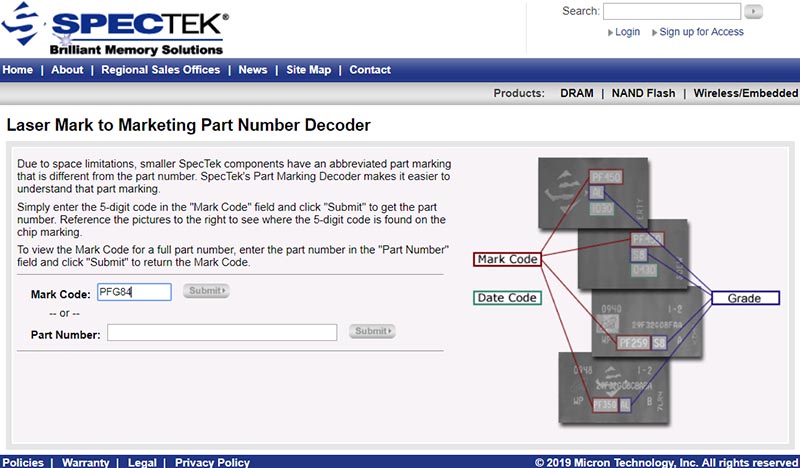

Идём на официальный сайт и в декодере вбиваем: пятизначный Mark Code и дальше по номеру партии: FBNB17A512G1KDBANJ4-5AS находим информацию о данной 3D TLC NAND: TLC 512Gb.

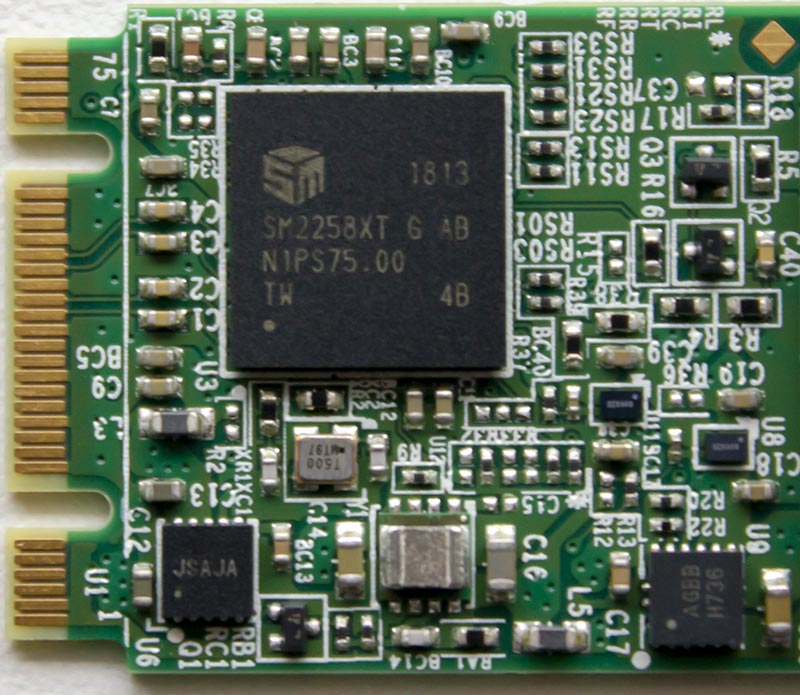

Снимаем наклейку и видим четыре 64Гб чипа памяти и контроллер Silicon Motion SM2258XT.
SM2258XT это бюджетный «безбуферный» одноядерный (32-битный RISC-процессор) контроллер от компании Silicon Motion, он работает без DRAM-буфера, и обладает режимом прямой записи в TLC-память (Direct-to-TLC т.е может работать и без использования SLC-кеша). Работа только в SLC режиме, могла приводить к провалам записи и зависаниям, по исчерпании SLC-кэша, и прямая запись в TLC-память позволяет этого избежать.
SM2258XT обеспечивает четырехканальное подключение 16 запоминающих устройств TLC и 3D NAND с интерфейсами ONFI 3.0 и Toggle 2.0, поддерживается команда TRIM (Data Set Management command) и аппаратное управление электропитанием DEVSLP (SATA Device Sleep). Для обеспечения целостности данных применяется специальный циклический код с коррекцией ошибок NANDXtend, но без аппаратного шифрования.
Поддержка Self-Monitoring, Analysis, and Reporting Technology (S.M.A.R.T.).

Тестировался данный накопитель на ПК, который используется для интернета. Вот его конфигурация.
На системной плате MSI Z97A GAMING 6 M.2 слот использует две линии PCIe 2.0 чипсета, которые делятся с двумя SATA портами. И при установке не только PCIe NVMe накопителя, но и SATA накопителя, мы теряем порты SATA5 и SATA6.

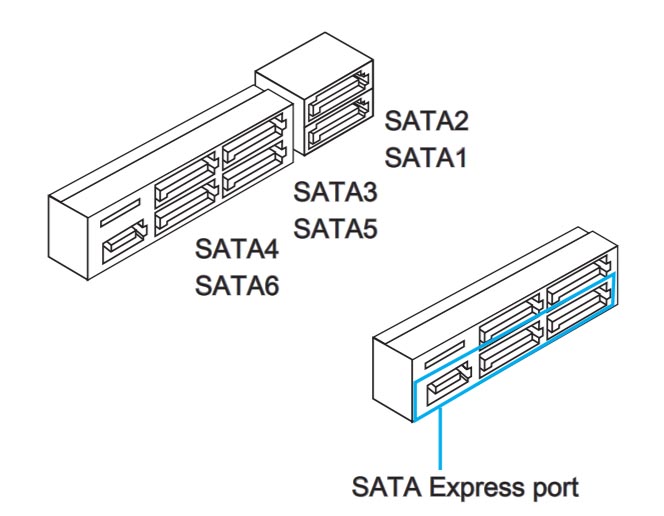

Эти порты расположены своеобразным образом, из-за некому не нужной реализации SATA Express порта (смотрим на график ниже).

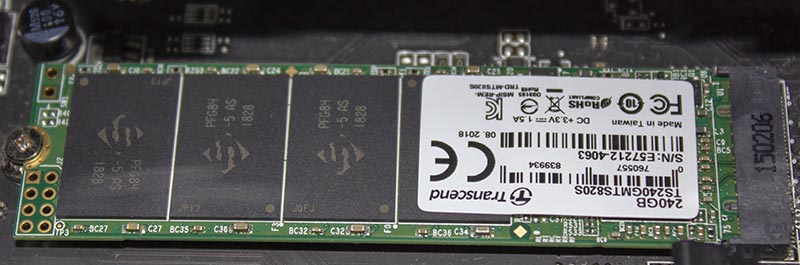

Твердотельный накопитель Transcend MTS820S установлен в M.2 слот на материнской плате:

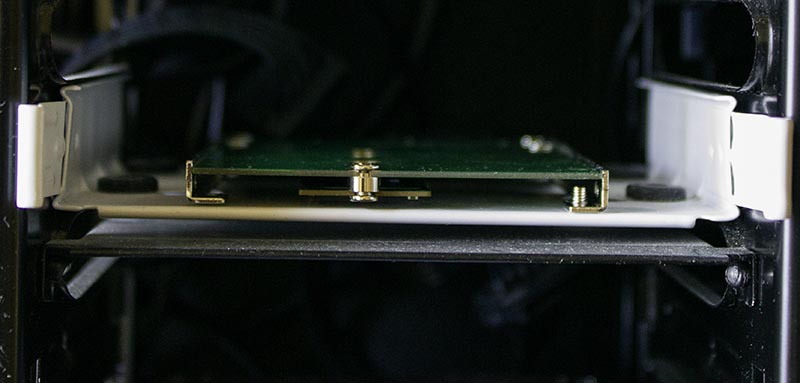

Если M.2 слота нет на материнской плате, то можно использовать M.2 SATA > 2.5" SATA адаптер Smartbuy DT-119:

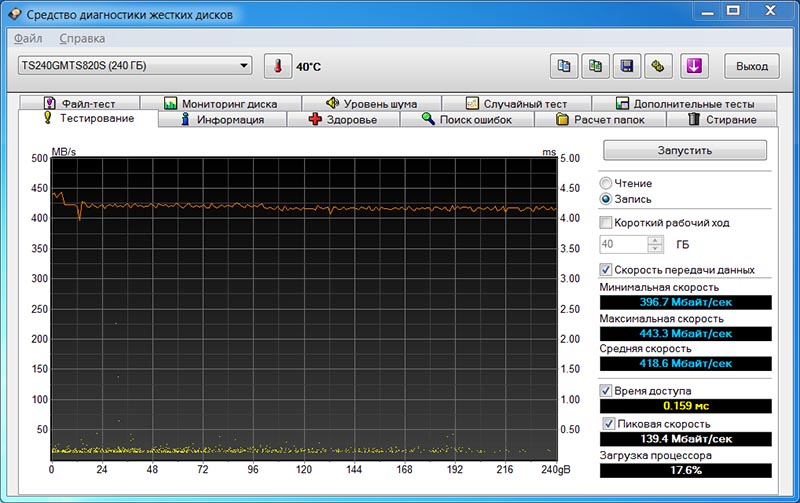

Теперь с помощью утилиты мониторинга HD Tune Pro проверим скорость записи на всей поверхности накопителя.
Ожидалось по этому графику выяснить, есть ли SLC кэш, на каком объёме он заканчивается и есть ли провалы в графике. Но получился результат в этом бенчмарке, лучше, чем у M.2 PCIe NVMe накопителей Samsung 970 EVO (MZ-V7E250BW) и Intel SSD 760p (SSDPEKKW256G801). Смотрим их графики здесь и здесь.
Версия утилиты отличается, и далее на практике проверим, соответствуют ли данные этого бенчмарка реальному положению дел.

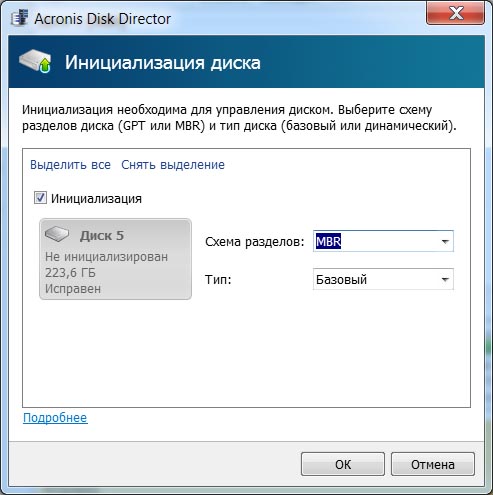

Запускаем программу Acronis Disk Director 12, и производим инициализицию диска. Далее, создаём том из инициализированного диска.

Автозапуск. Локальный диск (E:).

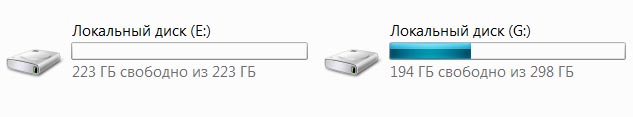

В Пуск > Компьютер появится Локальный диск (E:) объёмом 233 Гбайта.

Разработанный для использования с SSD Transcend, программное обеспечение Transcend SSD Scope - это удобный инструмент, который обеспечивает мониторинг и работоспособность вашего SSD. SSD Scope имеет новейшие технологии для определения состояния и оптимизации работы SSD. Возможности: просмотр информации о накопителе, просмотр статуса S.M.A.R.T., диагностика, безопасное удаление, обновление прошивки, активация TRIM, индикатор работоспособности и клонирование системы.
Закладка Статус. Здесь три раздела: Информация, Емкость, Срок службы.
Информация: P/N (номер партии), S/N (серийный номер), FW ver. (версия прошивки), Support/Current InterFace (поддерживаемый и текущий интерфейс: SATA-3). И кнопка: S.M.A.R.T.
Ёмкость: Доступно, Использовано, Всего.
Срок службы: Индикатор износа (показывает в % время оставшейся жизни накопителя).

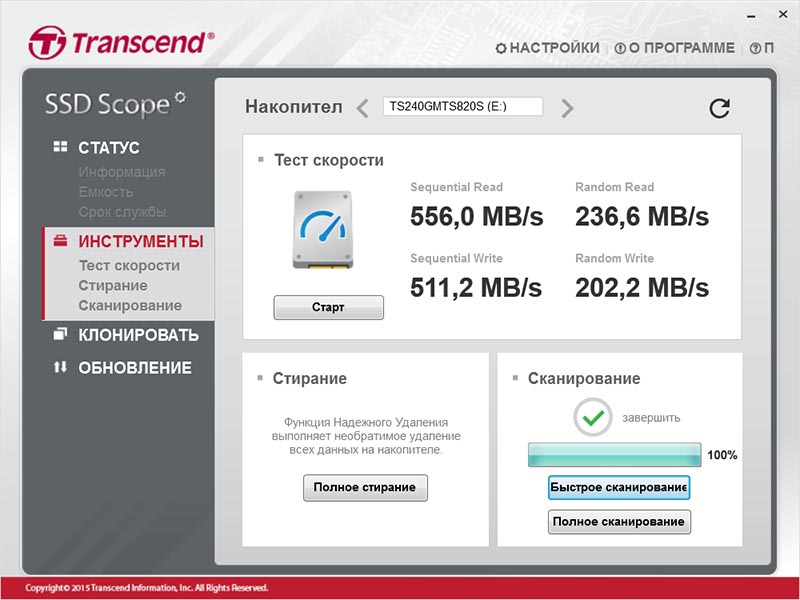

Закладка Инструменты. Здесь также три раздела: Тест скорости, Стирание, Сканирование.
Тест скорости: последовательная скорость чтения/записи и случайна скорость чтения/записи (такой себе аналог CrystalDiskMark). Кнопка: Старт.
Стирание: Функция надёжного удаления выполняет необратимое удаление всех данных на накопителе. Кнопка: Полное стирание.
Сканирование: две кнопки - Быстрое сканирование и Полное сканирование.

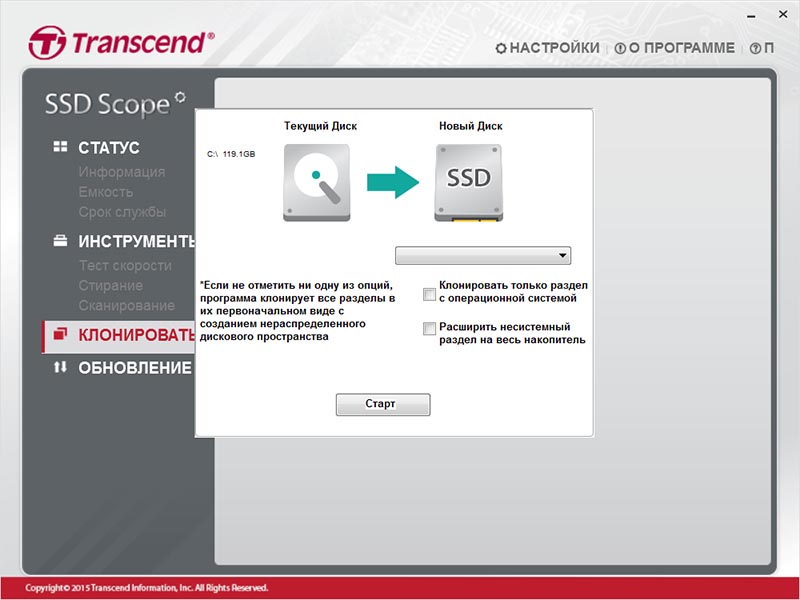

Закладка Клонировать. Позволяет клонировать системный диск.

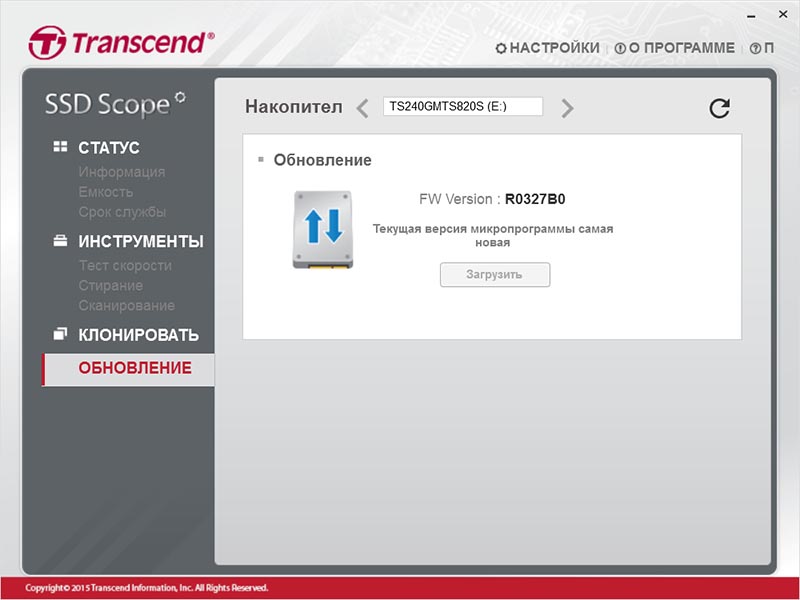

Закладка Обновление. Текущая версия микропрограммы самая новая.

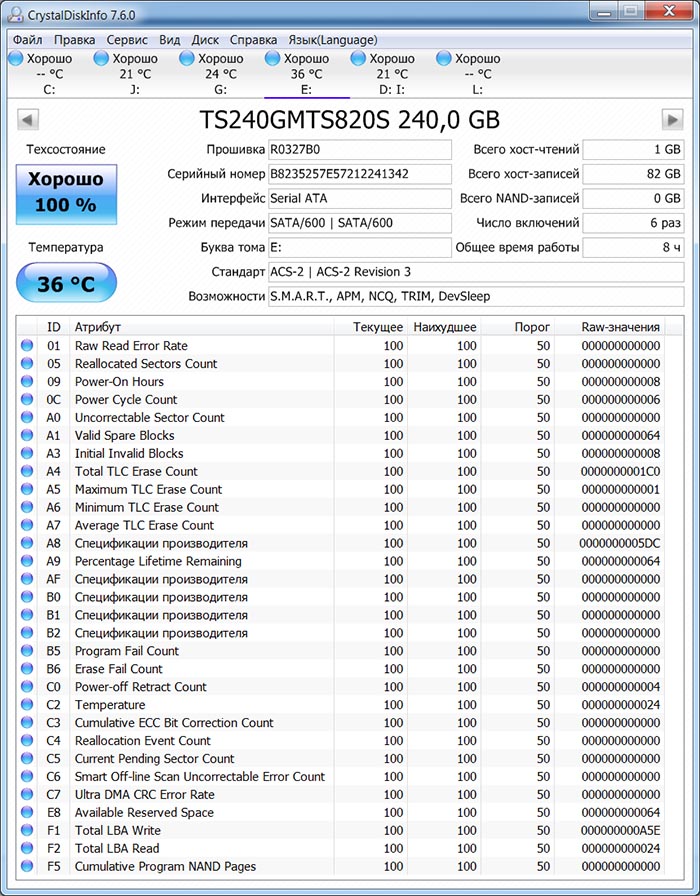

Информация отображаемая утилитой CrystalDiskInfo 7.6.0: прошивка R0327B0, режим передачи SATA-600, температура 36С и SMART атрибуты.

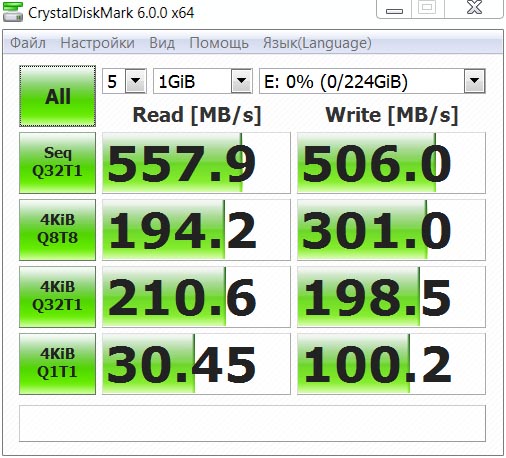

Запускаем бенчмарк CrystalDiskMark 6.0.0 x64, выбираем 5 проходов и 1Гбайт. Накопитель Transcend MTS820S имеет нулевую загрузку данными.

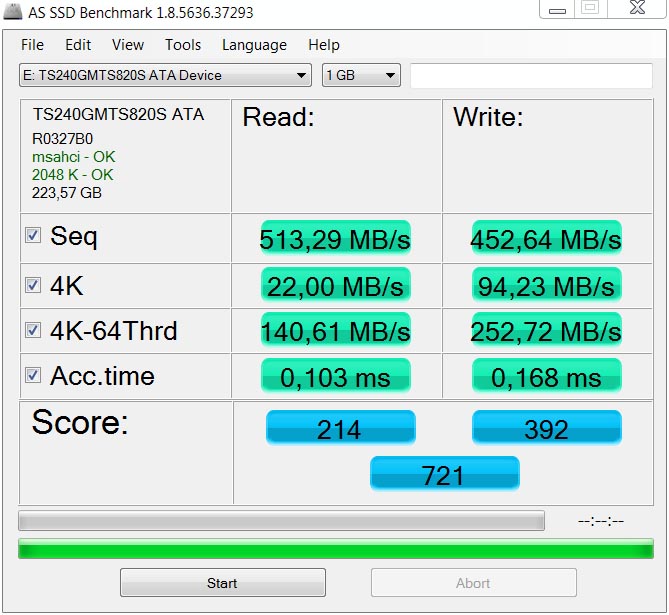

Утилита AS SSD Benchmark 1.8.5636.37293 - выставляем: 1Gb и нажимаем на кнопку Start. Дополнительная информация: R0327B0 (Firmware Version), msahci (HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\msahci).
Технология Advanced Host Controller Interface (AHCI) – это стандарт, предложенный компанией Intel, позволяющий повысить скорость выполнения операций чтения/записи с жестких дисков, подключенных по протоколу SATA, за счет использования расширенных возможностей технологии SATA, таких как интегрированная очередность команд (NCQ) и т.д.

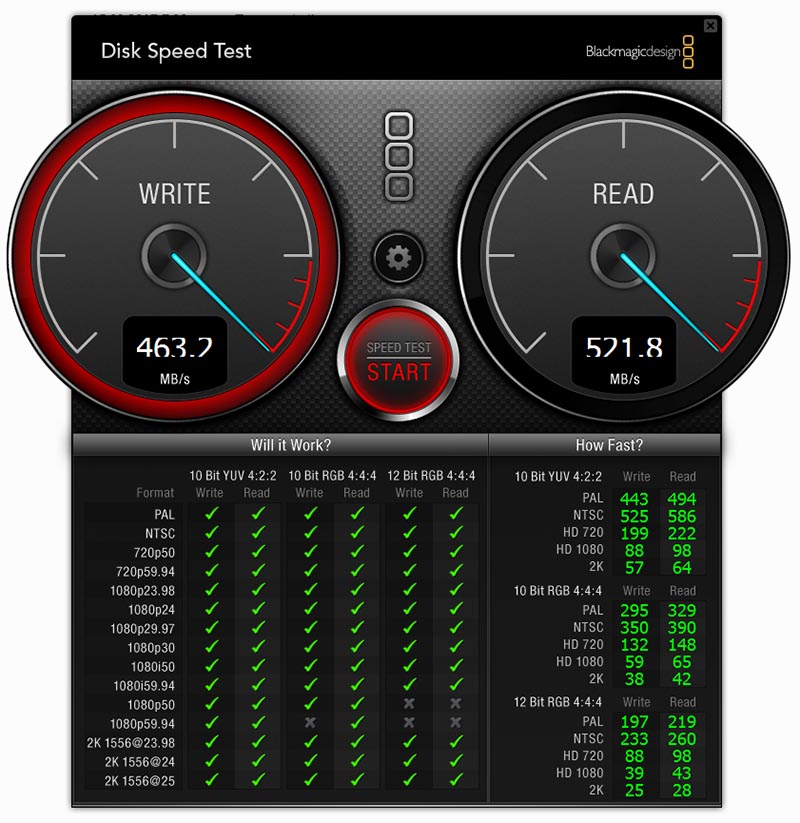

Бенчмарк Blackmagic Disk Speed Test v8.0.1, выбираем Stress: 5GB, Select target drive: выбираем накопитель Transcend MTS820S. И нажимаем на кнопку: Start.

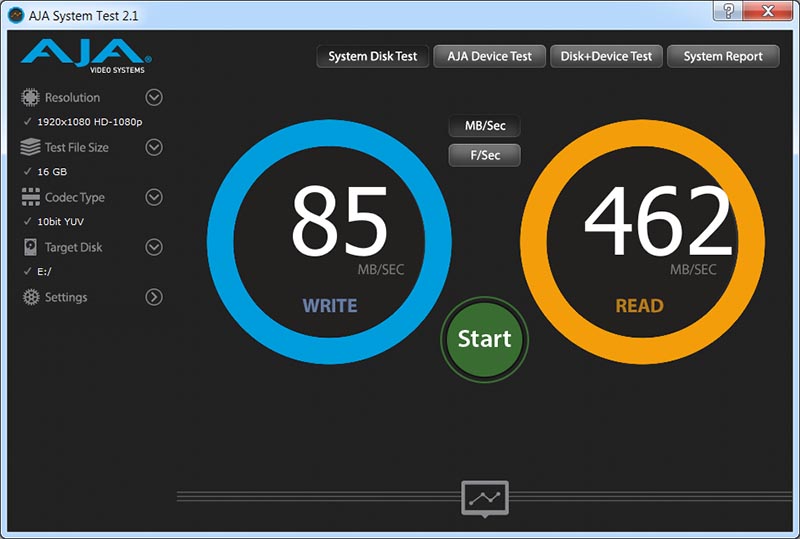

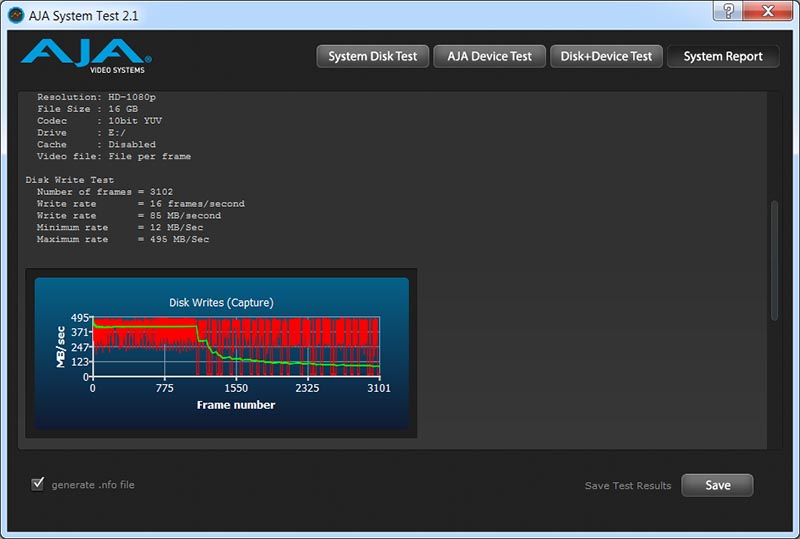

Бенчмарк AJA System Performance Tester 2.1. Выбранные настройки: Resolution: 1920x1080 HD-1080p. File Size: 16 GB. Codec: 10bit YUV. Нажимаем на кнопку: Start.
И к концу выполнения бенмарка, получаем скорость записи: 85 Мб/с, а чтения: 462 Мб/с.

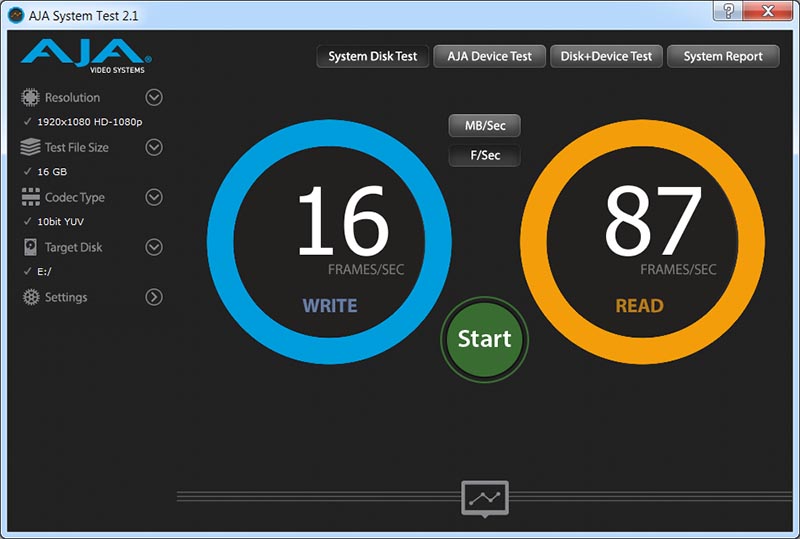

Частоты кадров при записи и чтении:



Смотрим график падения скорости записи, при работе с 16Гб видеофайлом:

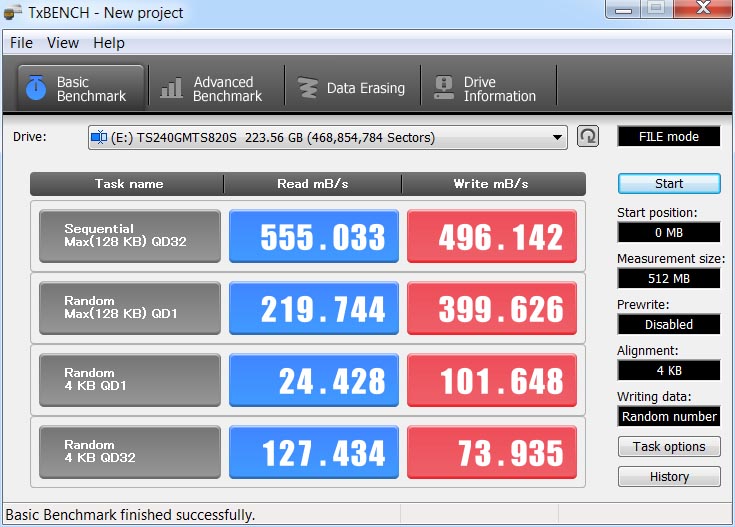

Запускаем бенчмарк TxBENCH и нажимаем на кнопку: Start.

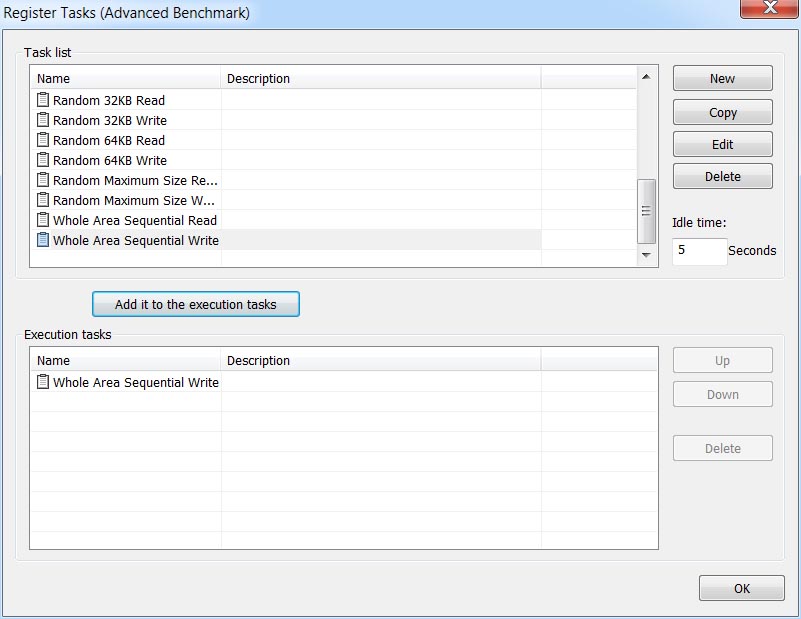

Переключаемся на закладку Advanced Benchmark. Там нажимаем на кнопку: Register Tasks. И в одноимённом окне, выбираем Whole Area Sequential Write и нажимаем на кнопку: Add it to the execution tasks. И далее, нажимаем на кнопки: ОК и Start.

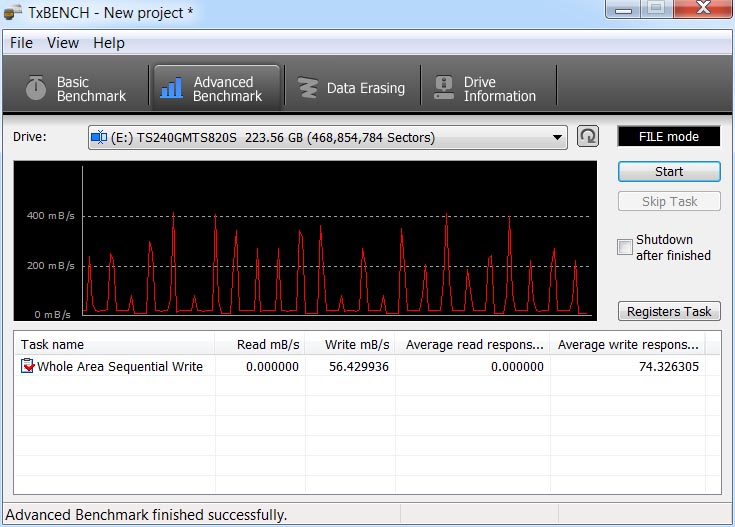

Итоговый график записи отображаемый бенчмарком TxBENCH:

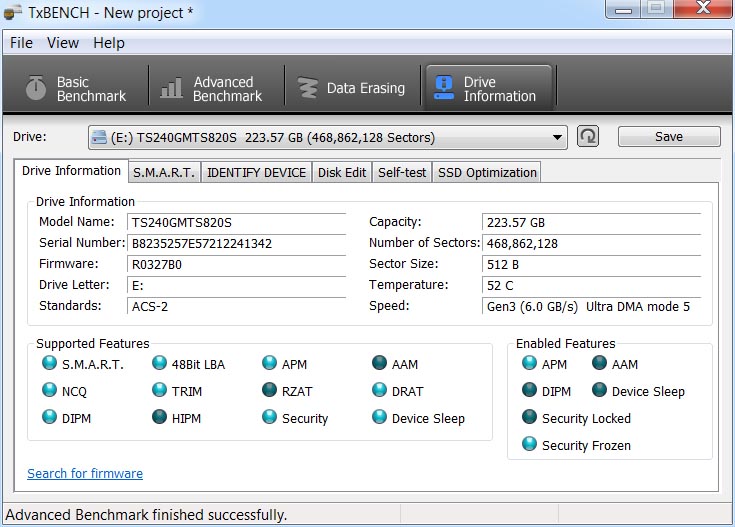

Информация о накопителе, отображаемая бенчмарком TxBENCH:

В версии программы Adobe Premiere Pro CC 2019, создаем новый проект. Выбираем: Общие > Рендеринг и воспроизведение видео > Средство рендеринга: Только программное ускорение ядра Mercury Playback.
Создаем новый эпизод. Шаблоны настроек эпизода > Доступные шаблоны настроек > DNxHR > 4K 59.94 > DNxHR HQ 4K 59.94. Нажимаем на кнопку: ОК.

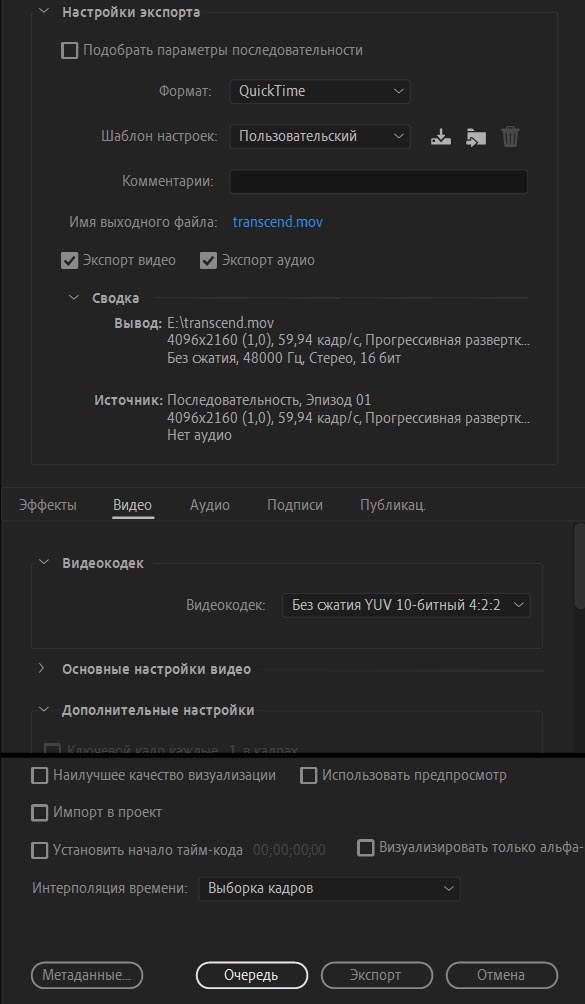

Создаем титр размером с настройками эпизода и растягиваем его длительность на одну минуту. Выделяем эпизод, выполняем команду: Файл > Экспорт > Медиа (Ctrl+M). В настройках экспорта выбираем формат QuickTime, видеокодек: Без сжатия YUV 10-битный 4:2:2, атрибуты исходного файла и выбираем диск Transcend MTS820S в настройках — Имя выходного файла.
Далее, для прямого рендеринга, нажимаем на кнопку: Экспорт (Экспорт с текущими настройками).

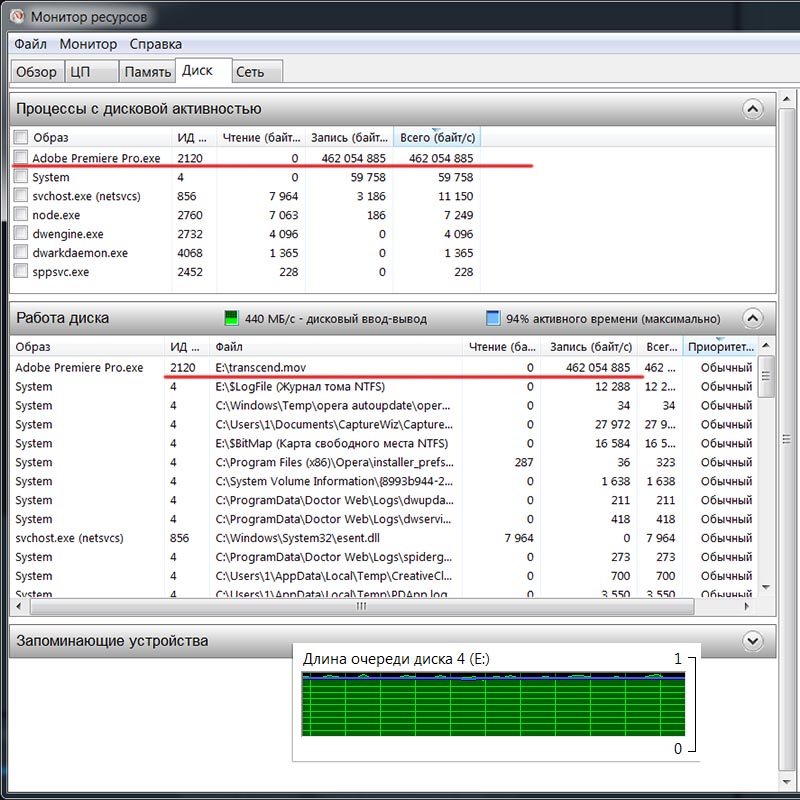

В Мониторе ресурсов видим, что скорость записи процесса Adobe Premiere Pro.exe составляет 462 Мб/с, при 100% нагрузке твердотельного накопителя Transcend MTS820S.

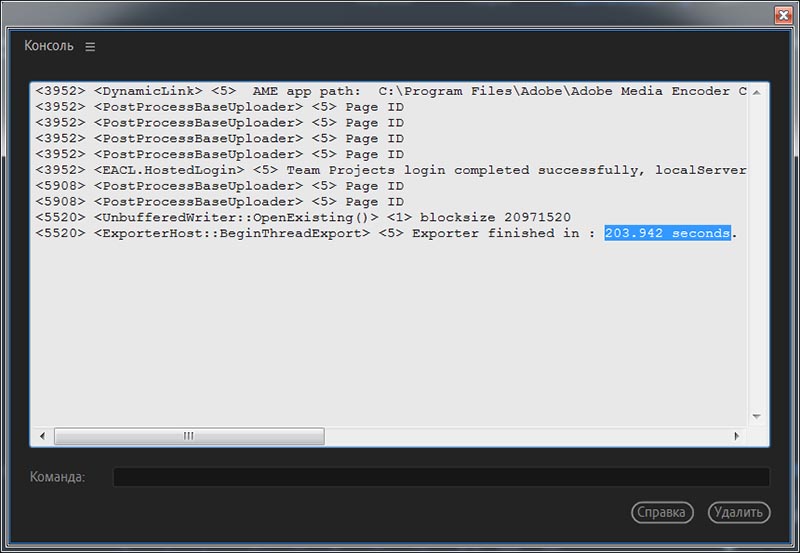

Итоговое время: 204 секунды.



Характеристики созданного файла:

Сводная таблица результатов записи 80Гб видеофайла, в тестировании участвовали следующие накопители: Intel SSD 600p (SSDPEKKW256G7X1), Transcend MTE110S (TS256GMTE110S), Seagate Barracuda 7200.14 (ST3000DM001-1CH166), WD Blue (WDS250G1B0B), Seagate Barracuda ST2000DM008, Intel SSD 760p (SSDPEKKW256G801), Samsung SSD 850 EVO M.2 (MZ-N5E250BW), Silicon Power P34A80 (SP256GBP34A80M28), Samsung 960 EVO (MZ-V6E250BW), Samsung 970 EVO (MZ-V7E250BW), ADATA XPG SX8200 Pro (ASX8200PNP-256GT-C), Transcend MTS820S (TS240GMTS820S) и Samsung 950 PRO (MZ-V5P256BW).
