MSI PRO B660M-A DDR4

Для 65Вт процессора Intel Core i5-12400 выбор пал на материнскую плату MSI PRO B660M-A DDR4 построенную на чипсете Intel B660 Express и использующую недорогую DDR4 оперативную память. О её тестировании, можно прочитать в этом материале.
Конкурентом выступала плата GIGABYTE B660M GAMING X DDR4, которая также поддерживает PCIe 3.0 x4 линии во втором слоте, есть 10Гбитный USB Type-C на передней панели, но нет Gen 2 на задней панели.
3 разъема для системных вентиляторов, а не два. Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).
2 разъема для подключения Thunderbolt плат раширения, 1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0). Разъёмы питания: 24+8-контактов.
Также может возникнуть вопрос, а может ещё немного сэконосить и взять например плату MSI PRO B660M-E DDR4...
Из тестов 3DNews, у платы MSI PRO B660M-A DDR4, лимит мощности процессора, установленный материнской платой по умолчанию (для i5-12600K) PL1 = 255Вт, а для MSI PRO B660M-E DDR4 PL1 = 100Вт.
MSI PRO B660M-A DDR4: процессор работает стабильно. Конвертер питания греется несильно.
MSI PRO B660M-E DDR4: процессор работает нестабильно. Конвертер питания материнской платы перегревается без дополнительного охлаждения. Установка вентилятора над VRM ситуацию исправляет.
Снимок тепловизора (максимальная температура VRM на снимке): 75С против 121С.

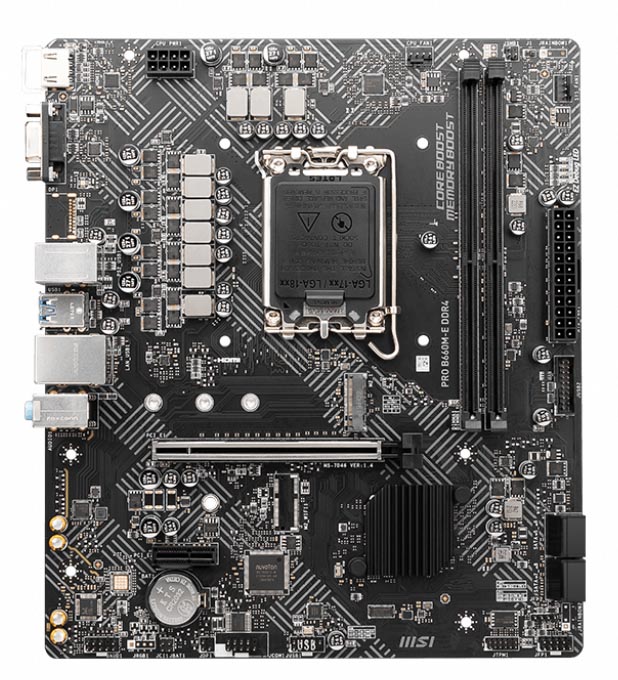

Также у MSI PRO B660M-E DDR4 нет 10Гбитных USB портов (а при минимальном количестве SATA отсеков, видеографы часто пользуются внешними накопителями), нет поддержки громоболта, нет поддержки установки второй видеокарты, только 2х DIMM слота и т.д. Можно просто посмотреть на зону VRM без радиаторов, чтобы отказаться от этой небольшой экономии:

*У материнских плат MSI MAG B660M Mortar Max WiFi DDR4 и ASRock B660M PG Riptide есть встроенный тактовый генератор, поэтому они могут по частоте разгонять не K процессоры. Плюс решение от MSI поддерживает PCIe 5.0 x16 линии для процессора. Но, данные материнские платы, сильно выходят из бюджета, плюс начинают конкурировать с младшими материнскими платами на Z690 Express чипсетах.

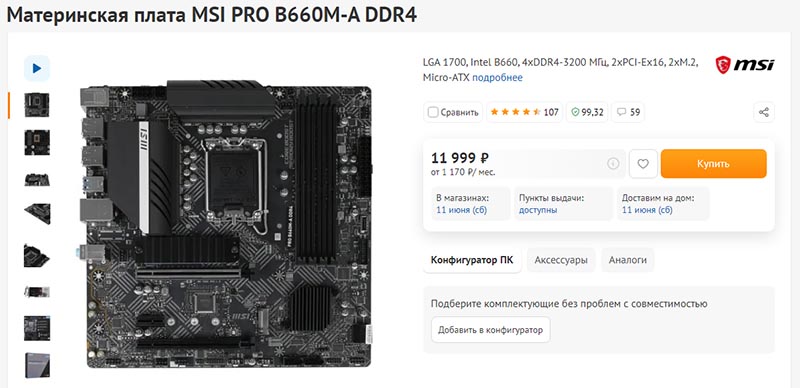

Системная плата MSI PRO B660M-A DDR4, также покупалась в одной из федеральных сетей (т.е. для сборки используются обычные лёгкодоступные комплектующие):

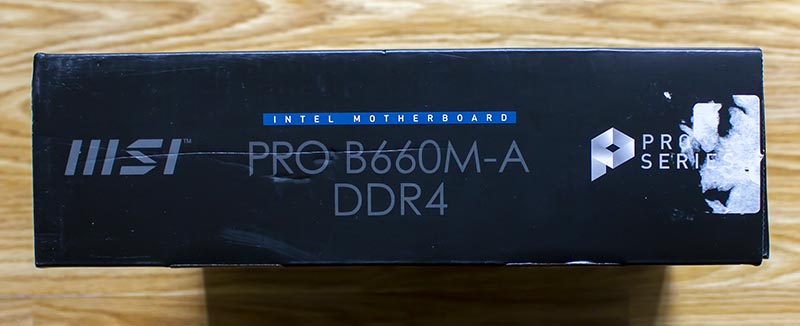

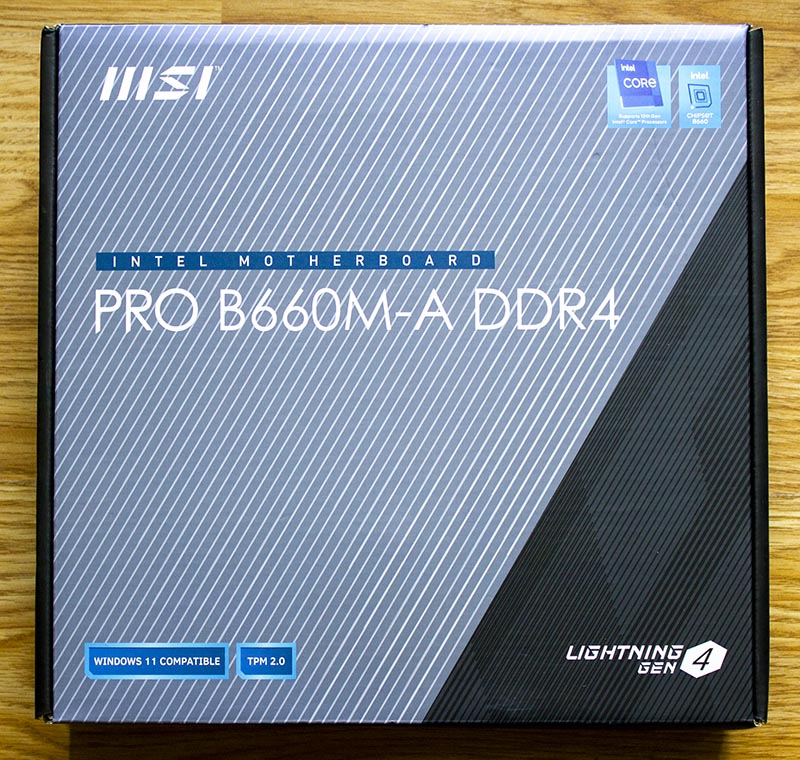

На руки получаем компактную коробку с неброским дизайном серии PRO:

На обратной стороне картонной коробки, можно узнать о всех ключевых характеристиках и технологиях материнской платы MSI PRO B660M-A DDR4:

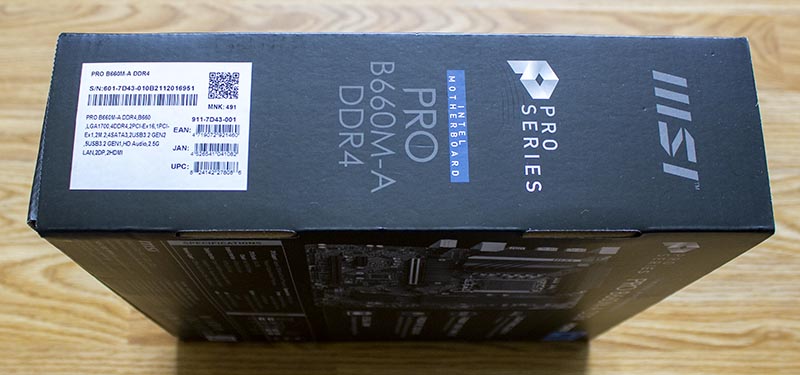

Наклейка с QR кодом и маркировкой:



С другой стороны была не полностью удалена какая-то наклейка:

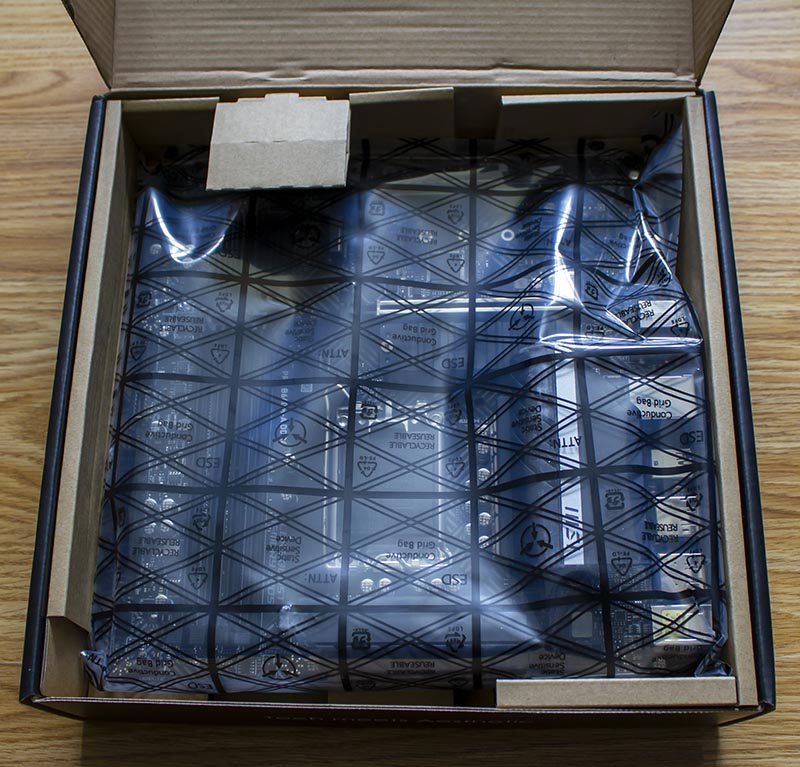

Открываем коробку и видим MSI PRO B660M-A DDR4 в антистатическом пакете:



Извлекаем системную плату из коробки.

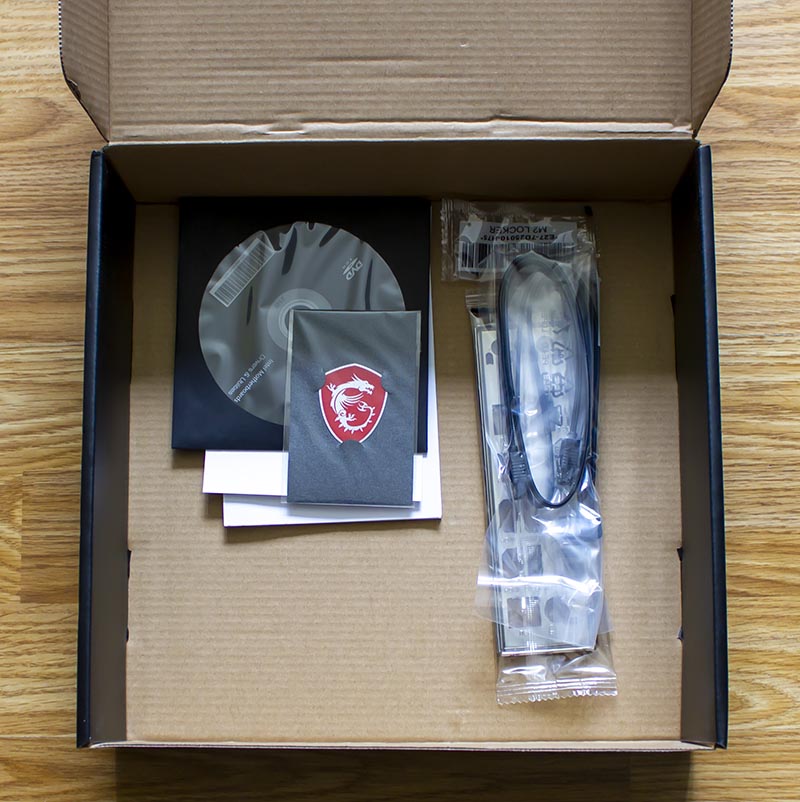

Поднимаем картонные разделители и видим штатную комплектацию платы.

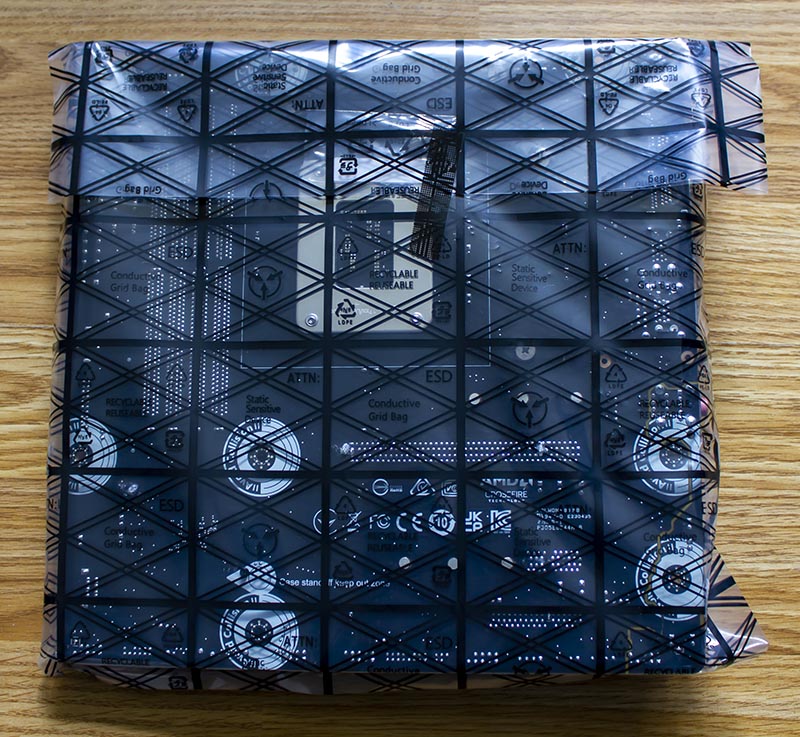

Пакет с платой заклеен специальным скотчем, т.е. видно, что пакет не вскрывался:



В комплекте идёт наклейка с логотипом MSI:



DVD диск с драйверами и утилитами:

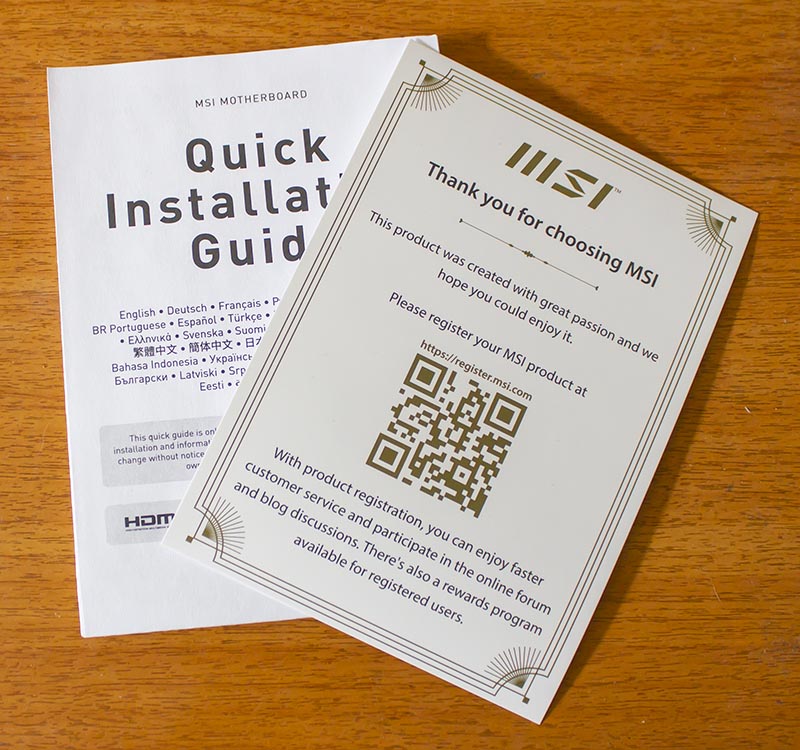

Приглашение к регистрации и инструкция для быстрой установки:

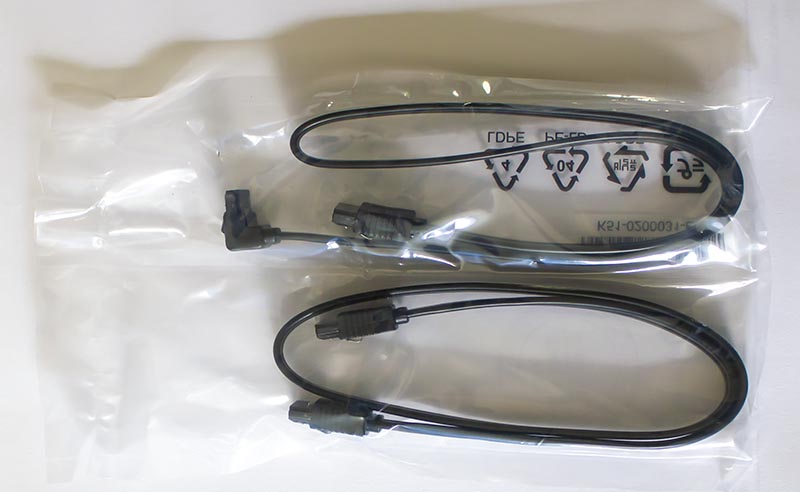

Два SATA кабеля черного цвета, один из них имеет Г-образный разъём.

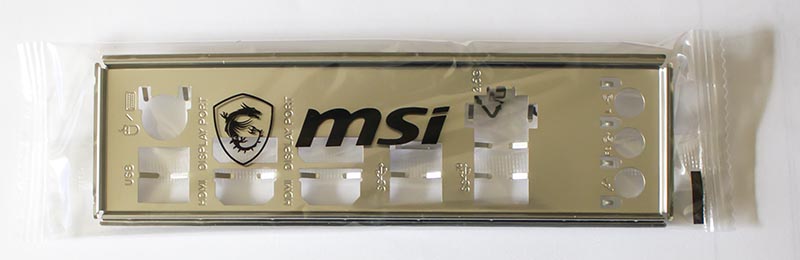

Задняя планка для портов ввода-вывода:

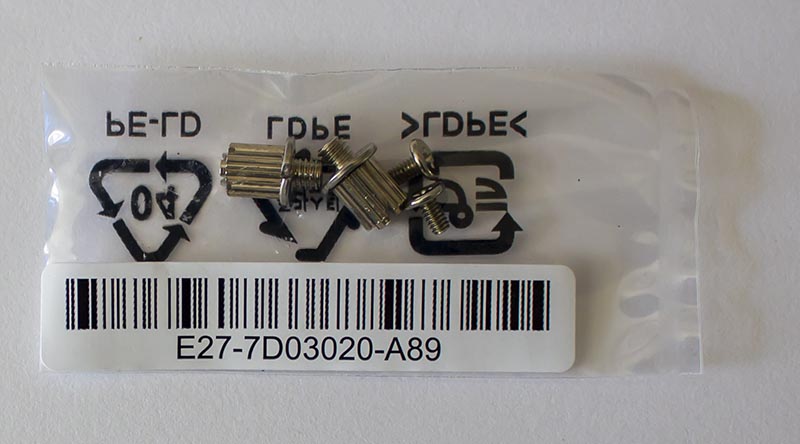

Втулки и винты для M.2 накопителей:

M2 Locker: с помощью этого устройства компания MSI хочет сделать замену M.2 накопителей намного проще. Это безинструментальная установка M.2 накопителей. Установка M.2 очень проста, в основном используется защелка вместо винта.

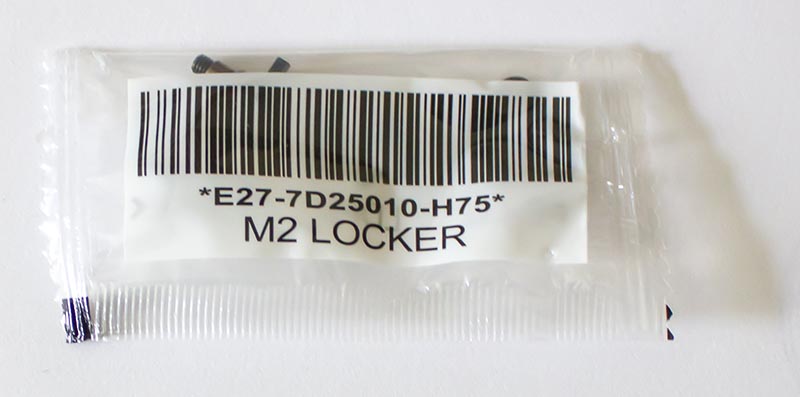

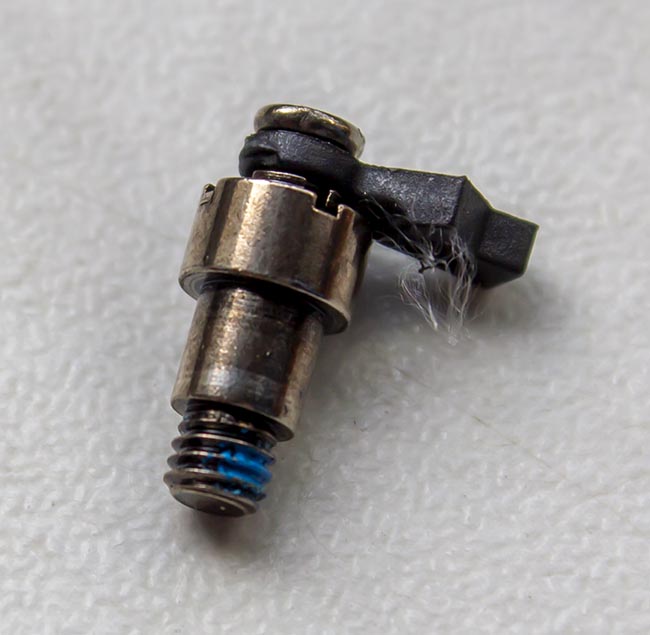

Как выглядит M2 Locker:

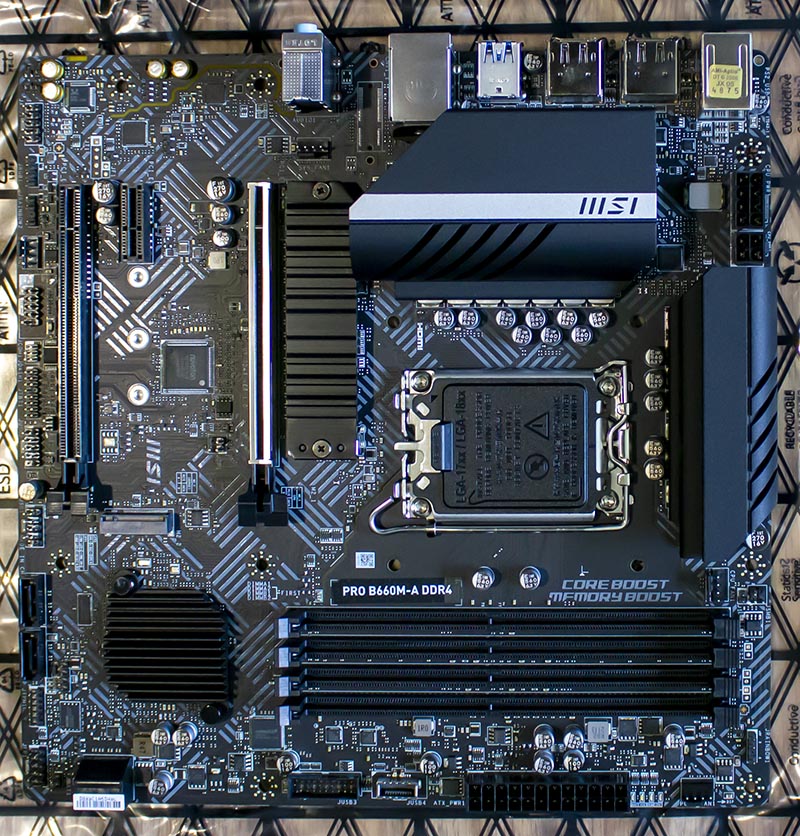

Что интересного можно увидеть на плате MSI PRO B660M-A DDR4:
- Усиленный слот (армирован) под видеокарту.
- Три слота расширения, второй PCIe x16 слот использует четыре PCIe 3.0 линии чипсета и предназначен для установки карты расширения с интерфейсом Thunderbolt 4. Или для использования технологии Intel Deep Link (Hyper Encoding) в него можно установить однослотовый графический адаптер Intel Arc A380.

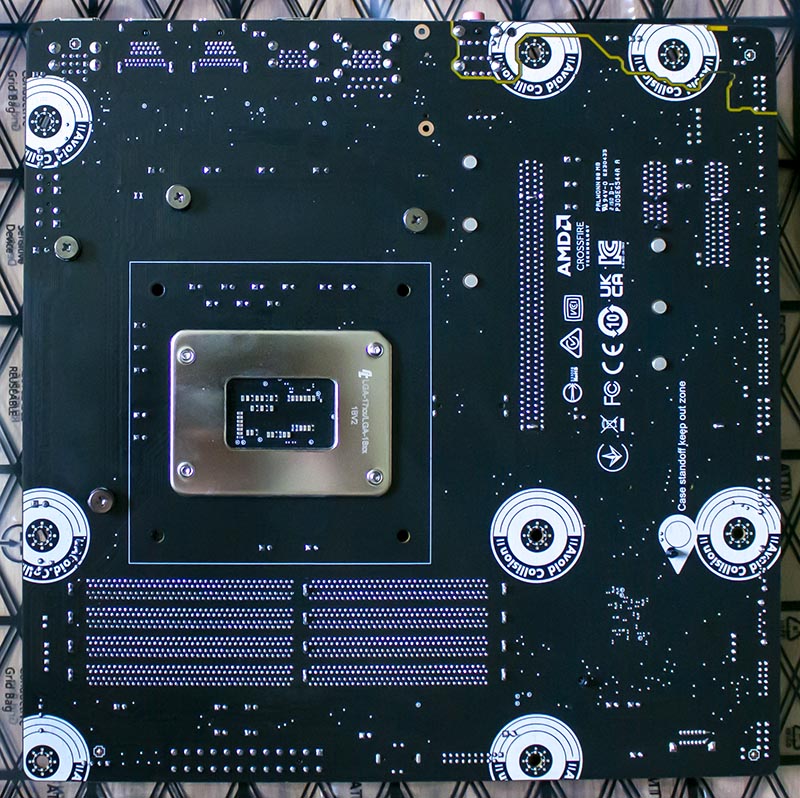

С обратной стороны платы, можно узнать производителя сокета LGA1700: Foxconn или Lotes?

Плата PRO B660M-A DDR4 получила довольно внушительную подсистему питания, насчитывающую 14 фаз. На бумаге получаем схему 12+1+1 (VCore + VCCAUX + VСCGT). Каждая фаза, ответственная за работу ядер процессора и встроенной графики (iGPU), содержит сборки AONS36303 и AONS36308 от Alpha & Omega Semiconductor Inc. Управляет ими 9-канальный ШИМ-контроллер Richtek RT3628AE. Получается, реальная схема работы конвертера питания выглядит как 6+1+1 с удвоителями для первых шести фаз.
Полевые транзисторы подсистемы питания охлаждаются двумя алюминиевыми радиаторами средних размеров. MSI утверждает, что между мосфетами и основанием радиаторов лежат прокладки с увеличенной до 7 Вт/(мК) теплопроводностью.

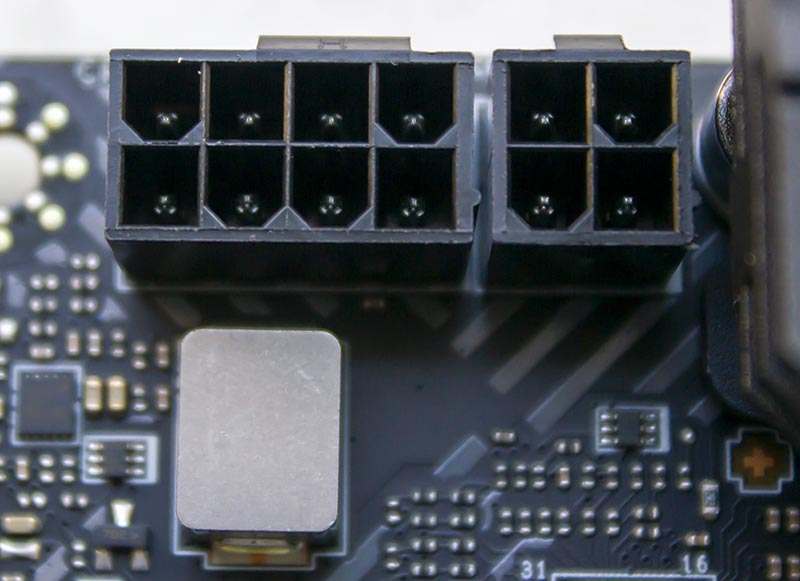

Схема питания материнской платы: 24(20+4)-контактов + 8-контактов (ATX 12V) + 4-контакта (ATX 12V). Вот последние 4-контакта почти не встречаются в блоках питания 500Вт (необходимо покупать более мощные блоки питания).

Светодиодные индикаторы EZ Debug, наглядно демонстрирующие, на каком этапе находится инициализация оборудования во время запуска системы. На фото 4х EZ Debug LED:

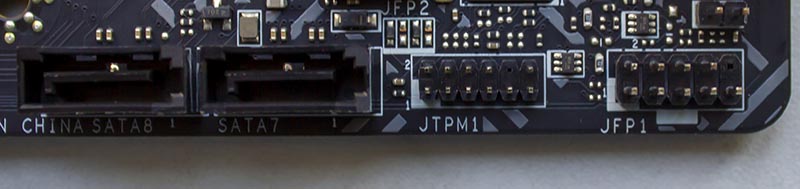

Внизу платы разнесены SATA порты, SATA8 и SATA7 находятся рядом друг с другом:

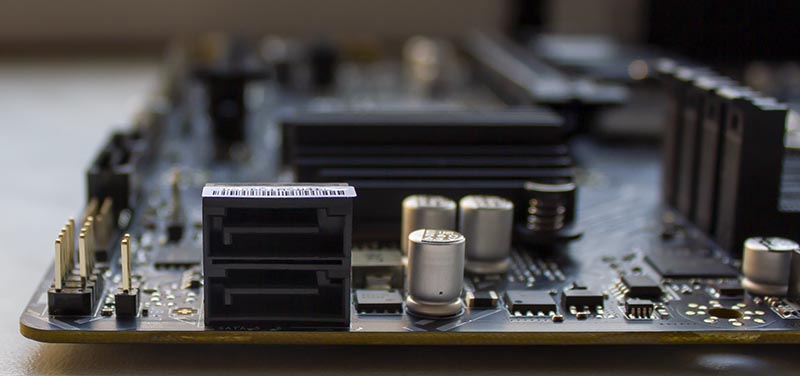

И порты SATA 5/6 находятся друг над другом:

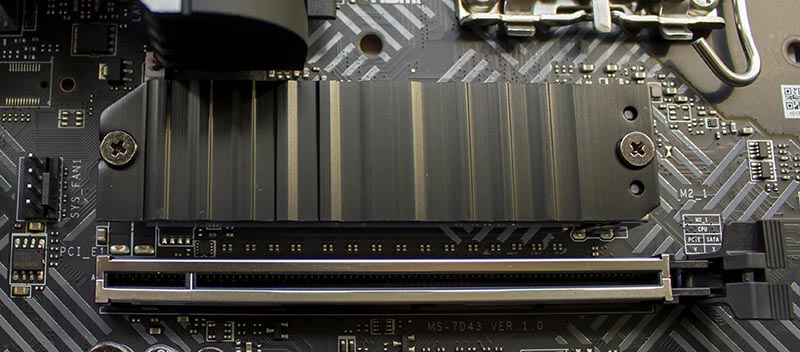

Первый M.2 слот Lightning Gen4 x4 использующий линии процессора, оснащён радиатором охлаждения M.2 Shield Frozr. Он предотвращает тротлинг и повышает производительность SSD, помогая накопителю работать на максимальных скоростях. Вид радиатора сверху, верхняя пластина покрашена в чёрный цвет:

Снимаем радиатор охлаждения:

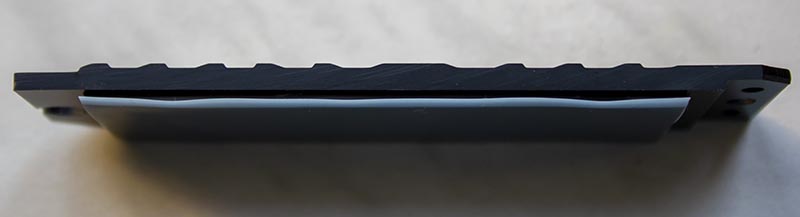

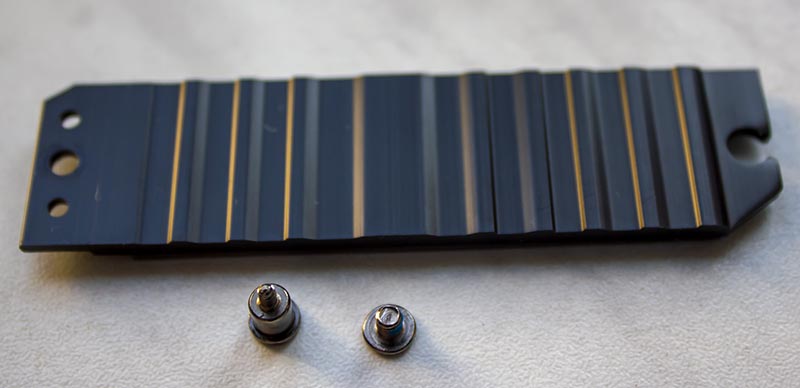

Толщина алюминиевого радиатора:

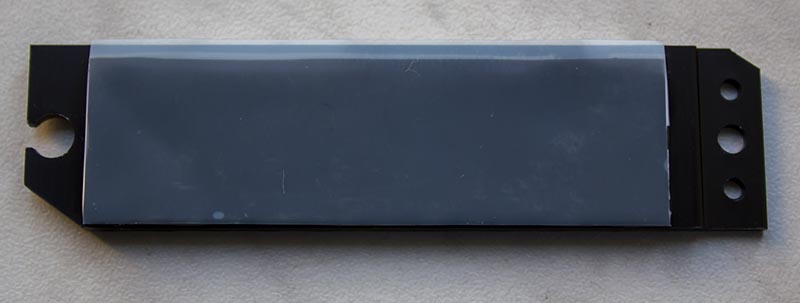

Большой радиатор системы питания с дополнительной термопрокладкой с теплопроводностью 7 Вт/(мK) и защита M.2 Shield Frozr для высокой производительности при работе нон-стоп. Термопрокладка под плёнкой:

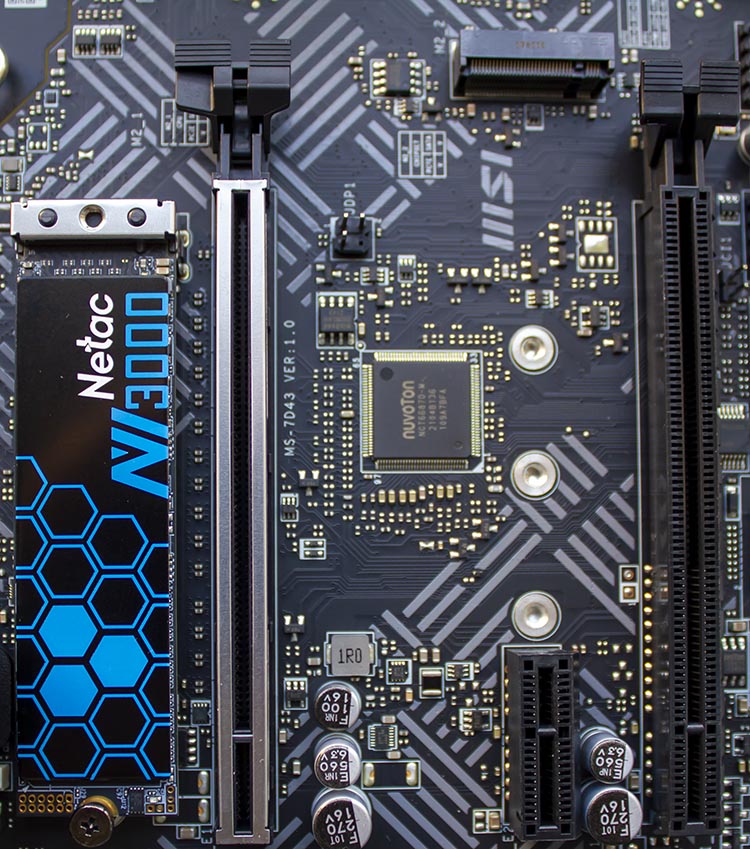

Устанавливаем M.2 накопитель Netac NV3000 (NT01NV3000-500-E4X)в PCIe NVMe слот, который не является комбо и использует линии центрального процессора:

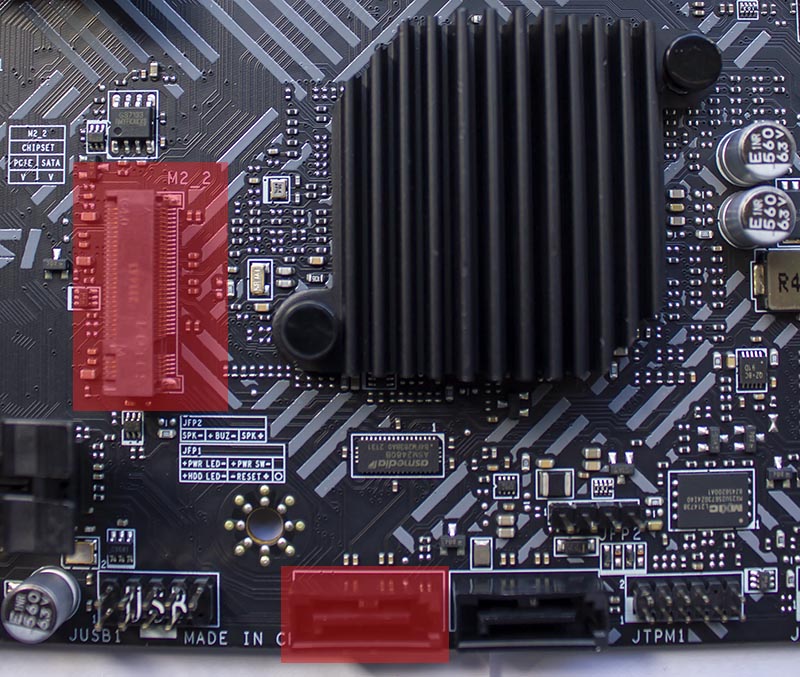

При использовании порта M2_2 SATA (комбо порт PCIe 4.0 x4 & SATA 6Gb/s, за него отвечают линии чипсета Intel B660 Express) отключится разъём SATA8. И у нас останется поддержка только трёх дополнительных SATA устройств.

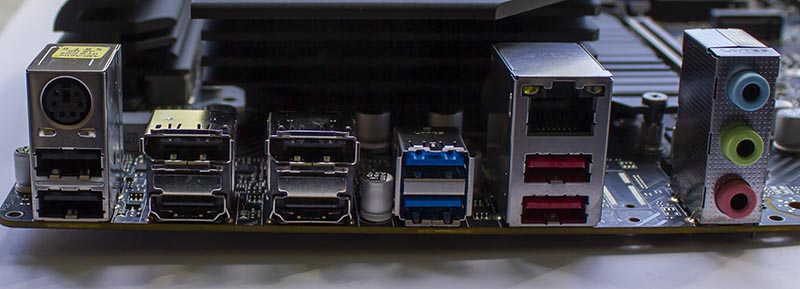

Порты на задней панели: PS/2, 2х USB 2.0 (чипсет B660), 2х USB 3.2 Gen 1 5Gbps Type-A (чипсет B660), 2х USB 3.2 Gen2 10Gbps Type-A (чипсет B660), 2x HDMI 2.1 (с поддержкой HDR), 2x DisplayPort 1.4 (HBR3), RJ-45, 3х аудио разъёма.

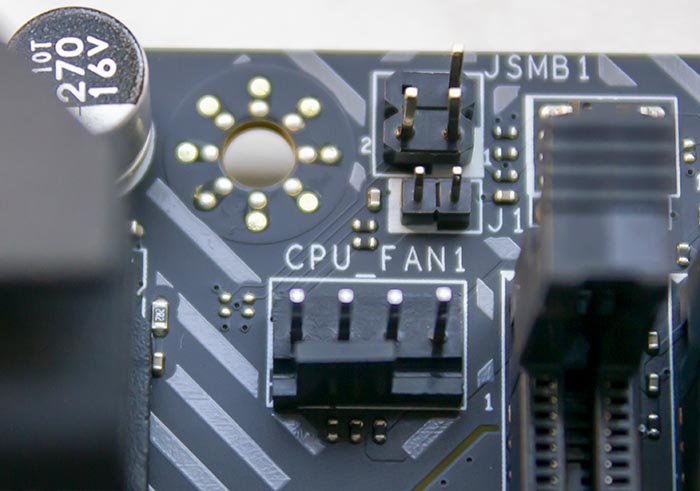

4-контактный разъём (CPU_FAN1) для подключения процессорного кулера:

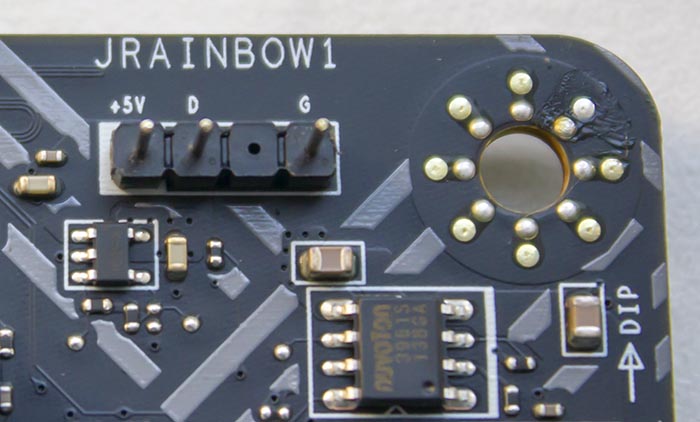

Около сокета находится разъём JRAINBOW1 для подключения процессорного кулера с ARGB подсветкой:

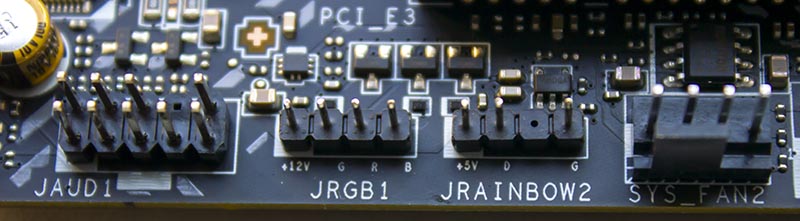

JRAINBOW2 разъём для подключения платы от ARGB корпусных вентиляторов, и рядом находится разъём SYS_FAN2 для подключения системных вентиляторов:

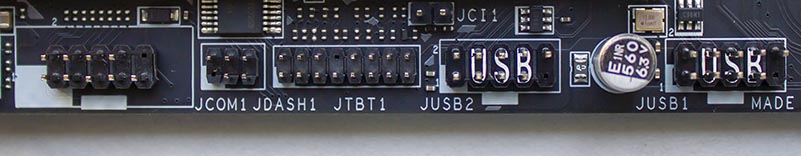

COM (JCOM1) для подключения разъёма Serial Port, 9-контактные USB разъёмы (JUSB2 & JUSB1 c поддержкой четырёх портов USB 2.0 Type-A) и Intel RTD3 14-1 контакный разъём (JTBT1):

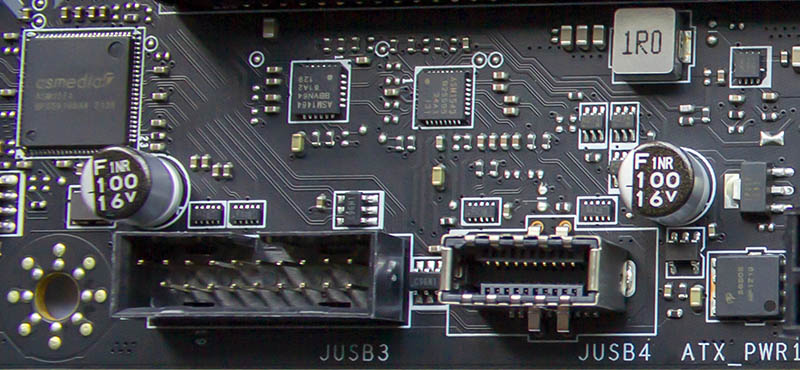

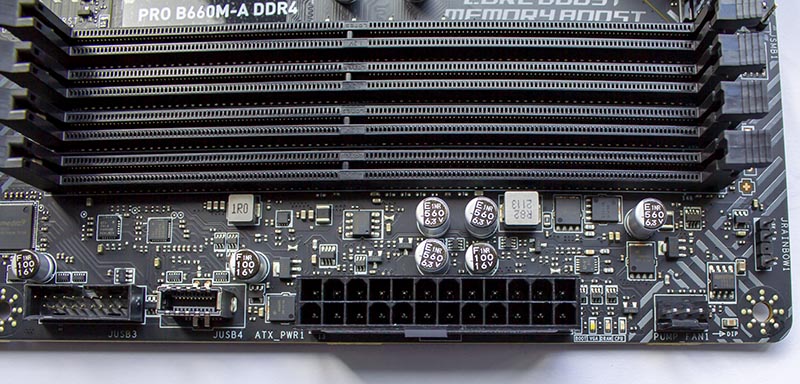

Два внутренних USB 3.2 порта: USB 3.2 Gen 1 5Gbps Type-C (JUSB4) обслуживает чипсет Intel B660 Express и USB 3.2 Gen 1 5Gbps Type-A (JUSB3) обслуживает чипсет ASMedia ASM1074.

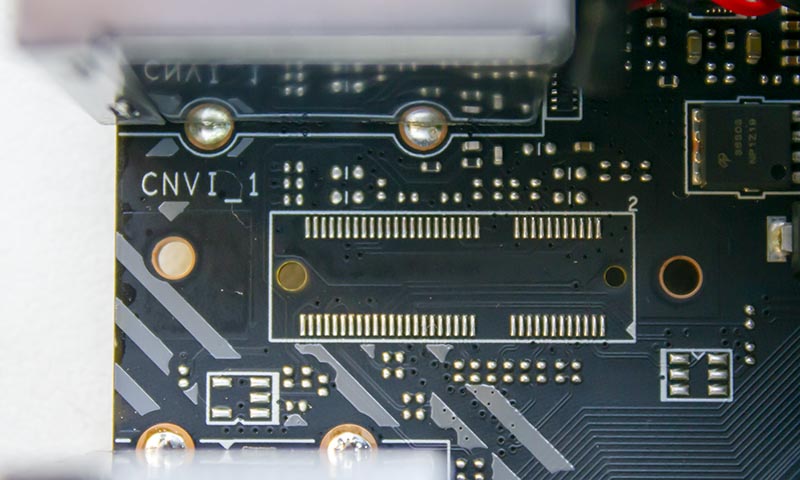

Место для Intel Wi-Fi 6 адаптера, если хотите материнскую плату с такой комплектацией, то обратите внимание на модель: MSI PRO B660M-A WIFI DDR4.

*Компания MSI объявила о поддержке в BIOS процессоров Intel следующего поколения (Raptor Lake-S). Являясь ведущим мировым брендом материнских плат, MSI стремится постоянно обновлять и совершенствовать их, чтобы обеспечить максимальную производительность для геймеров. Обновления BIOS - это всегда отличные новости и улучшения для пользователей. С помощью MSI M-Flash или кнопки Flash BIOS пользователи могут легко обновлять BIOS. Материнские платы MSI серии 600 получили поддержку следующего поколения процессоров Intel. Обновления BIOS доступны на соответствующих страницах поддержки материнской платы, доступ к которым можно получить через веб-сайт службы поддержки MSI.
Для материнской платы PRO B660M-A DDR4 это версия BIOS > 7D43IMS.170.

Читаем далее про выбор оперативной памяти.
