Установка кулера

Рассмотрим процесс установки кулера Cooler Master Hyper 103 PWM на материнскую плату Gigabyte GA-H170-Gaming 3 DDR3 с сокетом LGA1151. Привинчиваем к радиатору два крепежа для процессора:


Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

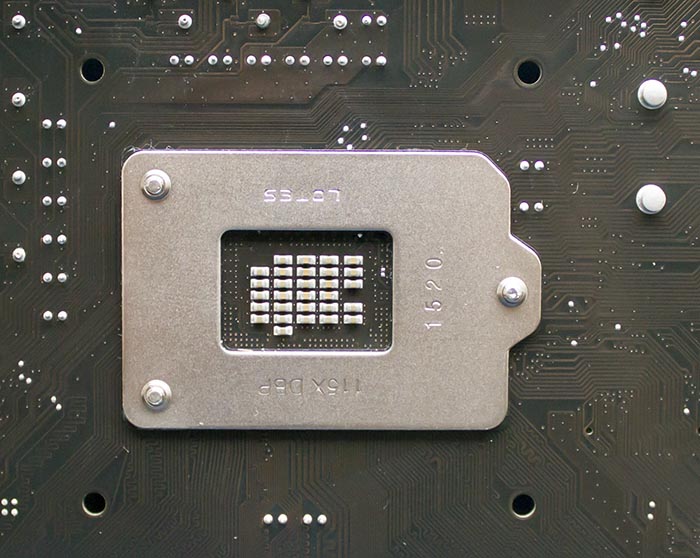

Переворачиваем материнскую плату и видим четыре отверстия для крепления монтажной пластины.

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

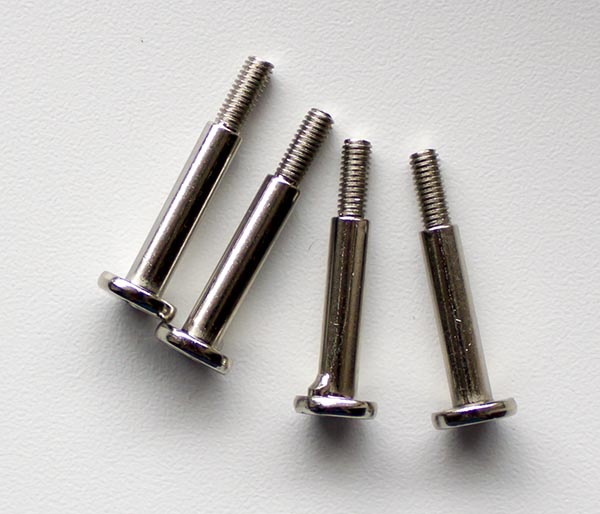

Нам понадобятся четыре самых длинных винта/стойки:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

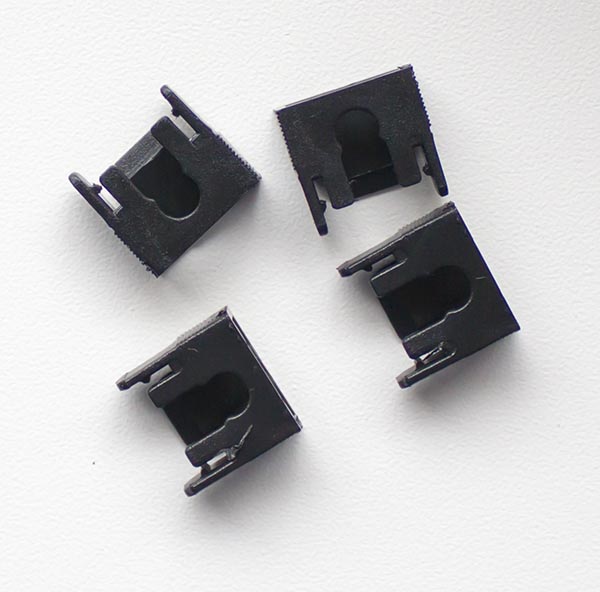

И четыре пластиковых шайбы:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

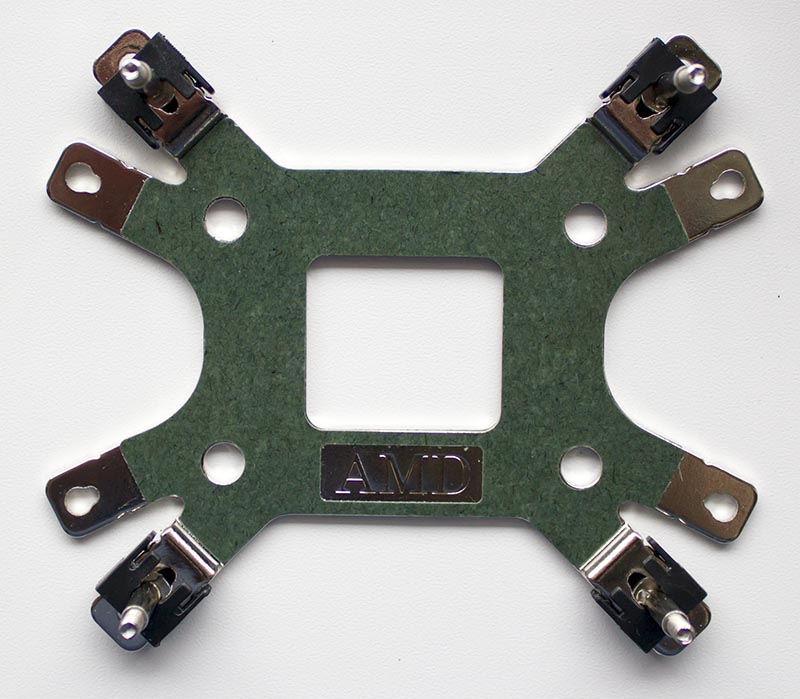

Вставляем винты/стойки в отверстия предназначенные для LGA1151 и фиксируем их пластиковыми шайбами, шапка винта/стойки должна быть на монтажной пластине, где надпись Intel. Стойки должны смотреть вверх, а на монтажной пластине должна быть надпись AMD.


Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

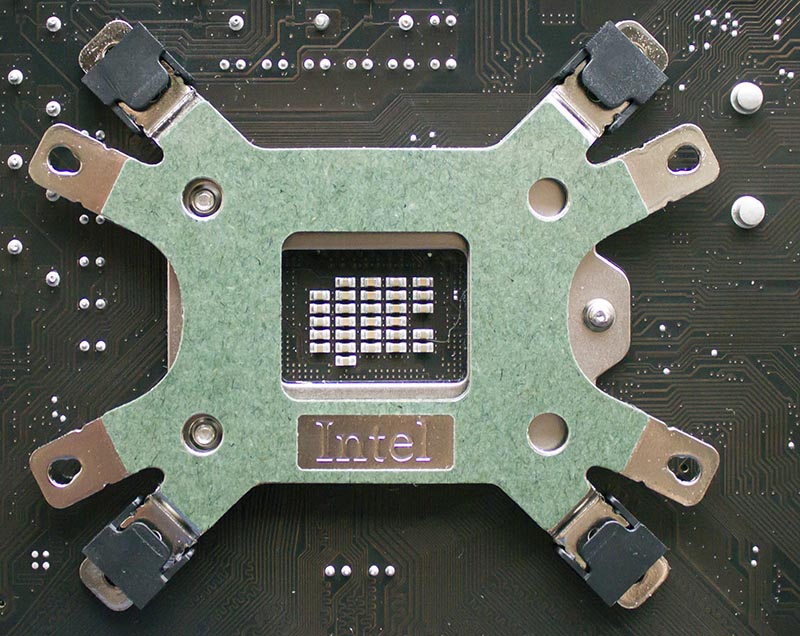

Как должна выглядеть монтажная пластина, сзади материнской платы:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

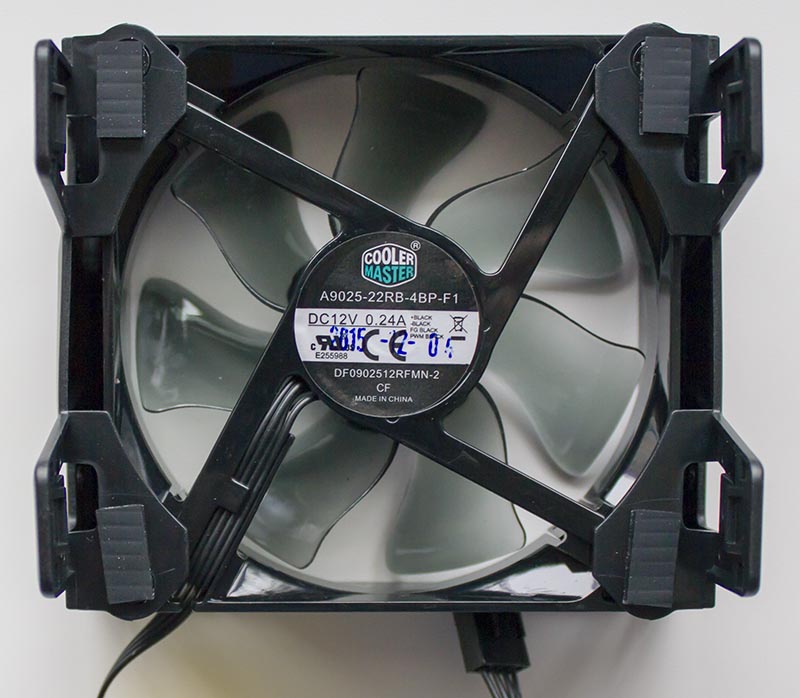

Для удобства, снимаем вентилятор Cooler Master DF0902512RFMN-2 с кулера, просто отжав четыре крепления.

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

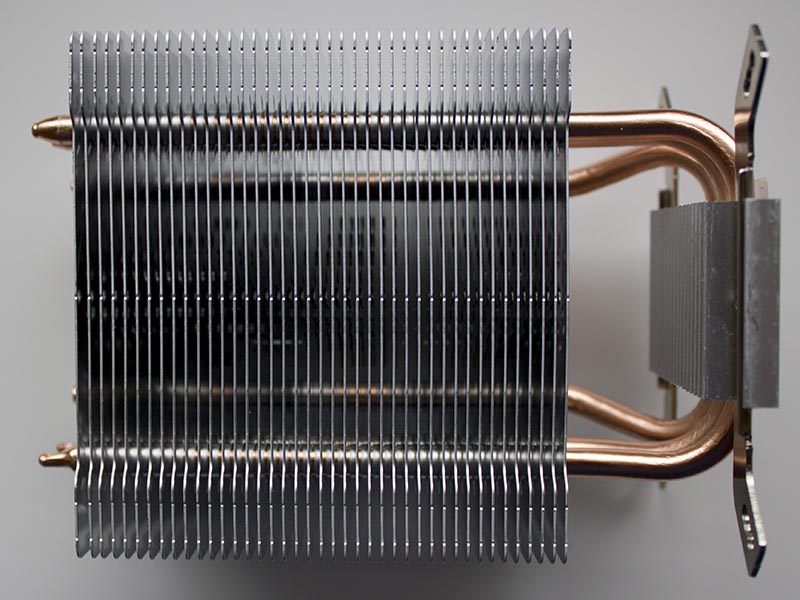

Вид радиатора кулера Cooler Master Hyper 103 PWM, без установленного вентилятора охлаждения:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

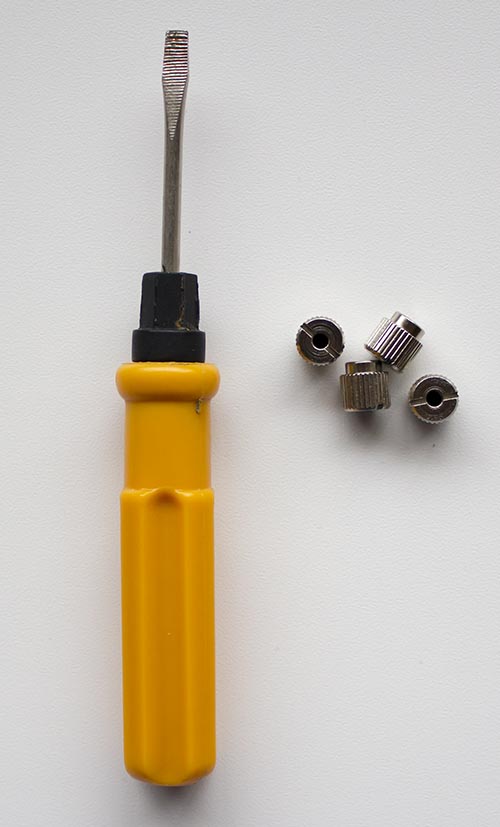

Нам также понадобится отвертка и четыре гайки:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

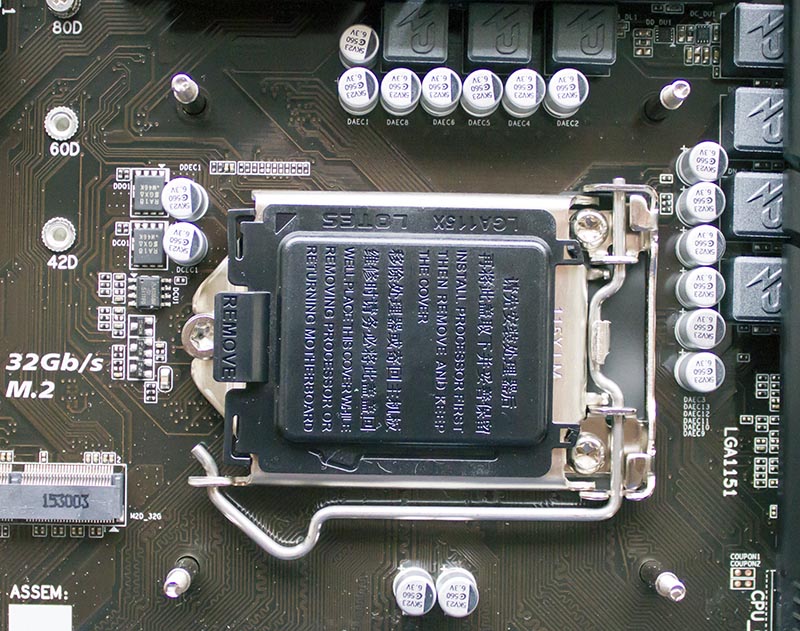

Снимаем с сокета материнской платы защитный колпачок черного цвета:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

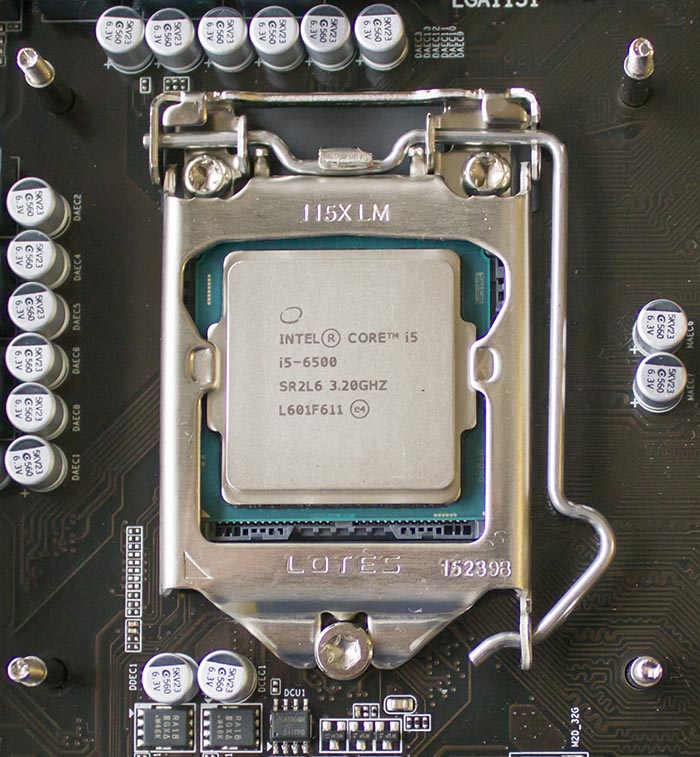

Устанавливаем процессор в сокет (ориентируемся на совпадение треугольников на процессоре и материнской платы), закрепляем его.

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

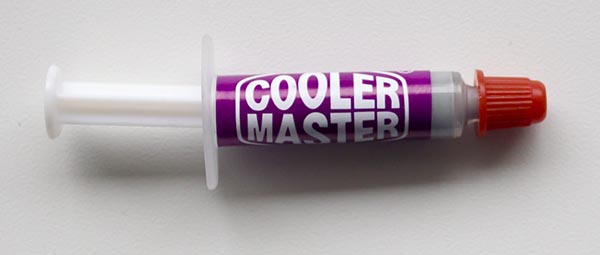

В комплекте идет фирменная термопаста.

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

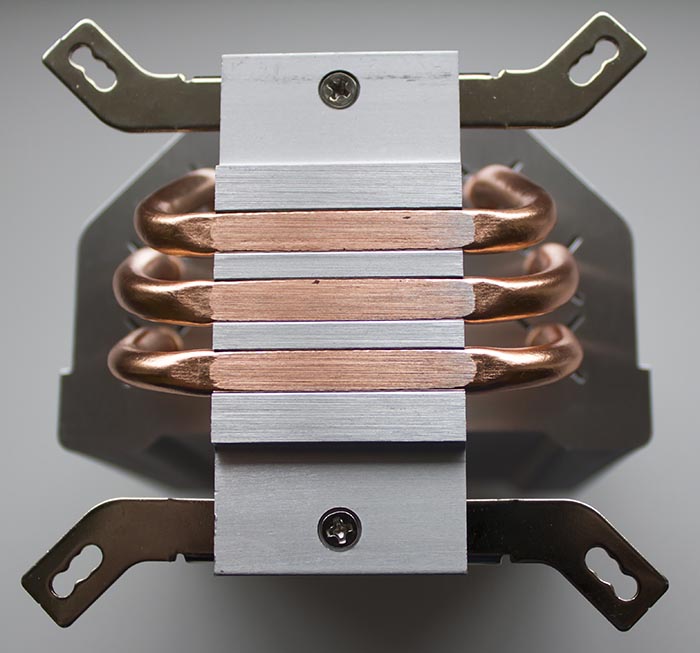

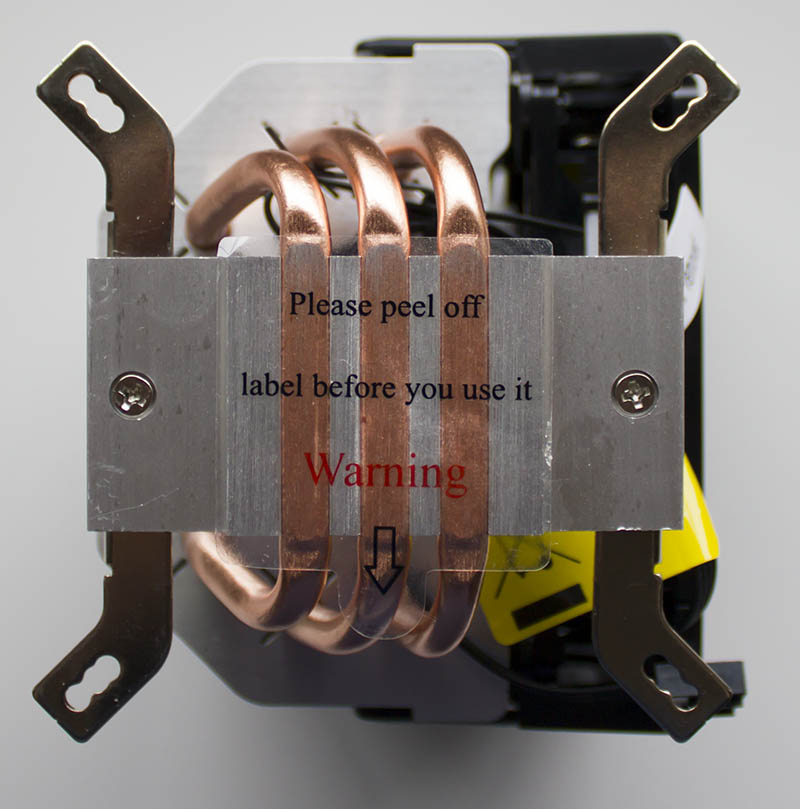

Перед установкой кулера, удаляем с его подошвы защитный слой:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

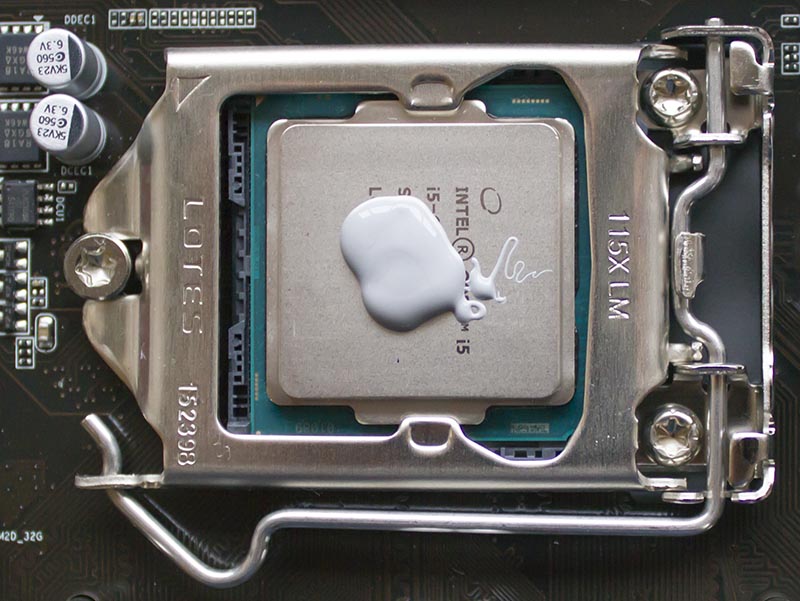

Наносим тонкий слой термопасты на поверхность установленного процессора:

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

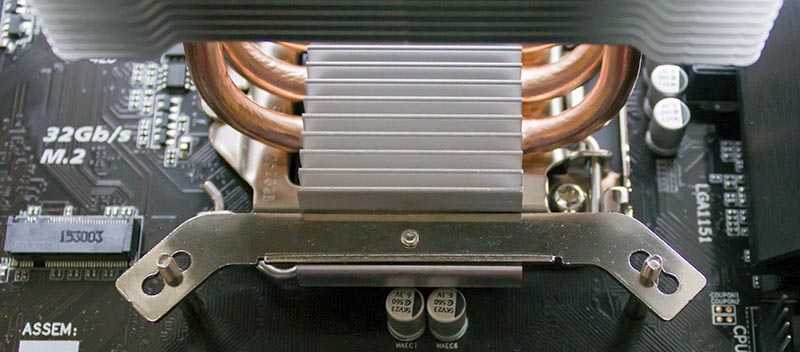

Закрепляем кулер на материнской плате (прижимаем его к поверхности процессора).

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

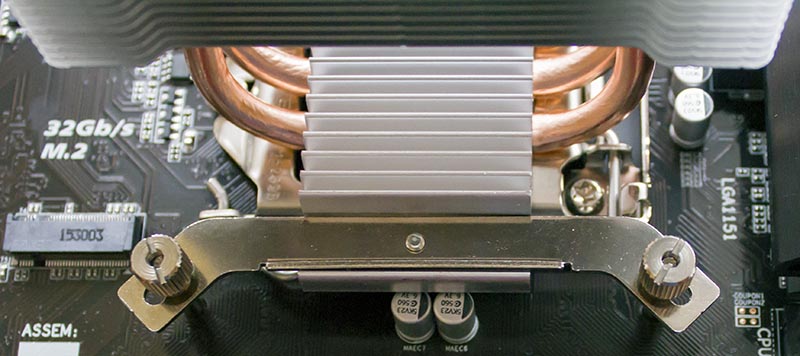

Потом симметрично закручиваем гайки руками, а потом отверткой (без фанатизма).

Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

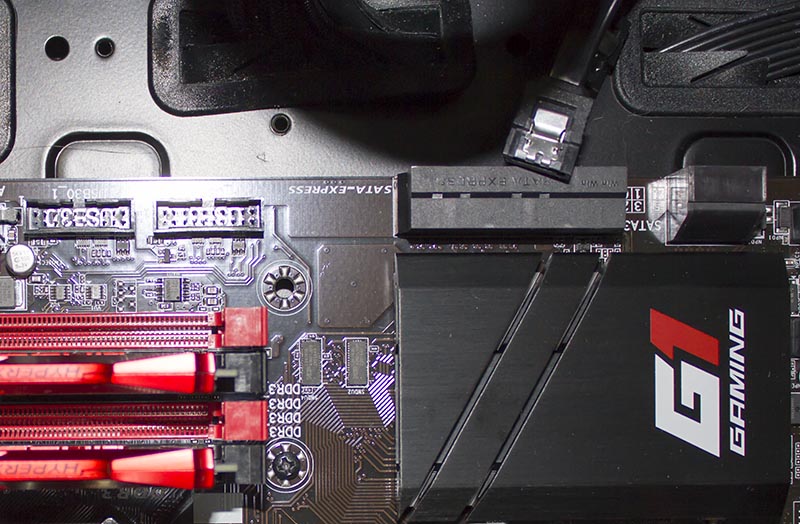

Так как системная плата Gigabyte GA-H170-Gaming 3 DDR3 имеет высоту всего 225 мм, то ее верхняя сторона не закреплена винтами (нет специальных отверстий, ни у корпуса, ни у платы), и одно отверстие верхнее посередине, не поддерживается корпусом Fractal Design Define R3.


Cooler Master Hyper 103 PWM (RR-H103-22PB-R1)

Не забываем присоединить питание кулера к разъему: CPU-FAN справа от сокета. В принципе, довольно простая и без проблемная установка кулера, что отличает ее от установки более мощного кулера Cooler Master Hyper 412 Slim (RR-H412-16PK-R1), где если перепутать, где закручивать винты, можно было повредить материнскую плату.
