Gigabyte Radeon RX460 WINDFORCE OC 2G

Начнем тестирование в программах видеомонтажа видеокарт построенных на чипсетах AMD Polaris, с самой бюджетной видеокарты Polaris 11 (а именно AMD Radeon RX 460). Была взята 2Гб модель, за ее 4Гб версию надо переплатить всего 1000 рублей, но как показывает практика игры и программы видеомонтажа по разному загружают бортовую видеопамять, так как в играх туда грузятся текстуры, поэтому требование к объему намного выше.
Реально видеокарта AMD Radeon RX 460 призвана конкурировать, как с более дешевыми видеокартами: GeForce GTX 750 (GM206), GeForce GTX 750 Ti (GM107), так и с более дорогой GeForce GTX 950 (GM206).
Была приобретена модель: Gigabyte Radeon RX460 WINDFORCE OC 2G (GV-RX460WF2OC-2GD) с ее подробными характеристиками можно ознакомиться здесь.
Фото коробки с фронтальной стороны:


Gigabyte Radeon RX460 WINDFORCE OC 2G

Фото коробки видеокарты GV-RX460WF2OC-2GD с обратной стороны:

Gigabyte Radeon RX460 WINDFORCE OC 2G

Информация о видеокарте GV-RX460WF2OC-2GD со стикера на коробке:

Gigabyte Radeon RX460 WINDFORCE OC 2G

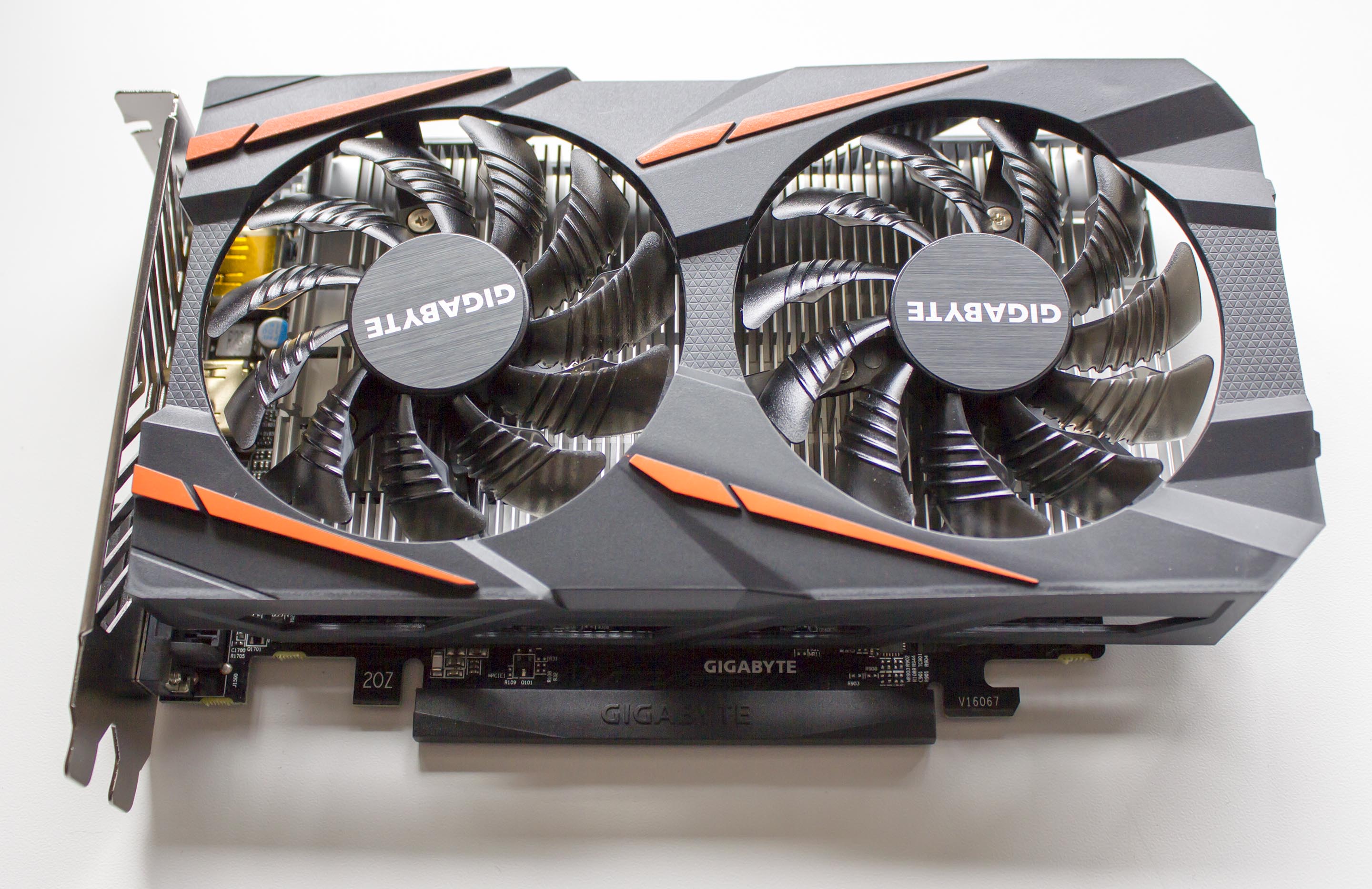

Простая система охлаждения WindForce 2X: алюминиевый радиатор и два 80мм вентилятора (Power Logic PLD08010S12HH) с измененной формой лопастей. Алюминиевый радиатор кулера не соприкасается с четырьмя распаянными чипами памяти SKhynix H5GC4H24AJR, т. е. Не занимается их охлаждением. Также без защиты радиатора остались элементы VRM. При низкой нагрузке вентиляторы отключаются. Фото кликабельно.



Gigabyte GV-RX460WF2OC-2GD

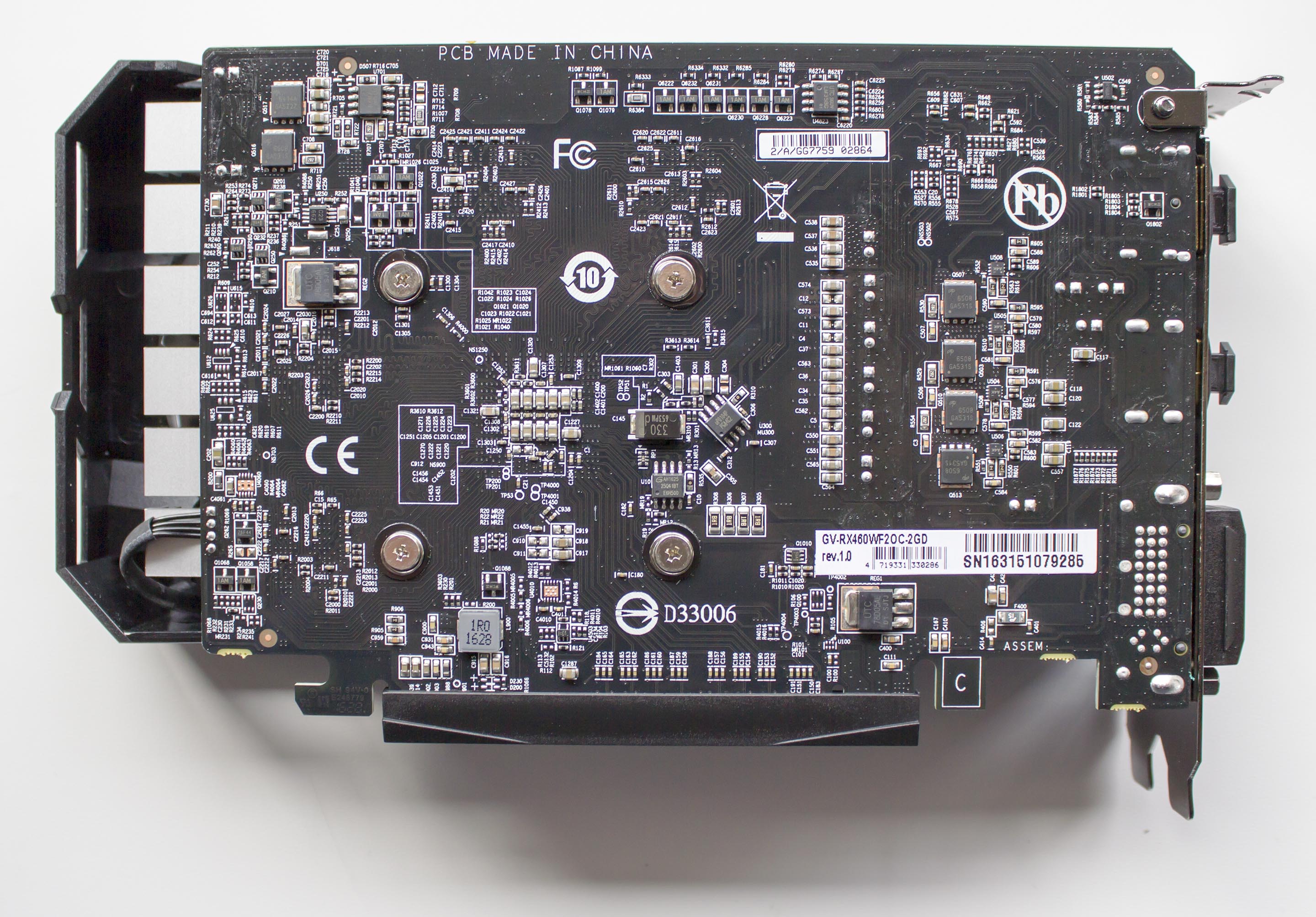

Видеокарта Gigabyte GV-RX460WF2OC-2GD построена с использованием качественной элементной базы Ultra Durable VGA. Пяти (5+1) фазная система питания. ШИМ-контроллер: ON Semiconductor NCP81022. Длина видеокарты: 191 мм (печатная плата как видно на фото, намного короче, ее длина всего 160мм). Фото кликабельно.



Gigabyte GV-RX460WF2OC-2GD

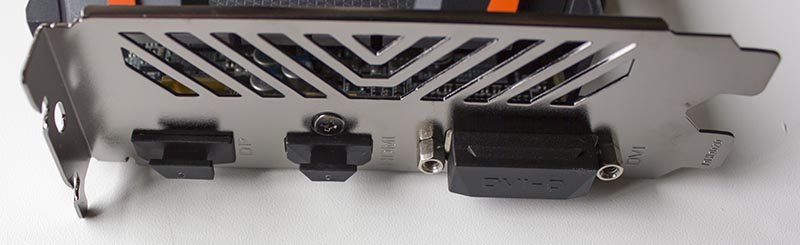

Под чехлами скрываются три видеовыхода: Dual-Link DVI-D, HDMI 2.0b и DisplayPort 1.4. Нет поддержки аналоговых выходов, только через активный переходник.


Gigabyte Radeon RX460 WINDFORCE OC 2G

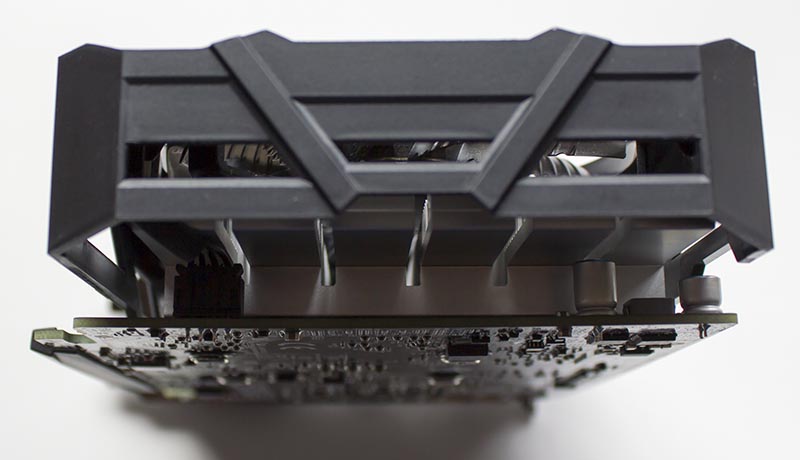

Как видим нет никаких дополнительных силовых разъемов PCIe (хотя встречаются видеокарты и с разведенным разведенным 6-контактным разъемом). Только 4-контактный разъем для подключения вентиляторов.


Gigabyte Radeon RX460 WINDFORCE OC 2G

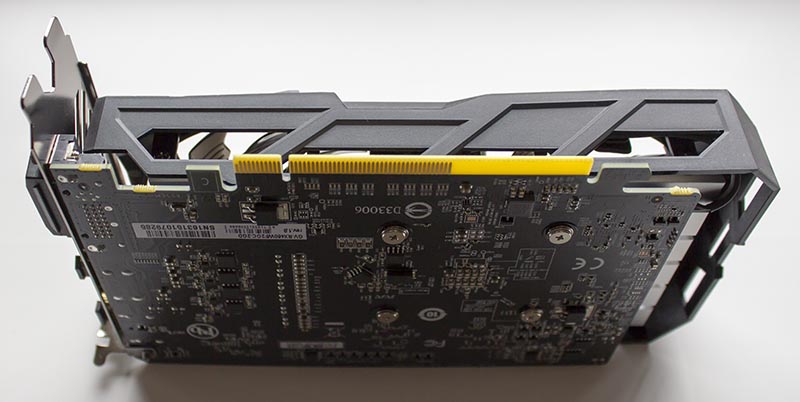

Как видно у разъема PCIe 3.0 x16 отсутствуют половина контактов, поэтому он работает в режиме PCIe 3.0 x8.

Gigabyte Radeon RX460 WINDFORCE OC 2G

С одной стороны видеокарта так и просится для апгрейда старых систем: требование к блоку питания — 350Вт, нет дополнительных силовых разъемов PCIe, достаточно хорошая производительность (2.2 терафлопс) и аппаратное декодирование всех новых видеостандартов.
С другой стороны: есть много жалоб на проблемы с запуском на материнских платах с процессорами Sandy Bridge и ниже (т.е. где слот работает в режиме PCIe 2.0 и ниже) - получаем черный экран, зависания при работе и т.д. Также по аналогии с видеокартой Radeon RX 480, которая потребляет слишком много мощности от слота PCIe (более 75Вт), пользователи боятся, что такая видеокарта может вывести материнскую плату из строя. И нет аналоговых видеовыходов (нужно использовать активный адаптер, например: VGA HAMA H-54569 HDMI19 (m) - VGA HD15 (f)).

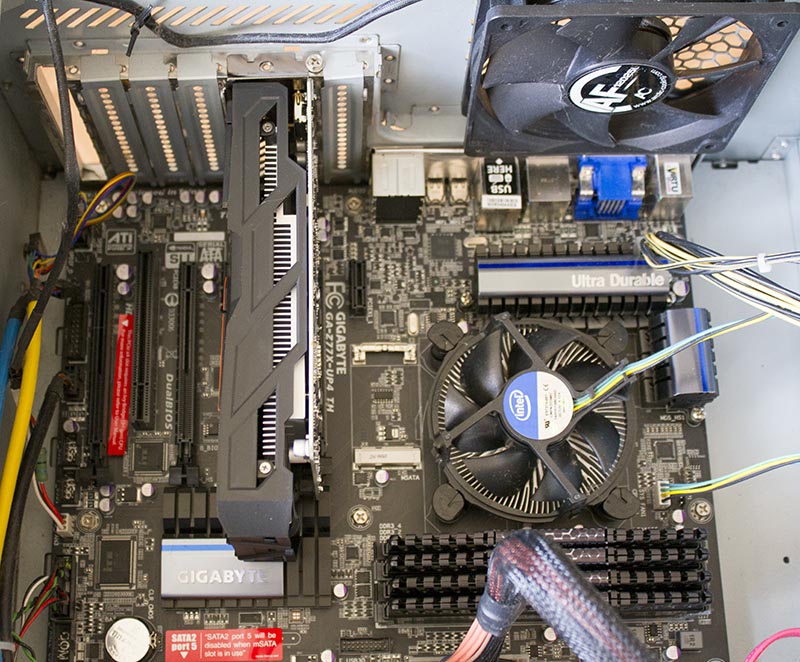

Проверим работу на самом старом конфиге: Intel Core i7-3770 (PCIe 3.0) и Gigabyte GA-Z77X-UP4 TH (rev. 1.0):


Gigabyte Radeon RX460 WINDFORCE OC 2G

Устанавливаем видеокарту, подключаем к ней монитор Dell UltraSharp U2412M по DVI-D и при загрузке получаем черный экран.
Выключаем компьютер, подключаем DVI-D кабель к интегрированной видеокарте: Intel HD Graphics 4000 (GT2). Запускаем утилиту GPU-Z и смотрим на доступные видеоадаптеры:


Gigabyte Radeon RX460 WINDFORCE OC 2G

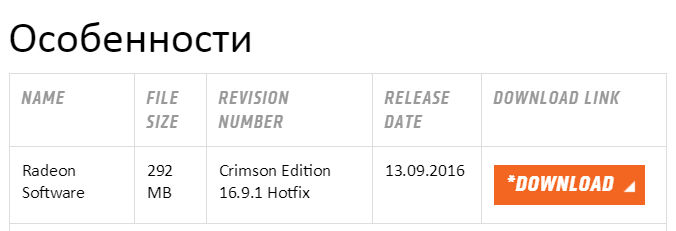

Качаем последний драйвер с официального сайта: Crimson Edition 16.9.1 Hotfix.

Gigabyte Radeon RX460 WINDFORCE OC 2G

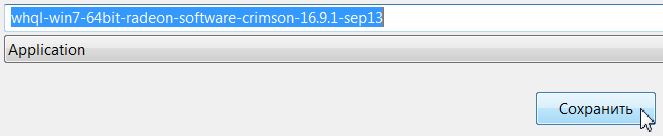

Нажимаем на кнопку: Download, потом: Сохранить.

Gigabyte Radeon RX460 WINDFORCE OC 2G

Запускаем скачанный инсталлятор: whql-win7-64bit-radeon-software-crimson-16.9.1-sep13.exe.

Gigabyte Radeon RX460 WINDFORCE OC 2G

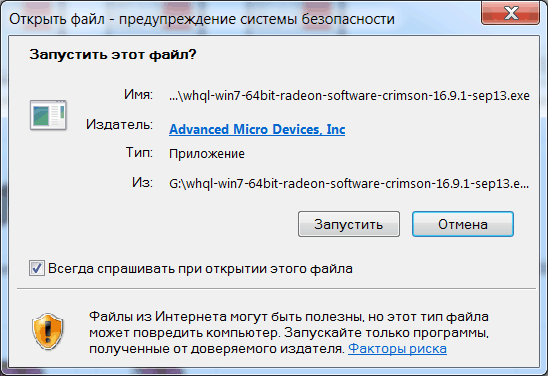

Открыть файл — предупреждение системы безопасности. Запустить этот файл? Нажимаем на кнопку: Запустить.

Gigabyte Radeon RX460 WINDFORCE OC 2G

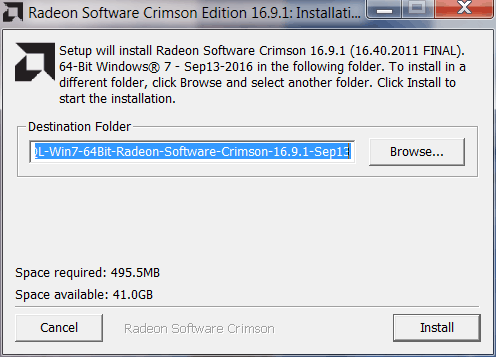

Нажимаем на кнопку: Install.

Gigabyte Radeon RX460 WINDFORCE OC 2G

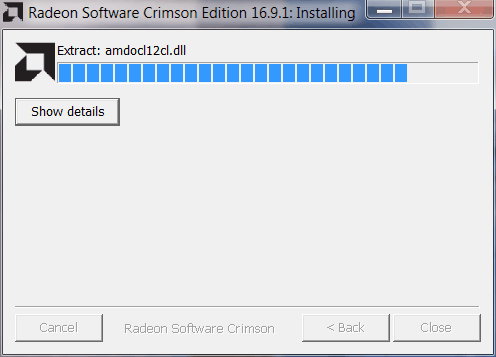

Запустится процесс извлечения файлов:

Gigabyte Radeon RX460 WINDFORCE OC 2G

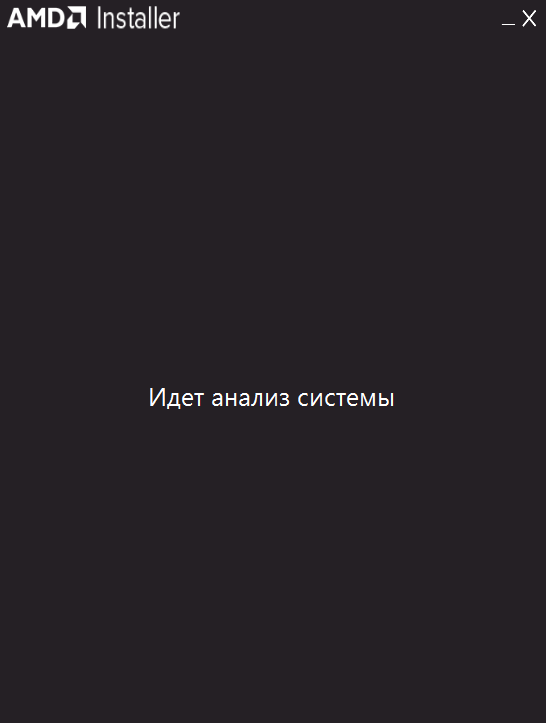

Идет анализ системы:

Gigabyte Radeon RX460 WINDFORCE OC 2G

Программное обеспечение и драйверы AMD готовы к установке. Нажимаем на кнопку: Устанавливать.

Gigabyte Radeon RX460 WINDFORCE OC 2G

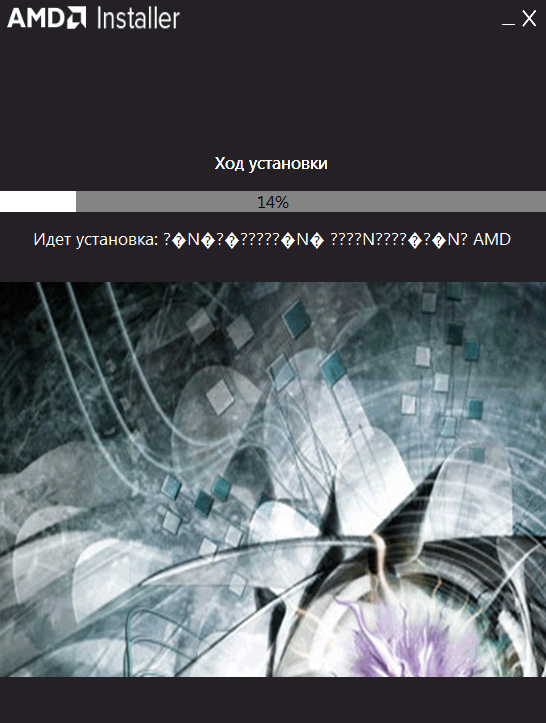

Ход установки:

Gigabyte Radeon RX460 WINDFORCE OC 2G

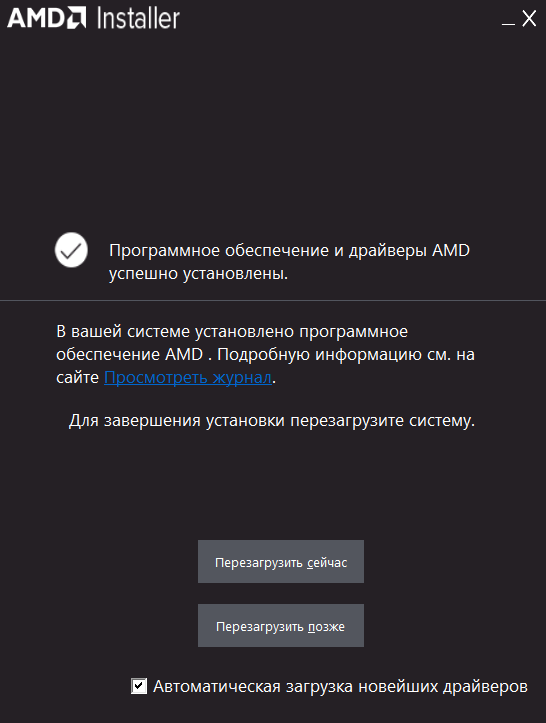

Программное обеспечение и драйверы AMD успешно установлены. Нажимаем: Перезагрузить сейчас.

Gigabyte Radeon RX460 WINDFORCE OC 2G

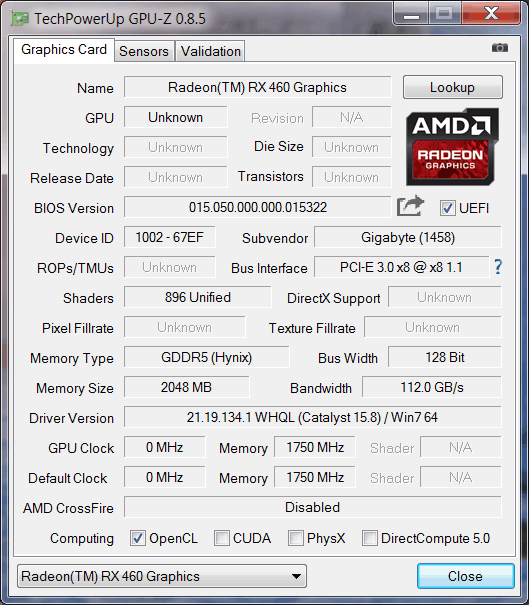

Запускаем утилиту GPU-Z 0.8.5 и видим что большинство информации недоступно.

Gigabyte Radeon RX460 WINDFORCE OC 2G

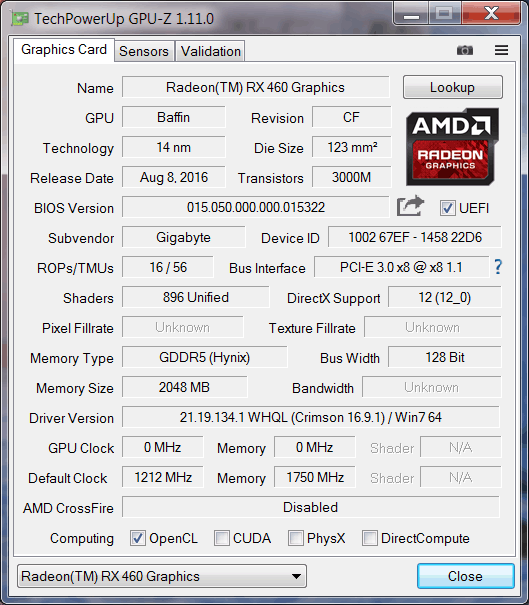

Качаем последнюю версию: GPU-Z 1.11.0.

Gigabyte Radeon RX460 WINDFORCE OC 2G

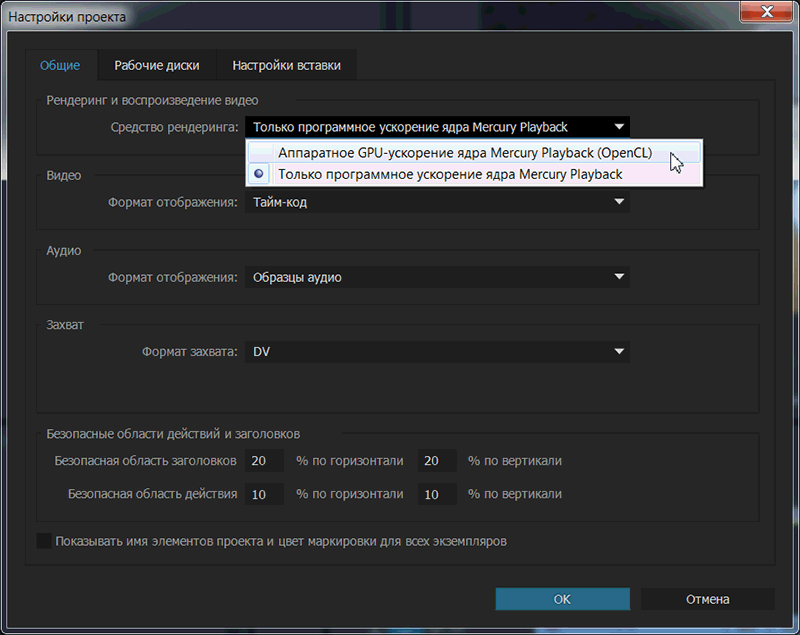

Запускаем программу Adobe Premiere Pro CC 2015.4 и в Настройки проекта выбираем, Средство рендеринга: Аппаратное GPU-ускорение ядра Mercury Playback (OpenCL). Нажимаем: ОК.


Gigabyte Radeon RX460 WINDFORCE OC 2G

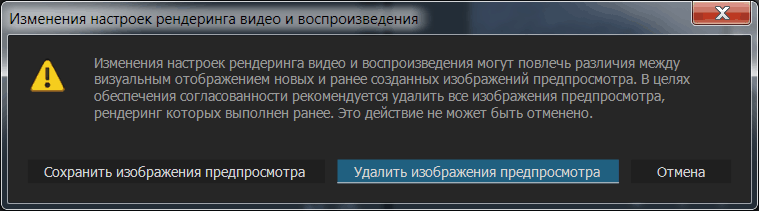

В окне Изменения настроек рендеринга видео и воспроизведения, нажимаем на кнопку: Удалить изображения предпросмотра.

Gigabyte Radeon RX460 WINDFORCE OC 2G

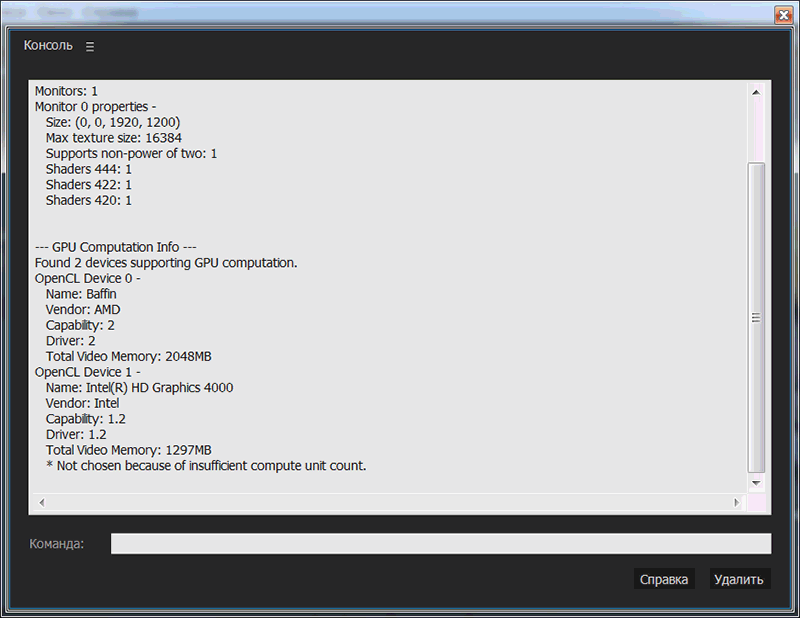

Нажимаем комбинацию клавиш: Ctrl+F12, в окне Консоль, выбираем: Консольный вид. Вбиваем в строку: GPUsniffer и нажимаем Enter. И смотрим информацию об доступных видеокартах в OpenCL режиме.


Gigabyte Radeon RX460 WINDFORCE OC 2G

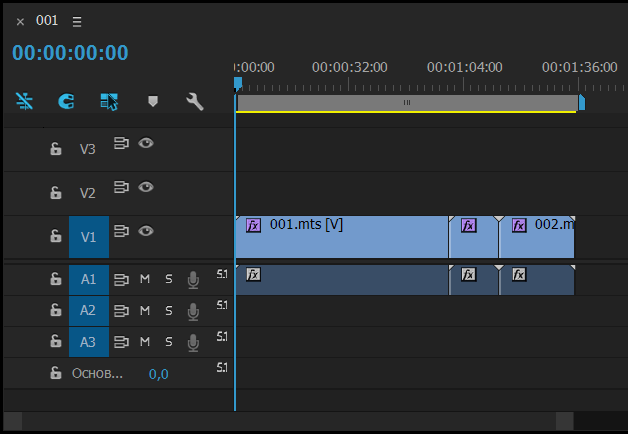

Размещаем на таймлайне AVCHD 2.0 видео (1080р60).

Gigabyte Radeon RX460 WINDFORCE OC 2G

И применяем к ним GPU пресеты Lumetri:

Gigabyte Radeon RX460 WINDFORCE OC 2G

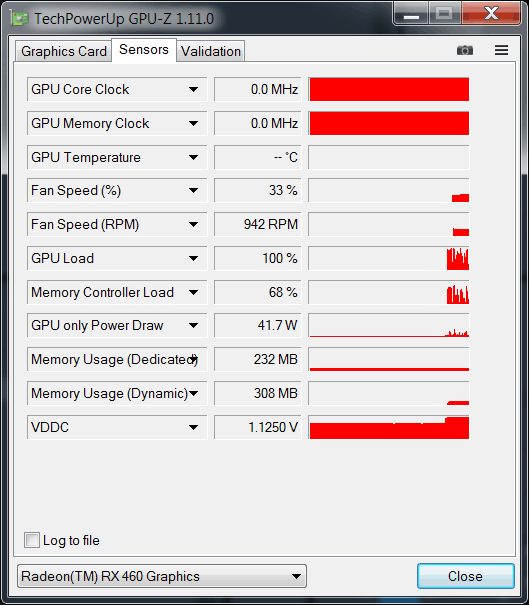

Когда к видеокарте AMD не подключен монитор, не отображаются частоты ядра и памяти и их температура, но все остальные параметры активны, загрузка AMD Radeon RX 460 при воспроизведении таймлайна доходила до 100%. При этом потребление GPU only Power Draw: 41.7 W.


Gigabyte Radeon RX460 WINDFORCE OC 2G

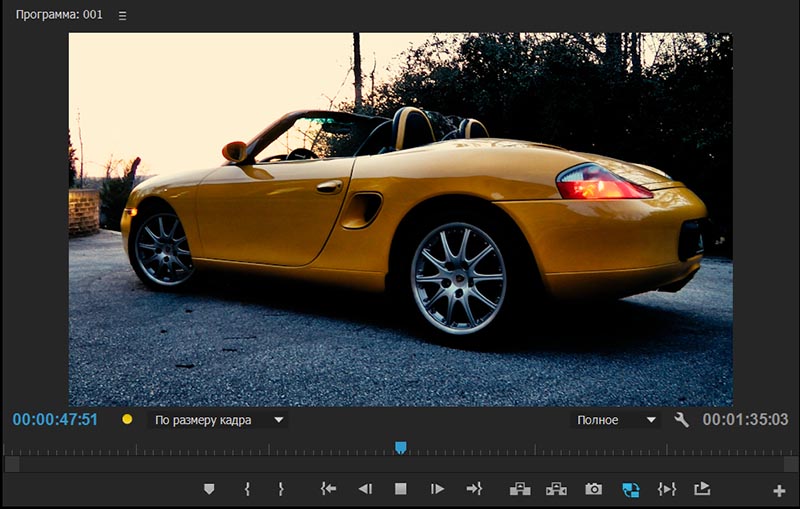

В окне Программа:

Gigabyte Radeon RX460 WINDFORCE OC 2G

После установки драйверов, выключаем ПК, и подключаем монитор к видеокарте Gigabyte GV-RX460WF2OC-2GD. И снова получаем черный экран, т.е. нет никакой заставки BIOS, потом выбора операционной системы, картинка появляется только при заставки Windows: Пожалуйста подожите. Добро пожаловать. И сверху заставка монитора: Auto Select (DVI-D). Скорее всего это связано с активной интегрированной видеокартой.
Запускаем ПК и видим, что GPU-Z начала показывать частоты GPU и памяти.

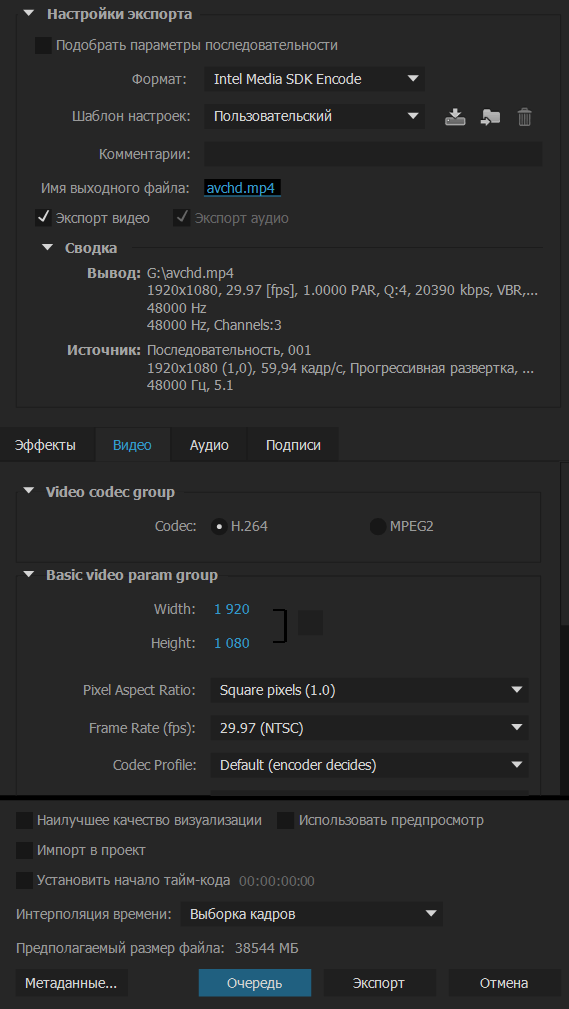

Раз уж так получилось, что стоят две видеокарты, давайте проверим связку работы QSV и OpenCL (AMD). Открываем программу Adobe Premiere Pro CC 2015.4 с последним проектом, Shift+3, Ctrl+M и выбираем в Формат: Intel Media SDK Encode. Нажимаем на кнопку: Экспорт.


Gigabyte Radeon RX460 WINDFORCE OC 2G

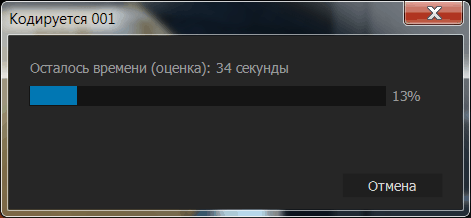

Как видно рендер идет довольно шустро (на таймлайне клипы длительностью 1.5 минуты с примененными эффектами):

Gigabyte Radeon RX460 WINDFORCE OC 2G

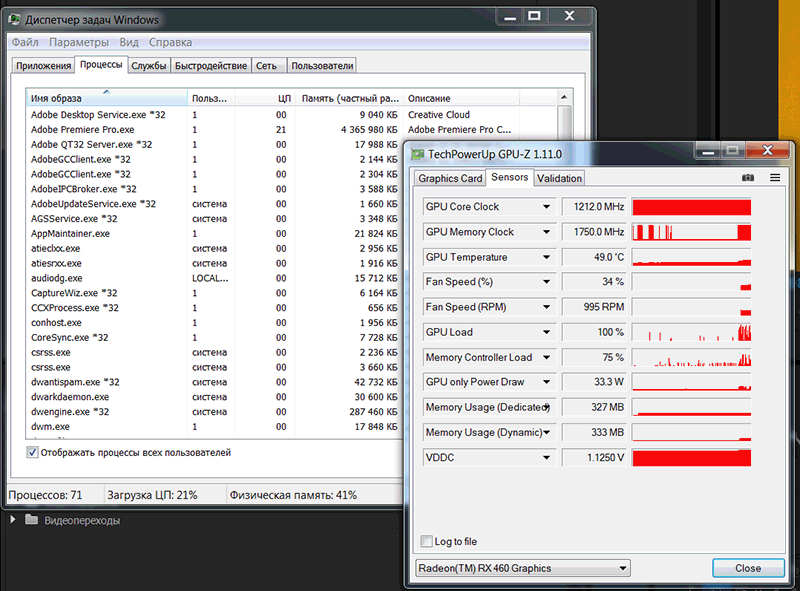

Загрузка процессора при этом минимальна, всего 21% и 4.4Гб оперативной памяти, загрузка чипсета видеокарты Gigabyte Radeon RX460 WINDFORCE OC 2G, доходила до 100%, при этом использовалось бортовой видеопамяти: 333Мбайта.


Gigabyte Radeon RX460 WINDFORCE OC 2G

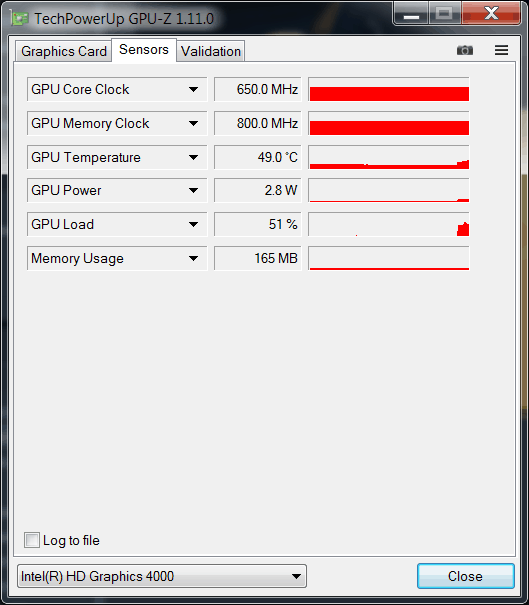

Переключаемся на закладку с показаниями характеристик интегрированной видеокарты Intel HD Graphics 4000 (GT2), которая с помощью QSV просчитывала видео в H.264 формат. Загрузка GPU составила: 51%...


Gigabyte Radeon RX460 WINDFORCE OC 2G

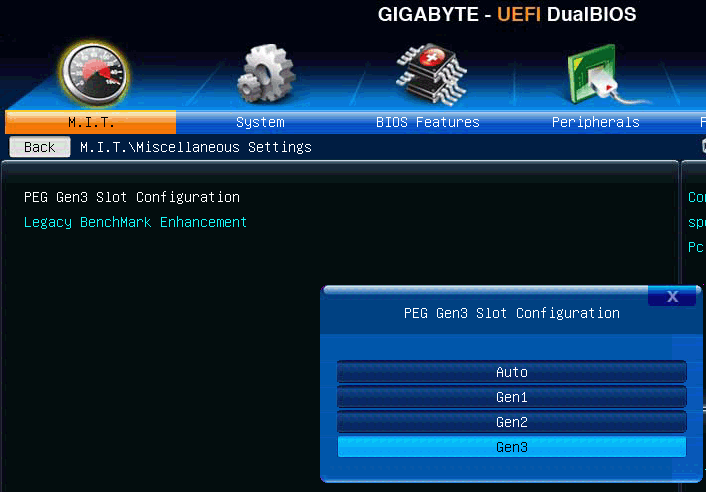

Идем в BIOS системной платы (при загрузке удерживаем клавишу Delete) и в раздел M.I.T. > Miscellaneous Settings (для системной платы GIGABYTE GA-Z77X-UP4 TH) и для надежности у PEG Gen3 Slot Configuration выставляем Gen3 (даже если стоит Auto).


Gigabyte Radeon RX460 WINDFORCE OC 2G

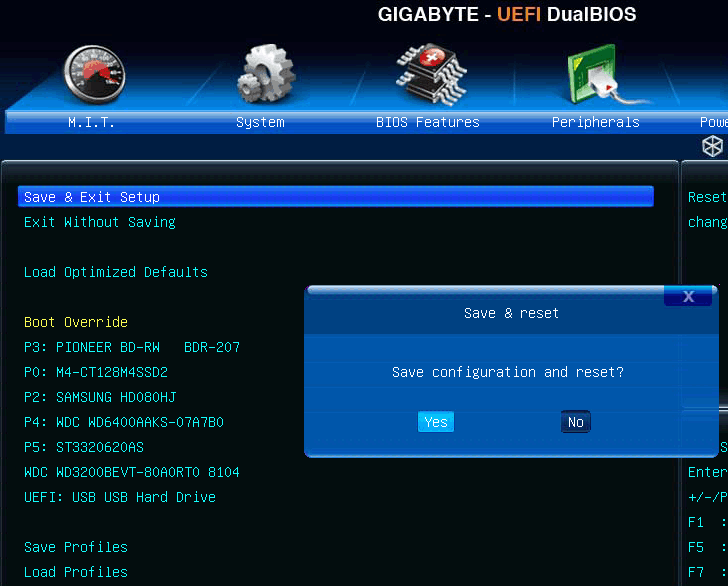

Сохраняем внесенные изменения: Save & Exit Setup. Yes.

Gigabyte Radeon RX460 WINDFORCE OC 2G

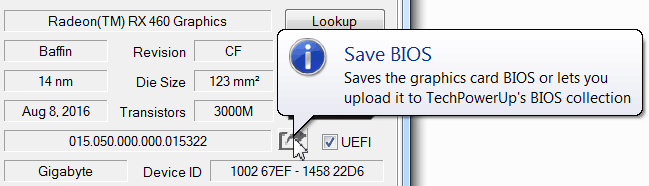

В утилите GPU-Z воспользуемся функцией Save BIOS для сохранения BIOS видеокарты Gigabyte GV-RX460WF2OC-2GD.

Gigabyte Radeon RX460 WINDFORCE OC 2G

Нажимаем правую кнопку мыши и выбираем: Save to file...

Gigabyte Radeon RX460 WINDFORCE OC 2G

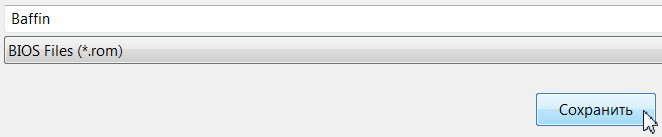

Выбираем директорию сохранения файла с расширением: .rom и нажимаем на кнопку: Сохранить.


Gigabyte Radeon RX460 WINDFORCE OC 2G

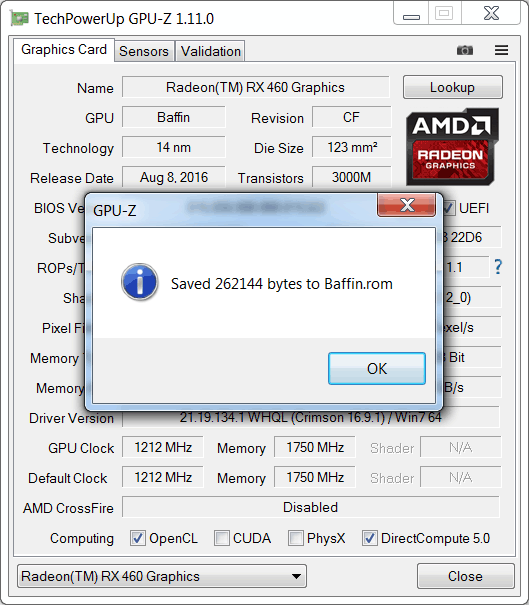

Нажимаем на кнопку: ОК.

Gigabyte Radeon RX460 WINDFORCE OC 2G

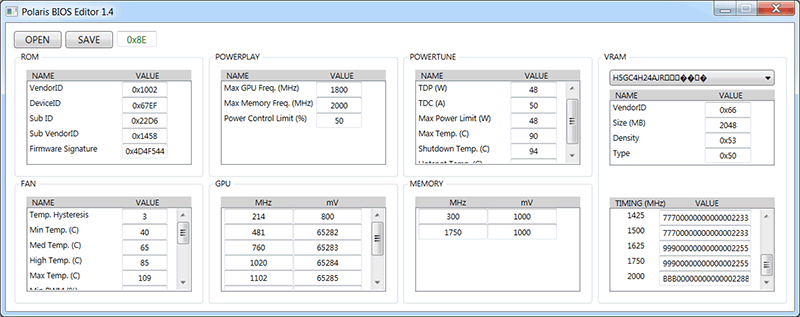

Открываем BIOS в утилите Polaris BIOS Editor 1.4 и узнаем, что в Gigabyte Radeon RX 460 Windforce зашиты невысокие значения TDP – 48 Вт (Max Power Limit), что исключает повреждение системных плат из-за превышения потребления более 75Вт по слоту PCIe. А также, что память SKhynix H5GC4H24AJR может работать на частоте 8ГГц в штатном режиме.


Gigabyte Radeon RX460 WINDFORCE OC 2G

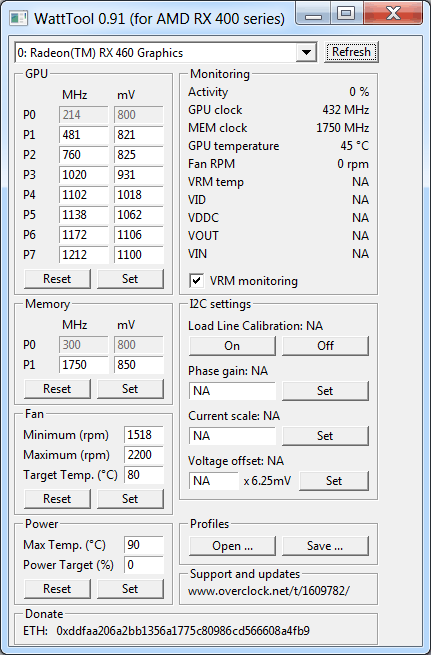

С помощью утилиты WattTool 0.91 (for AMD RX 400 series) можно посмотреть рабочее напряжение для ядра (и определенных частот) и памяти (и определенных частот).


Gigabyte Radeon RX460 WINDFORCE OC 2G

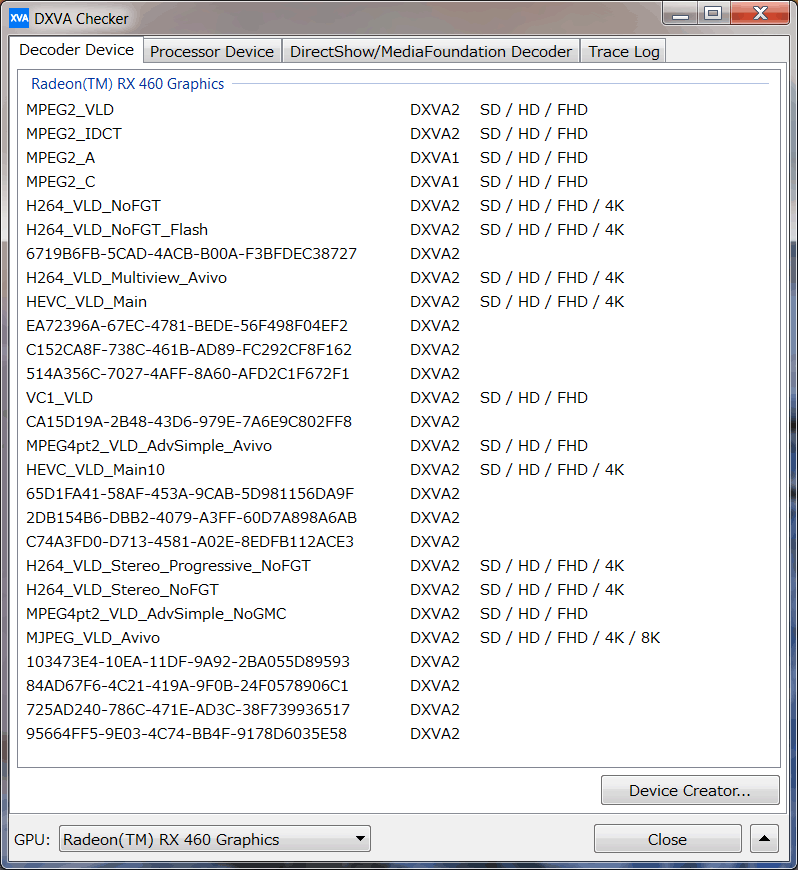

С помощью утилиты DXVA Checker проверяем какие режимы аппаратного декодирования поддерживает чипсет: AMD Radeon RX 460. Появилась также информация о проблеме с декодированием H.264 видео с полями 1080i50/60 у всей линейки RX 4хх.


Gigabyte Radeon RX460 WINDFORCE OC 2G

Читаем далее.
