AgeStar CCB3AT

AgeStar CCB3AT: вторая жизнь 3.5" IDE диска. После многочисленных апгрейдов и раздач старых ПК, на руках осталась куча IDE дисков с разной информацией. Новые системные платы уже идут без IDE разъемов, да и хотелось бы подключать диски и к ноутбукам, поэтому решено было вместо неудобных салазок купить внешний бокс с поддержкой IDE дисков и интерфейса отличного от медленного USB 2.0.
AgeStar CCB3AT это многофункциональный внешний бокс для подключения жестких дисков по двум интерфейсам: USB 2.0 и eSATA. Поддержка подключения 3.5-дюймовых SATA или IDE жестких дисков. Описание продукта:

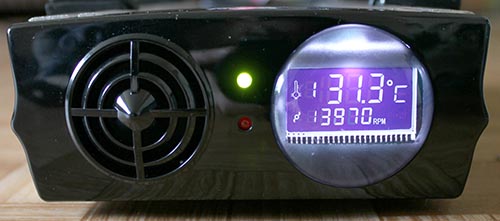

- LCD дисплей показывает внутреннюю температуру (с помощью датчика) и скорость вращения встроенного вентилятора.


AgeStar CCB3AT

- встроенный 40мм вентилятор AGE AFS110 (40х40х10мм, DC 12V 0.06A, 14dbA, 4.11CFM, 2-контактный разъем питания). Детектор температуры автоматически изменяет скорость вращения вентилятора. Он запускается при температуре выше 45 градусов (на практике это не так).
- сигнал тревоги при температуре более 60 градусов (+/- 7%).
- кнопка с поддержкой backup функции.
- Поддержка горячего подключения: Plug-play and Hot-plug.
- скорость передачи данных, e-SATA > SATA I: 150Мб/с, SATA II: 300Мб/с, USB 2.0: 480Мбит/с.
- внешний блок питания (AC 100~240V, 50~60Hz; DC 5V/12V).
- корпус выполнен из алюминия, для лучшего отвода тепла.

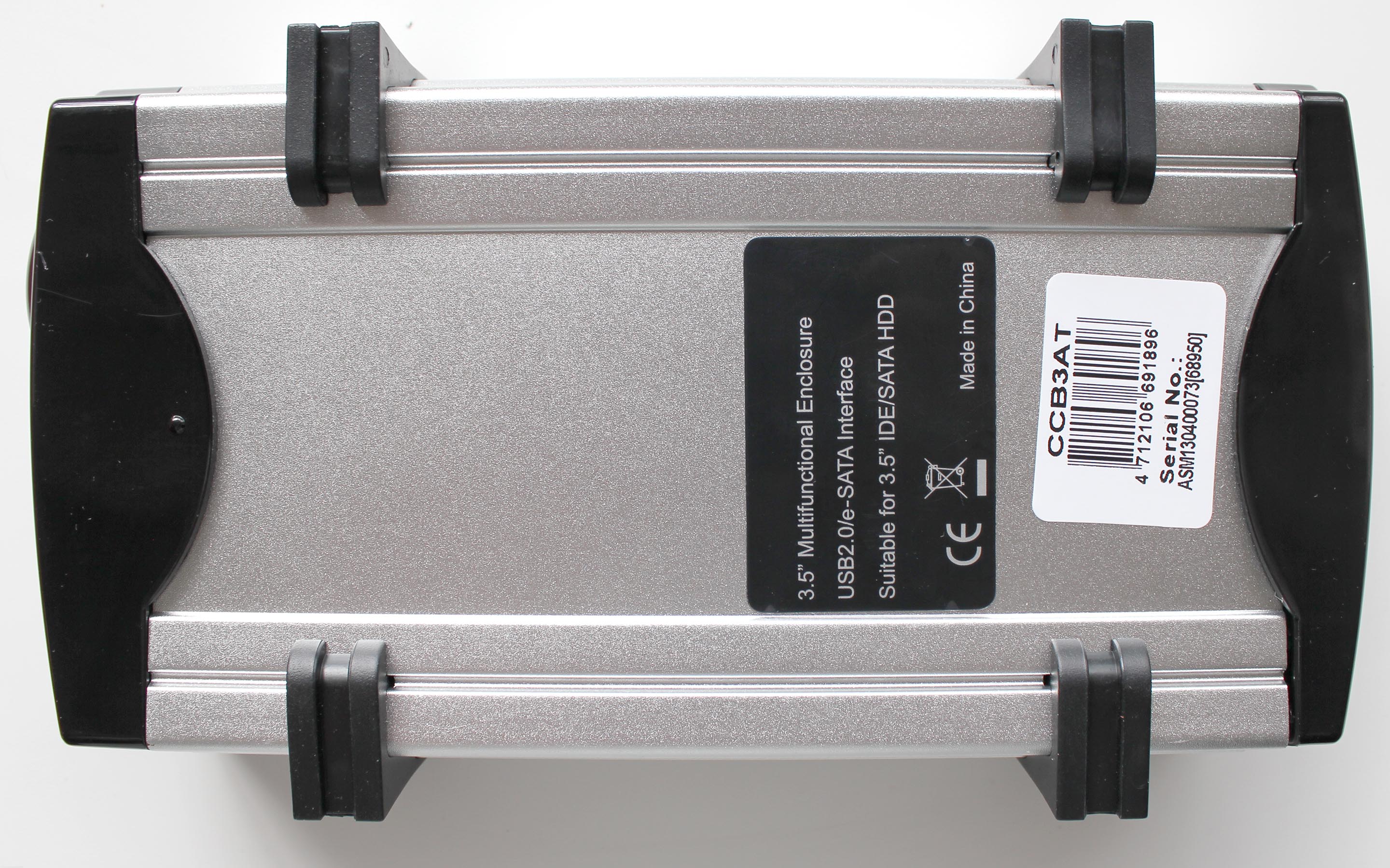

Алюминиевый корпус с обрезиненными ножками, для горизонтальной установки бокса. Фото кликабельно:


AgeStar CCB3AT

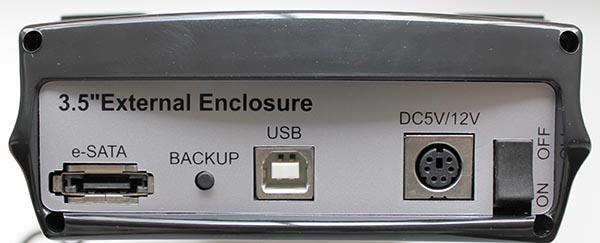

На задней панели AgeStar CCB3AT расположены порты: e-SATA, USB, кнопки Buckup, ON/OFF и разъем для подключения питания.


AgeStar CCB3AT

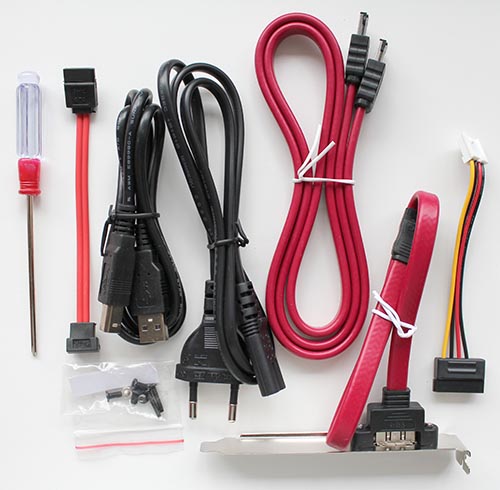

Комплектация: блок питания и кабель питания, печатное руководство пользователя на русском языке, USB кабель (тип А - тип В), eSATA кабель, переходник SATA с викидухой (для системных плат без eSATA портов), короткий SATA кабель (один конец Г-образный), кабель питания SATA > FDD, отвертка, 8см диск с SATA Backup Software, набор винтов крепления.


AgeStar CCB3AT

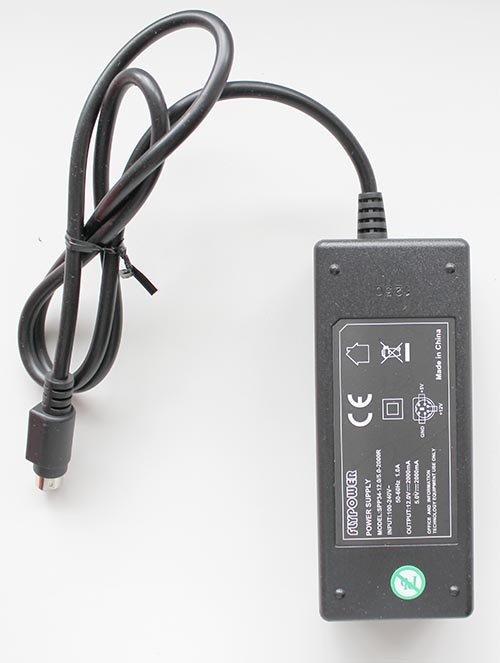

Внешний блок питания: FlyPower SPP34-12.0/5.0-2000R.

AgeStar CCB3AT

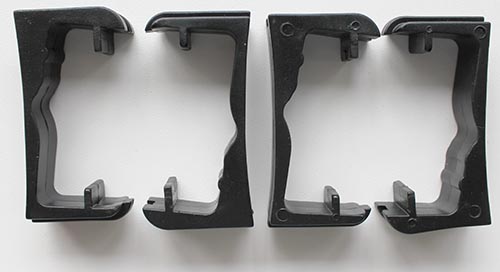

Четыре легкосъемные резиновые ножки, которые позволяют устойчиво размещаться боксу на столе и предотвращают его скольжение.


AgeStar CCB3AT

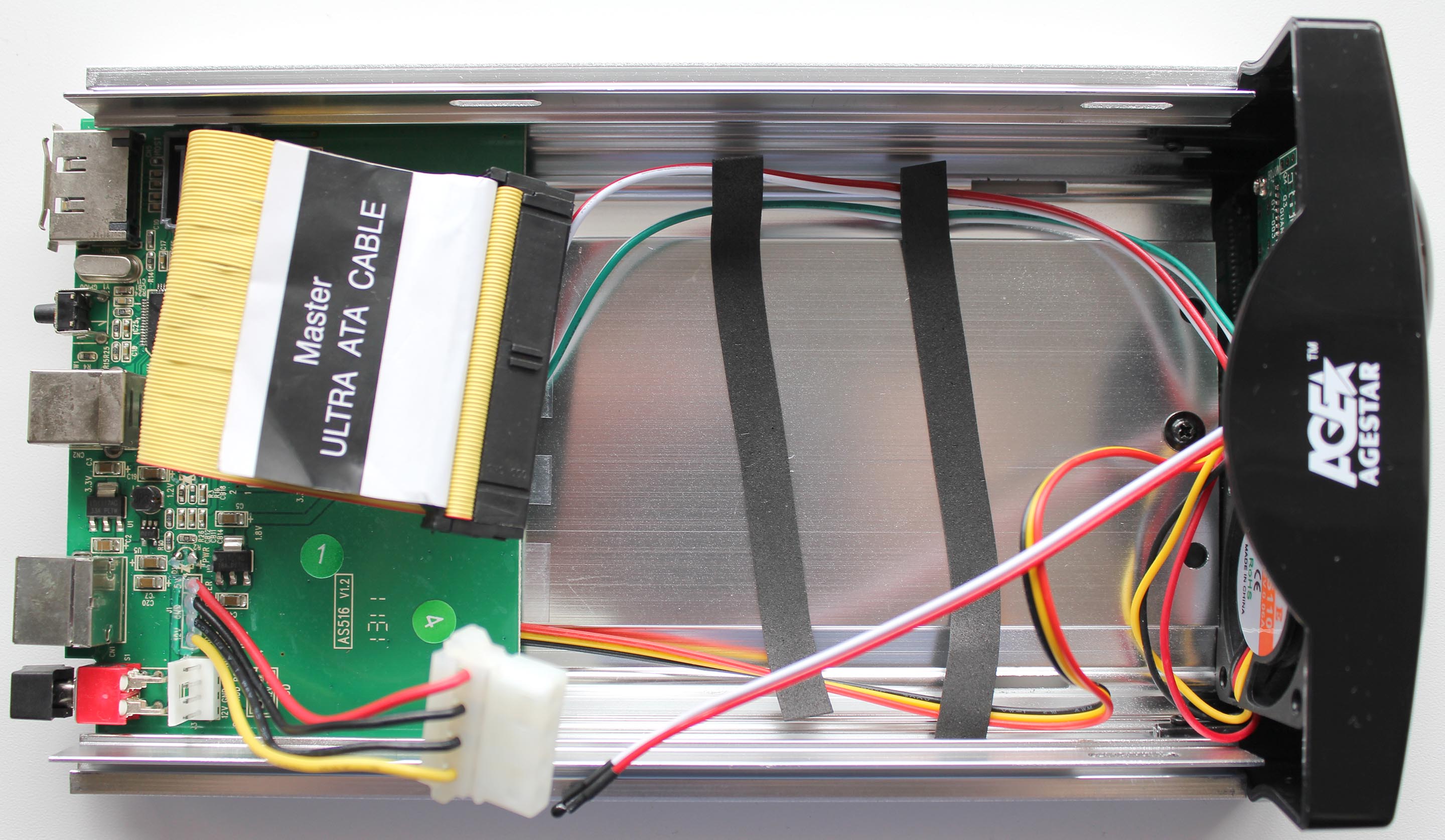

Много жалоб на клипкий разъем подключения SATA кабеля, который отваливается при первом же подключении. Вообще хлипкие порты, это бич подоьбных девайсов, даже более дорогих. Разъёмы питания и SATA перепутаны местами, т.е. расположены наоборот чем на жестком диске. Фото кликабельно:


AgeStar CCB3AT


На тонких жестких дисках можно присоединять датчик температуры сверху корпуса, на более толстых, это надо делать снизу корпуса.


AgeStar CCB3AT

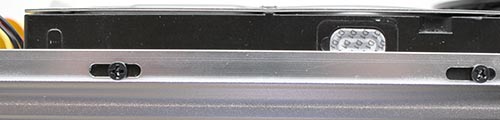

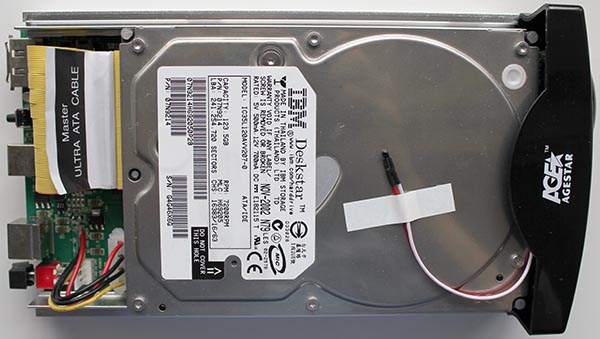

Надежное крепление жесткого диска с помощью боковых винтов к алюминиевому корпусу:

AgeStar CCB3AT

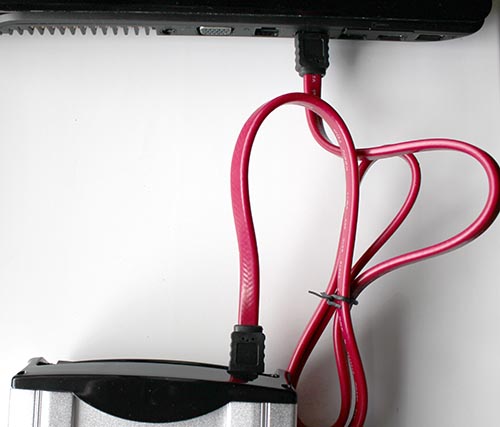

Подключаем внешний бокс к ноутбуку ASUS N71JQ кабелем eSATA – eSATA.

AgeStar CCB3AT

Несколько моментов:
- IDE жесткий диск должн быть включен мастером (Master) иначе он не будет определяться.
- жесткий диск не должен быть динамическим, динамический диск необходимо преобразовать в базовый (основной).
- лучше его включать после загрузки операционной системы.

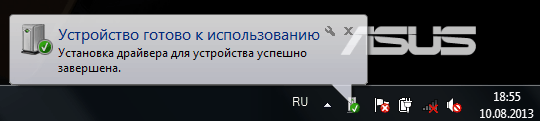

После подключения бокса к ноутбуку, всплывает надпись: Устройство готово к использованию. Установка драйвера для устройства успешно завершена.


AgeStar CCB3AT

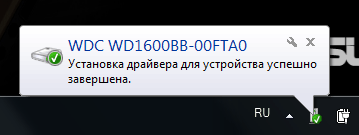

И определяется модель жесткого диска: WDC WD1600BB-00FTA0.

AgeStar CCB3AT

Сначала объединим все разделы на жестком диске с помощью утилиты: Acronis Disk Director Suite 10. Нажимаем на целевом разделе правую кнопку мыши и выбираем из списка пункт: Объединить.


AgeStar CCB3AT

Выбираем раздел диска с которым хотим объедениться и нажимаем в окне: Объединение разделов на кнопку Далее >

AgeStar CCB3AT

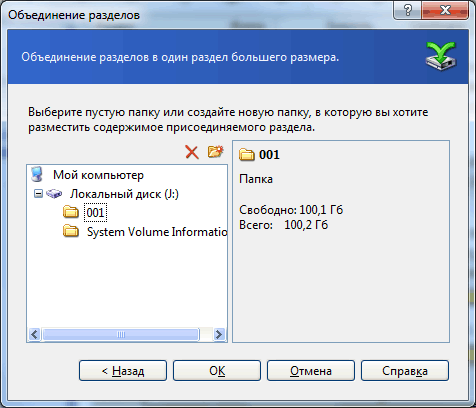

Нажимаем на кнопку: Создать папку, вводим для нее имя и нажимаем на кнопку: ОК.

AgeStar CCB3AT

Запустится процесс проверки разделов:

AgeStar CCB3AT

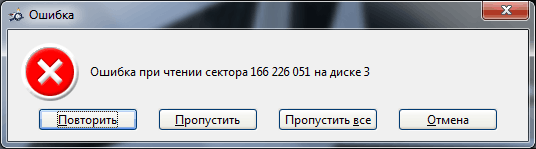

Появляется ошибка, нажимаем на кнопку: Повторить.

AgeStar CCB3AT

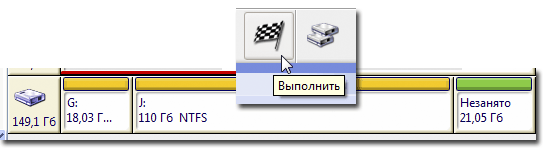

По окончании процесса объединения, видим результат слияния разделов. Нажимаем на кнопку: Выполнить.

AgeStar CCB3AT

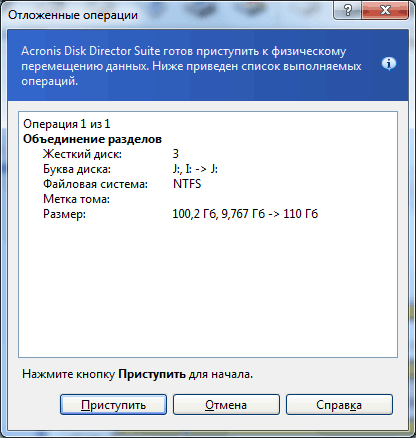

Далее, нажимаем на кнопку: Приступить.

AgeStar CCB3AT

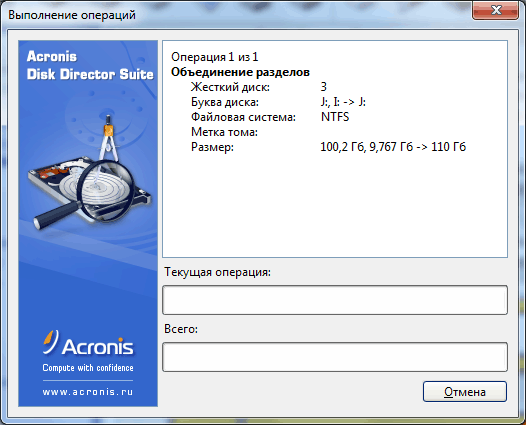

Запустится процесс выполнения операции.

AgeStar CCB3AT

По окончании выполнения операции, получаем сообщение: Операция завершена успешно. ОК.

AgeStar CCB3AT

Далее, объединяем оставшиеся разделы. И работаем с зеленым разделом: Незанято.

AgeStar CCB3AT

Нажимаем правую кнопку мыши на Незанято и выбираем из списка пункт: Создание разделов.

AgeStar CCB3AT

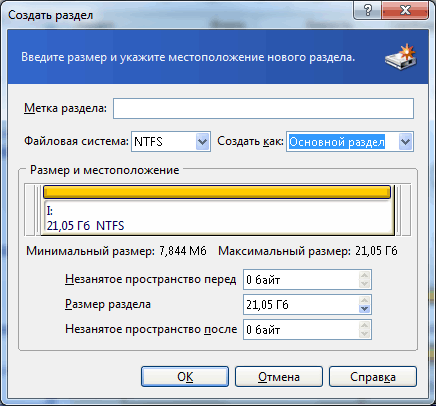

В окне Создать раздел, выбираем файловую систему: NTFS и создать как: Основной раздел.

AgeStar CCB3AT

И наконец, объединяем все разделы:

AgeStar CCB3AT

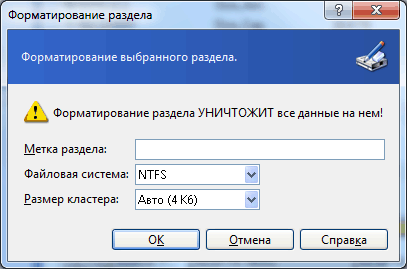

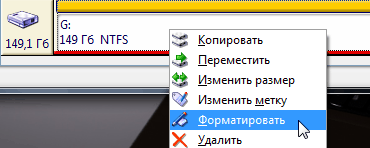

Теперь форматируем диск:

AgeStar CCB3AT

Файловая система: NTFS, размер кластера: Авто (4 Кб). ОК.

AgeStar CCB3AT

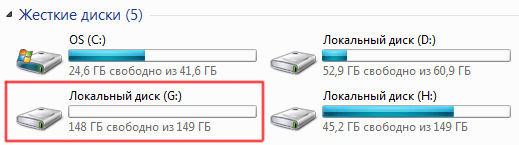

В итоге получаем один диск с одним разделом.

AgeStar CCB3AT

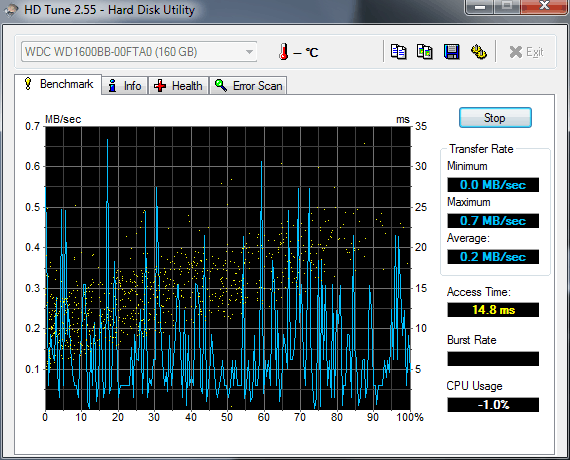

Прогоняем тест: HD Tune 2.55, и получаем плачевные результаты:

AgeStar CCB3AT

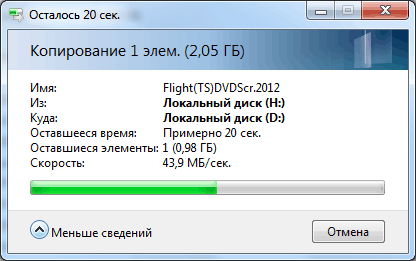

Но реальные скорости показывает нормальные (копирование с медленного ноутбучного винчестера):

AgeStar CCB3AT

Но до конца копирования не доходит и процесс подвисает. Иногда можно переместить с приличной скоростью файлы до 500Мбайт:

AgeStar CCB3AT

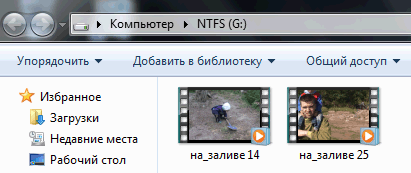

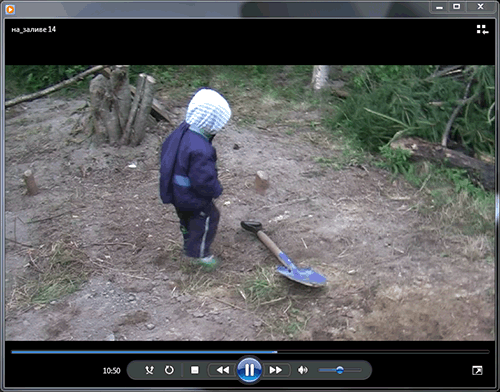

При проигрывании скопированного видео в штатном проигрывателе WMP получаем медленное слайд-шоу.

AgeStar CCB3AT

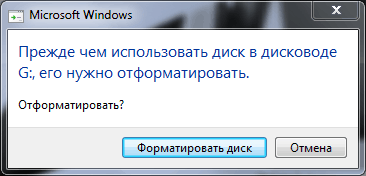

И дело не в некачественном SATA кабеле, отключение/включение диска может оживить ненадолго процесс работы. Например при смене интерфейса по горячему на USB, Microsoft Windows 7 требует провести форматирование диска:


AgeStar CCB3AT

Такая же ситуация и с IDE-шным диском IBM 180GXP Vancoover-2 (IC35L120AVV207-0), теперь попробуем протестировать новый жесткий диск с интефейсом SATA-600, далее читаем здесь.
