AgeStar 31UBNV1C

Протестируем внешний корпус для установки M.2 PCIe NVMe накопителей AgeStar 31UBNV1C. Этот корпус использует USB 3.1 Gen 2 (10 Гбит/с) интерфейс, как и ранее протестированный AgeStar 31UB2A18C. Характеристики:
Используется USB 3.1 Gen2 to PCIe/NVMe Gen3x2 мост JMicron JMS583, который менее горячий чем его конкурент ASMedia ASM2362. Он поддерживает TCG pass-through и TRIM command. Совместим с NVM Express 1.3. Совместим с USB Attached SCSI Protocol (UASP) Specification (Revision 4).
Поддержка установки M.2 PCIe NVMe накопителей с ключом M-key форм-фактора 2230/2242/2260/2280. Нет поддержки B-key M.2 SSD(NGFF).
Интерфейс USB 3.1 Gen2 (10 Гбит/с), USB Type-C порт.
Питание через USB интерфейс.
Корпус выполнен из алюминия, который также выступает в роли теплоотвода.
Размеры: 31.5 x 8.6 x 100 мм. Вес: 42 грамма.
Совместимость с операционными системами: Windows 10, Windows 8, Windows 7, Windows Vista, Windows XP, MAC OS 10.8 и выше.
Комплектация: внешний корпус, USB кабель Type-C (папа) - Type-A (папа), отвертка, втулка и два винтика, термопрокладка, бумажная инструкция.
Гарантия: 6 месяцев.

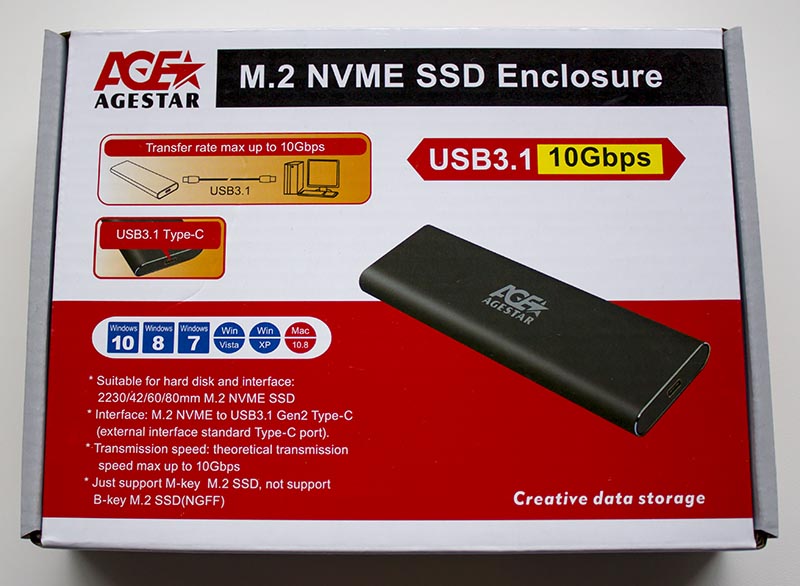

Форм-фактор коробки и её дизайн остались неизменными, как и у старых USB 3.0 боксов. Отображаемые характеристики на коробке, даже более точны, чем приведённые на официальном сайте.


AgeStar 31UBNV1C

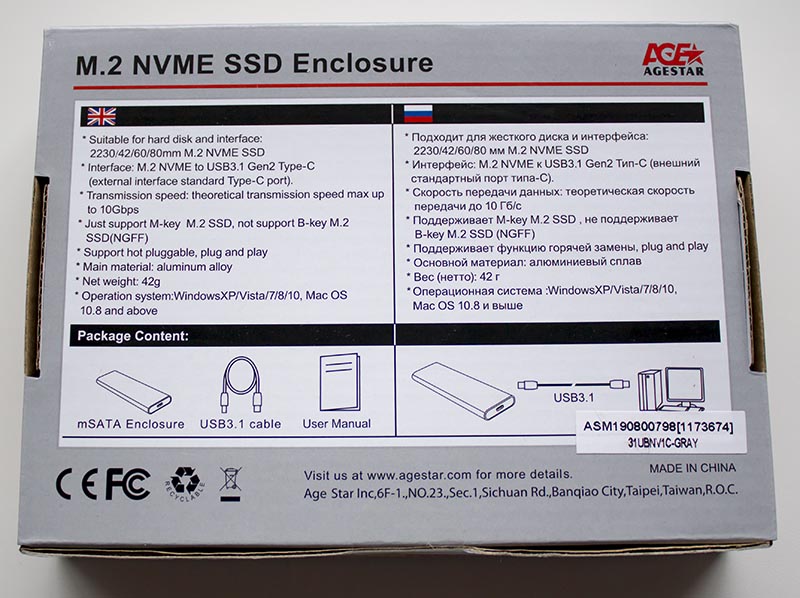

Маркировка на наклейке сзади коробки: ASM190800798[1173674] 31UBNV1C-Gray. Сделано в Китае.


AgeStar 31UBNV1C

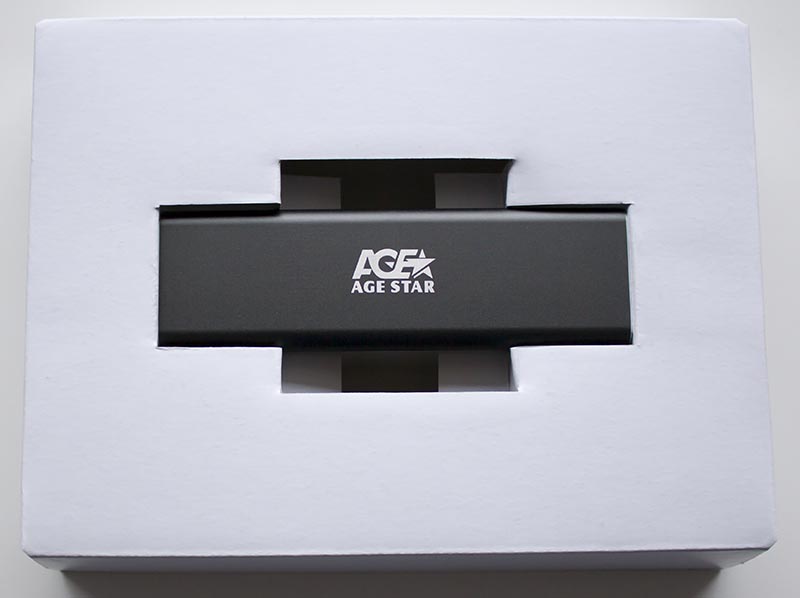

Открываем коробку и видим картонный вкладыш с корпусом AgeStar 31UBNV1C:

AgeStar 31UBNV1C

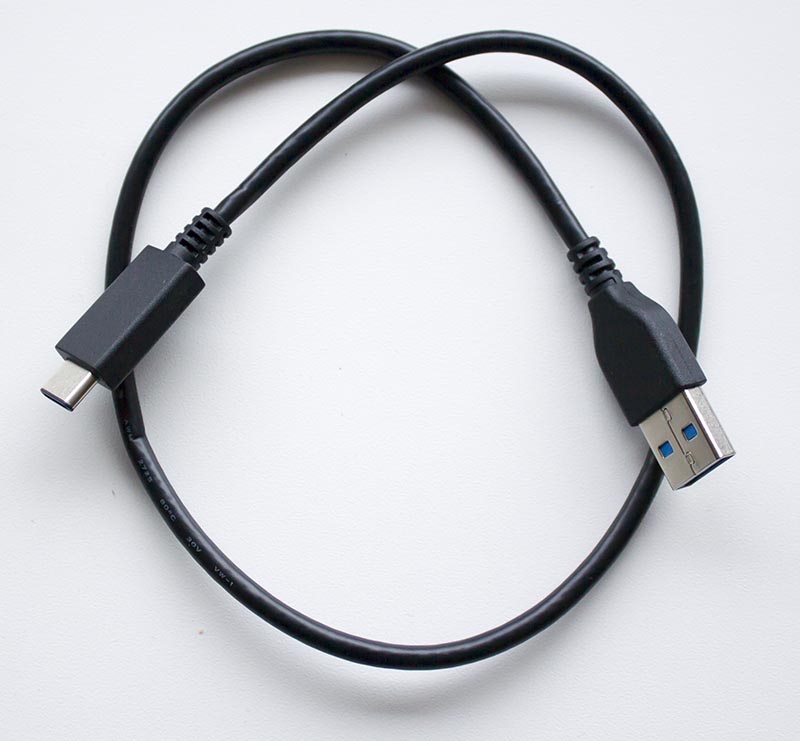

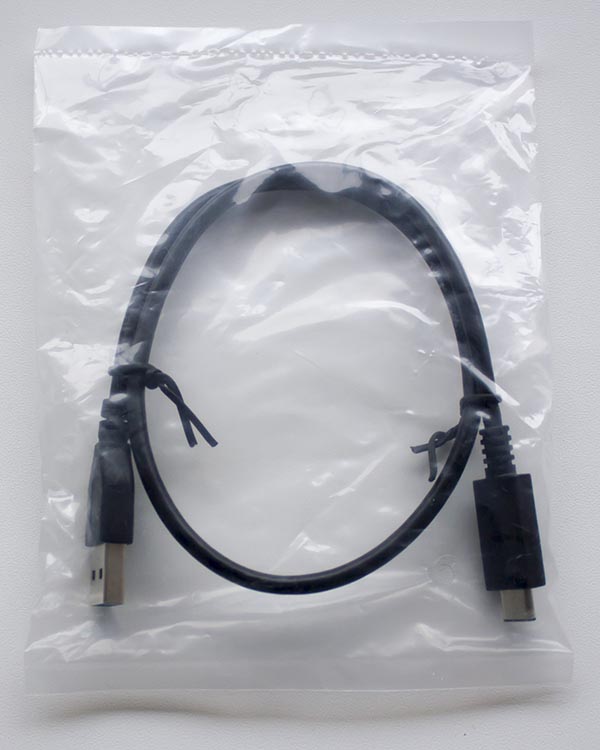

Кабель USB Type-C (подключение к корпусу) > USB Type-A (подключение к ПК).

AgeStar 31UBNV1C

На кабеле маркировка 30V, 80C, его длина: 48 сантиметров.

AgeStar 31UBNV1C

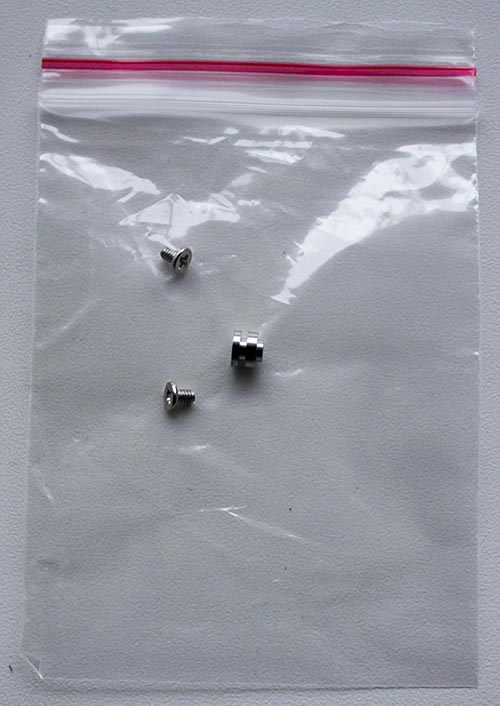

П/э пакетик с двумя винтами крепления и втулкой:

AgeStar 31UBNV1C

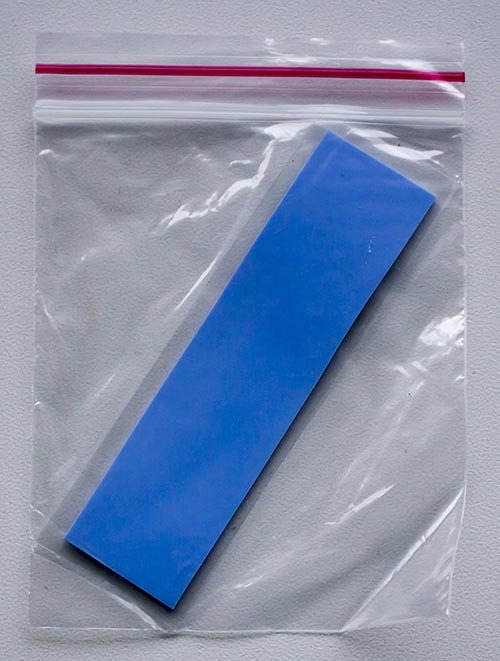

Термопрокладка, которая передназначена для охлаждения памяти и контроллера через алюминиевый корпус внешнего диска AgeStar 31UBNV1C. Китайские нонейм братья близнецы, имеют в поставке три аналогичных термпрокладки. Т.е. их комплектация выглядит "побогаче"...


AgeStar 31UBNV1C

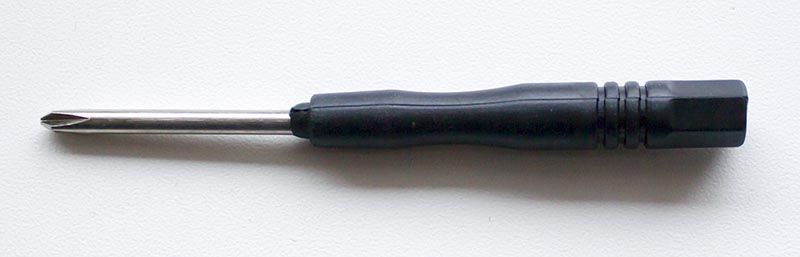

Крестовая отвёртка в комплекте:

AgeStar 31UBNV1C

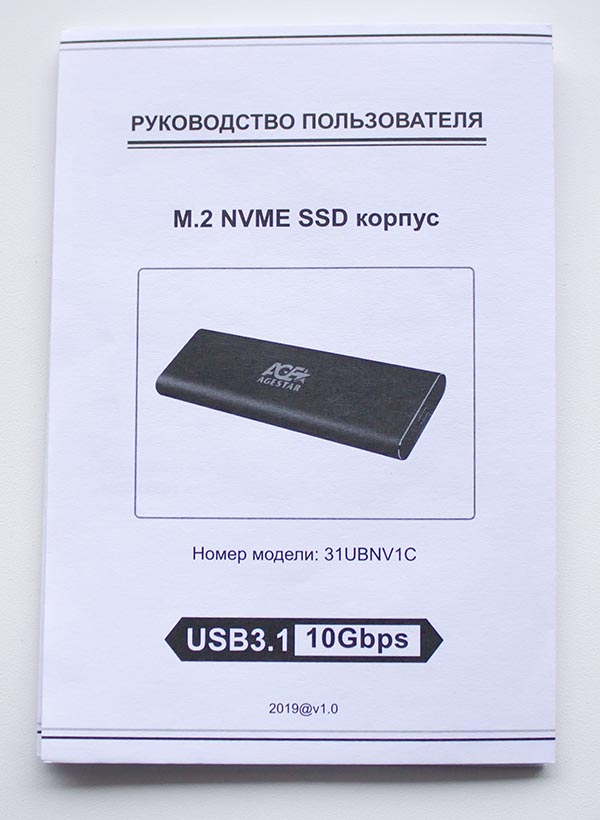

Бумажное руководство пользователя на русском языке:

AgeStar 31UBNV1C

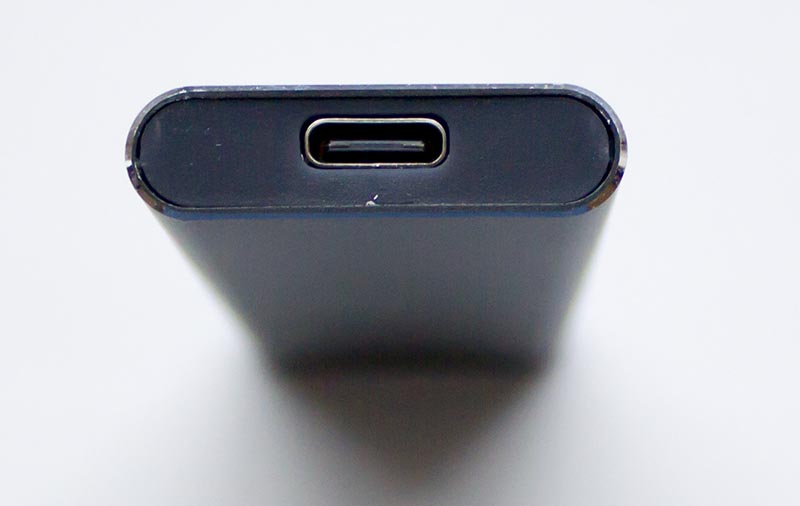

Фронтальный торец корпуса: USB Type-C порт и пластиковая заглушка (несъёмная).

AgeStar 31UBNV1C

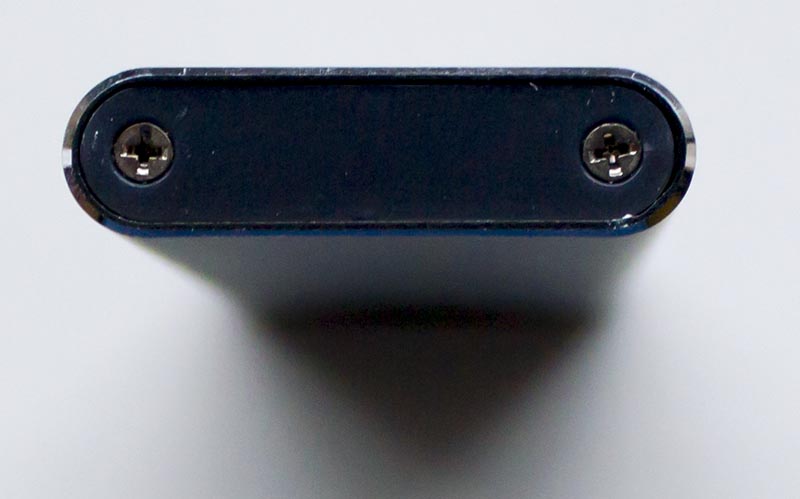

Тыловой торец корпуса: два винта крепления.

AgeStar 31UBNV1C

Алюминиевая фронтальная панель корпуса с логотипом Age Star:

AgeStar 31UBNV1C

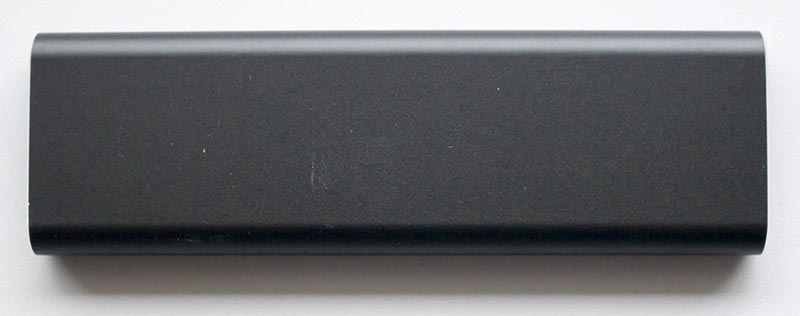

Обратная сторона корпуса:

AgeStar 31UBNV1C

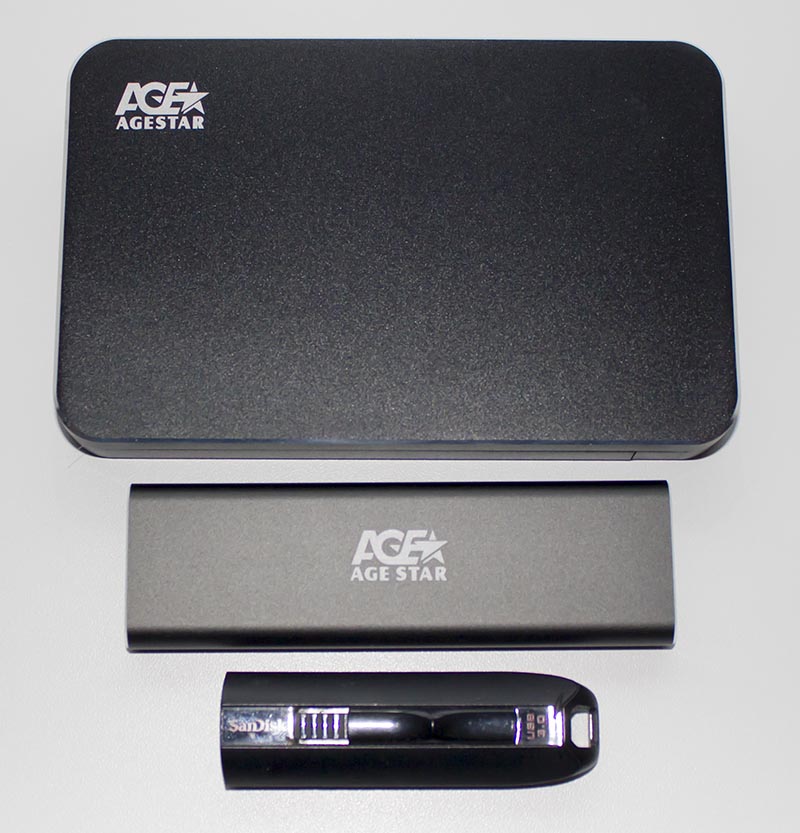

Для оценки габаритов AgeStar 31UBNV1C смотрим на это фото:

AgeStar 31UBNV1C

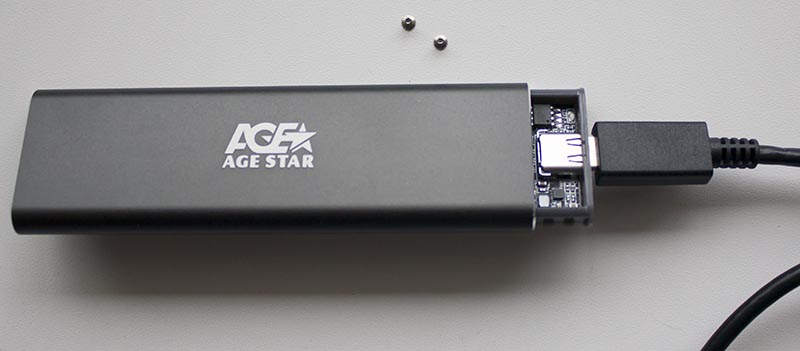

Отвинчиваем два винта с тыловой части торца корпуса. И как теперь вытащить внутренности? Очень просто, подключаем USB Type-C кабель и тянем за него...


AgeStar 31UBNV1C

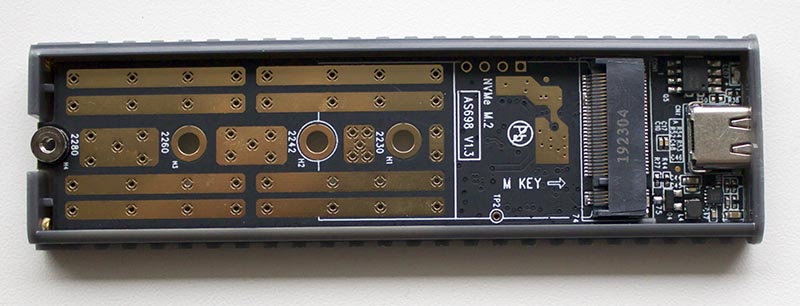

Извлеченный поддон, обращаем внимание, что для твердотельных накопителей с форм-фактором M.2-2280 уже установлена втулка для крепления.
Также слева от порта находится не очень яркий (что можно записать в плюс) синий светодиод.


AgeStar 31UBNV1C

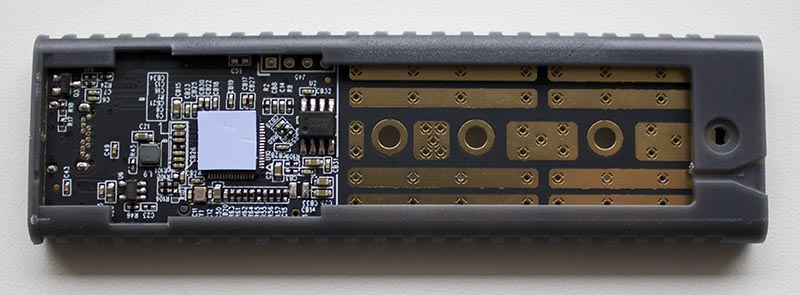

Пластиковый поддон с обратной стороны. На PCIe 3.0 x2 > USB 3.1 Gen2 мосте JMicron JMS583 наклеен термоинтерфейс, хотя он не соприкосается с алюминиевым внешним корпусом.


AgeStar 31UBNV1C

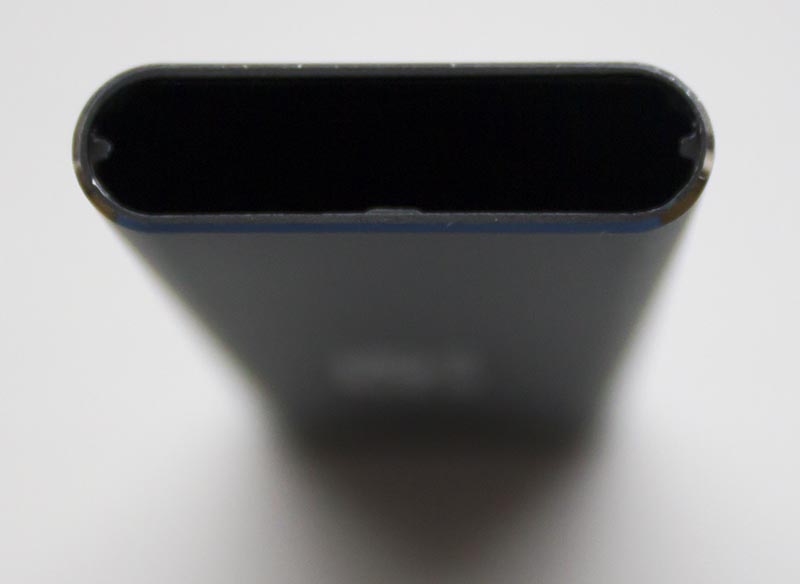

Внутри алюминиевого кожуха, есть всякие засечки направляющие:

AgeStar 31UBNV1C

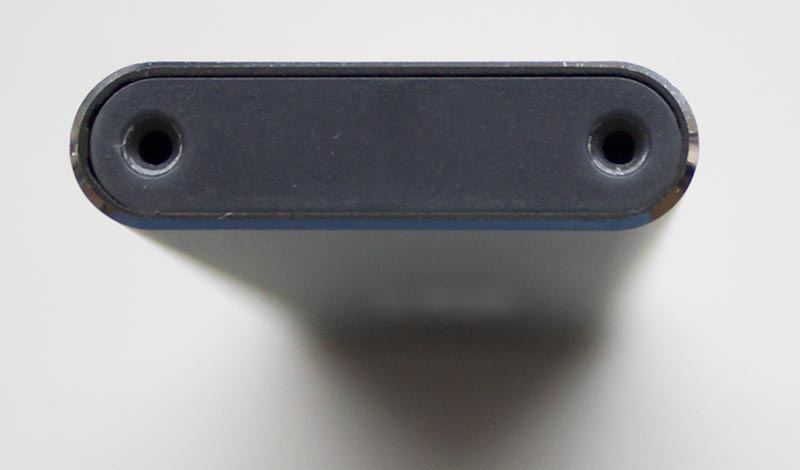

Пластиковую вставку с тылового торца корпуса также можно извлечь:

AgeStar 31UBNV1C

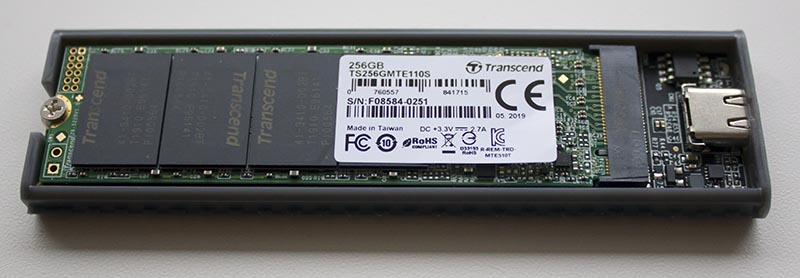

Устанавливаем M.2 PCIe NVMe накопитель с M-key:

AgeStar 31UBNV1C

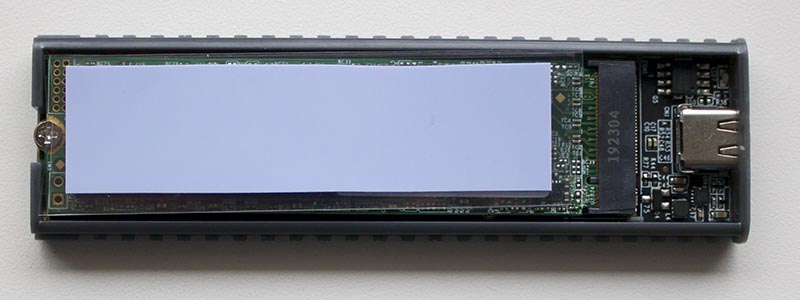

Сверху приклеиваем термоинтерфейс, предварительно сняв защитную плёнку:

AgeStar 31UBNV1C

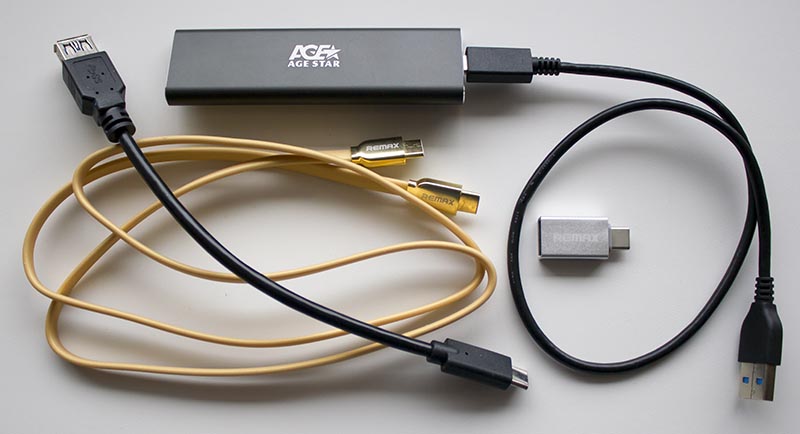

Проверим также работу кабелей на предмет поддержки скорости 10Гбит/с, которая была начата в этом материале.


AgeStar 31UBNV1C

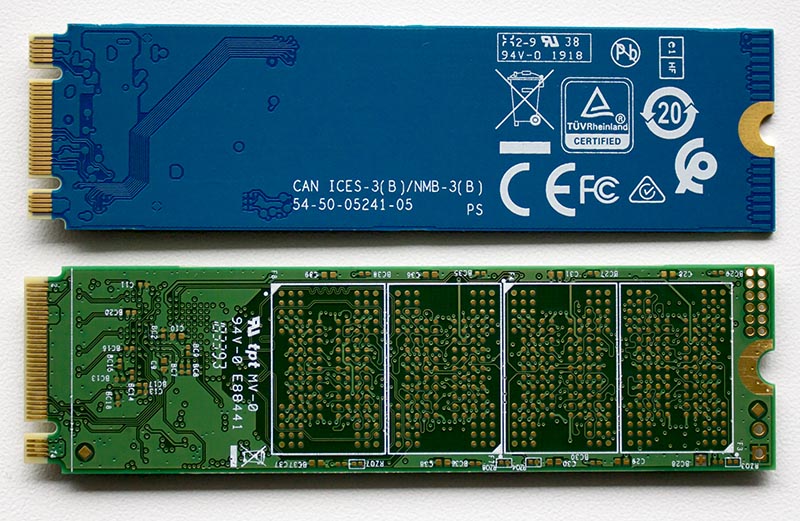

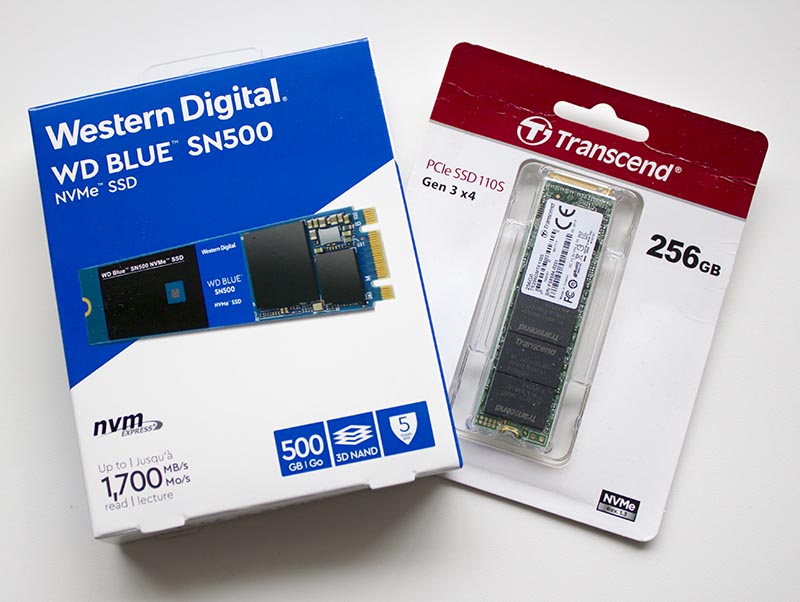

Будет проверена работа накопителей с разными интерфейсами: Transcend MTE110S (TS256GMTE110S) (PCIe 3.0 x4) и WD Blue WDS500G1B0C (PCIe 3.0 x2).


AgeStar 31UBNV1C

Проверим работу PCIe NVMe накопителей с разными используемыми ключами: M и B&M.

AgeStar 31UBNV1C

Читаем далее о тестировании AgeStar 31UBNV1C.
